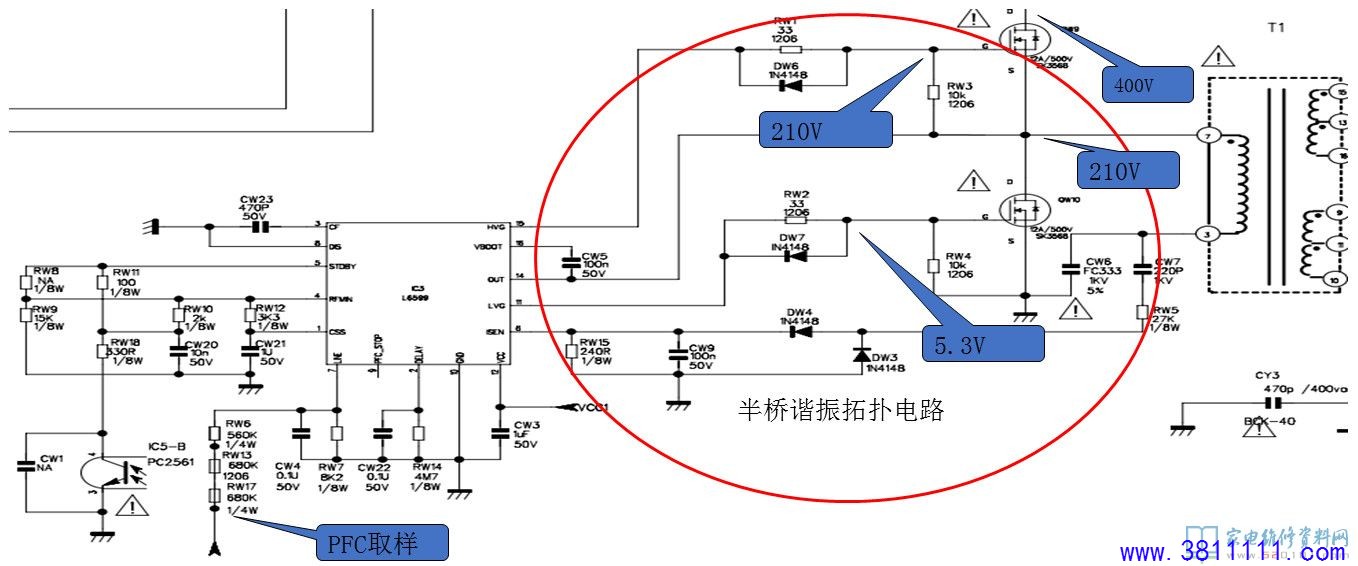

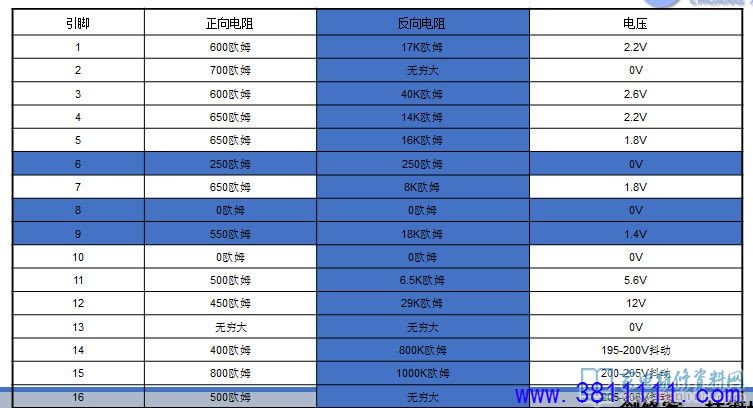

十五、PWL37电源板的PWM电路分析  当VCC1的工作电压加到IC3的P12脚以后，IC3开始工作，此时会从IC3的P11和P15脚输出脉冲信号，去控制QW9和QW10轮流导通和截至。当QW9导通的时候，QW10截至。此时PFC输出的400V电压流过QW9后进入T1的P7脚再从P3脚流出，经过CW6到地。在QW9截至，QW10导通的时候，CW6上的电进入T1的P3从P7流出后再经过QW10到地。在QW9和QW10的轮流导通和截至过程中，T1的次级感应到电流，在经过整流得到12V和24V电压。 十六、PWL37C电源-IC3(L6599）各个引脚参考电压
十七、PWL37电源板的输出整流电路分析

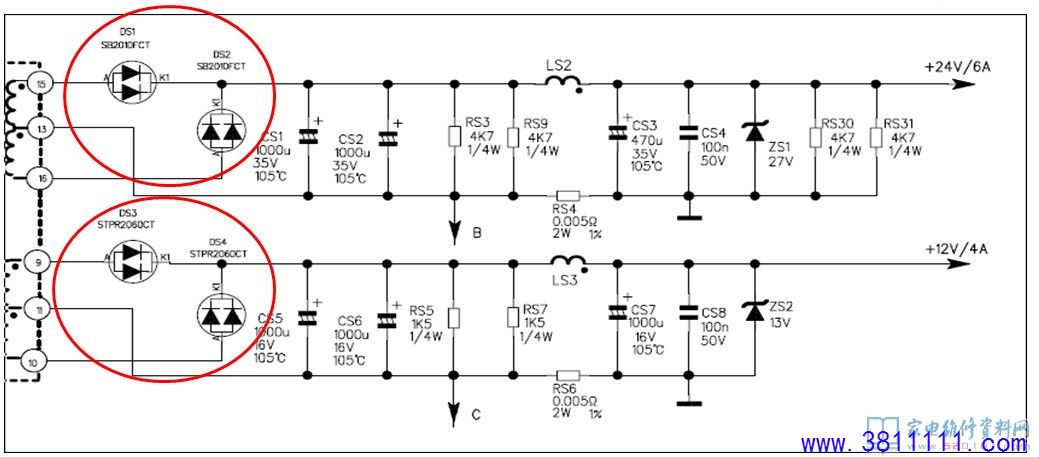

24V整流电路分析：当QW9导通QW10截至的时候，PFC的电压经过QW9流入T1的P7脚从P3脚流出，此时P7脚为正，P3脚为负，在T1的次级同名端的电位相同，此时DS1导通，给后续提供工作电压，当QW9截至,QW10导通的时间，P3脚为正，P7脚为负，此时DS2导通，给后续电路供电，在正负半周都在提供能量。 十八、PWL37电源板的12V、24V稳压电路分析

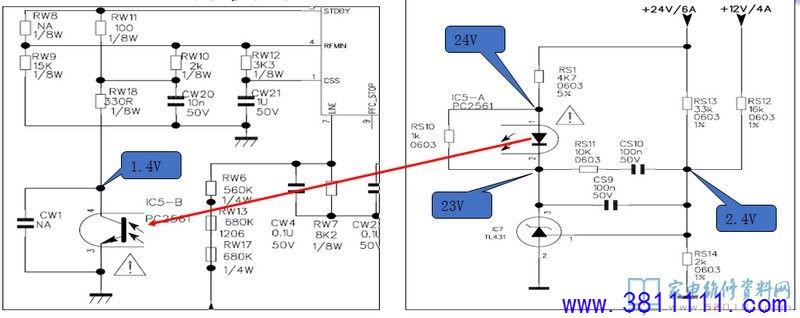

通过RS13对24V电压取样，通过RS12对12V取样，然后将这两个取样得到的信号一起送到IC7的P1脚，从而控制光耦IC5的P1、P2脚的流过的电流，再经过光耦的耦合作用去控制光耦次级P4、P3脚的电阻。光耦的次级连接IC3的P4脚，通过该脚阻抗变化来调整振荡频率，从而调整变换器的输出，最终得到稳定的12V和24V电压。 十九、PWL37电源板的过压保护电路分析

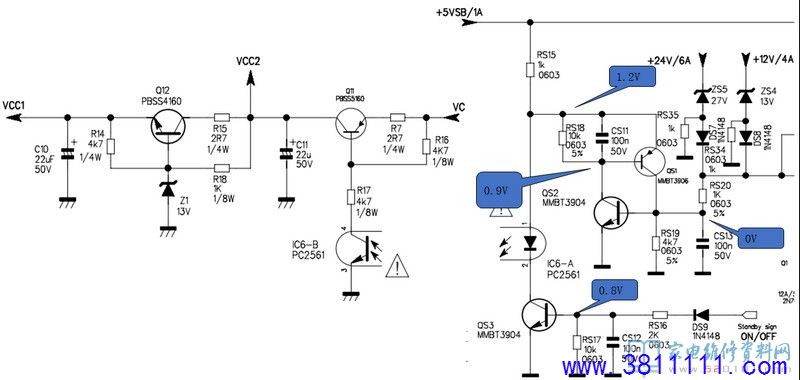

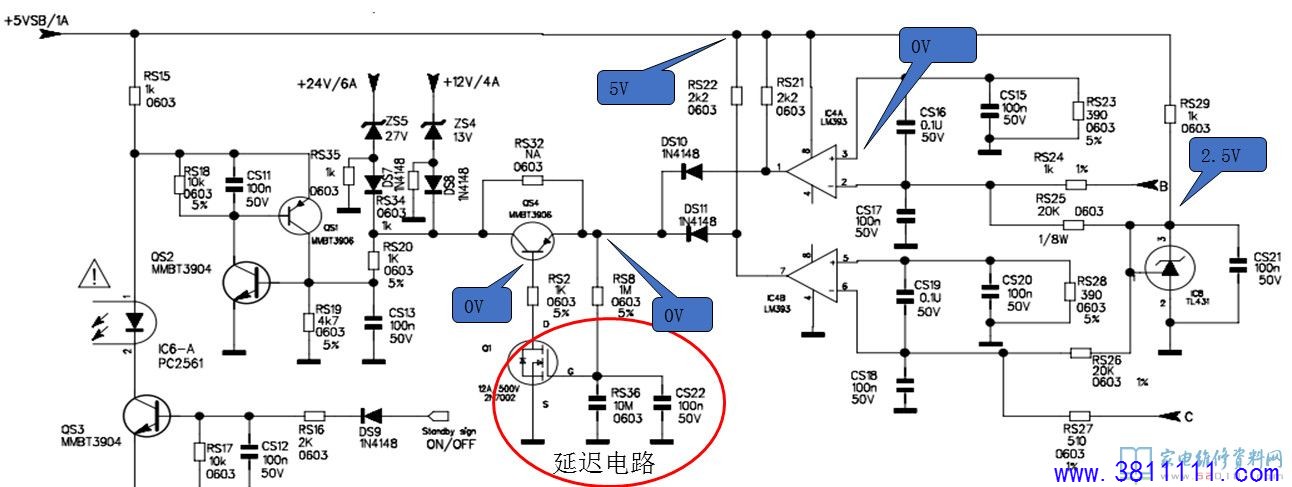

正常工作的时候：QS1和QS2处于截至状态，不影响光耦的工作。当24V或和12V出现过压时，稳压二极管ZS5或ZS4导通，电压经过RS20加到QS2的B极，使QS2进入饱和导通状态，同时QS1也会进入饱和导通状态，将光耦的1脚电压拉低，此时光耦IC6停止工作，光耦次级呈现较大阻抗，Q11截止，无法产生PFC和PWM电路的供电电压VCC2和VCC1，机器进入待机状态。 二十、PWL37电源板过流保护电路分析 比较器同向输入端电位为0，反向输入端点位由5V通过TL431稳压得到的2.5V和各路电流取样电阻RS24、RS27上的负电位共同决定。正常工作时，输出电流不足够大，取样电阻上的负电位不足够负，最终结果是比较器的反向输入端电压为正，比较器输出为低电平，电源正常工作；当某一路电流过大时，取样电阻上的负电位足够负，以致比较器反向输入端电压为负，比较器输出为高电平，进而使Q1饱和导通时，QS4也导通，这个高电平流过QS4加到QS2,使QS2和QS1也进入导通状态，光耦IC6将被关断，主电源停止工作。 |
