一、1673板概述
海信TLM40V68P液晶电视机采用了序列号为“1673板”的开关电源；图1.1所示是该开关电源原理图；该开关电源由4部分组成；
1、 CPU系统供电：输出5V_S（0.5A）
2、 PFC功率因数校正：输出+380V及LLC开关电源的VCC（18V）电源
3、 DC~DC低压降压开关电源：输出5V_M（4A）把12V降压至5V向主板数字电路供电
4、 LLC开关电源：由PFC+380V供电输出24V（背光供电）、12V（数字电路供电）、18V（伴音功放供电）

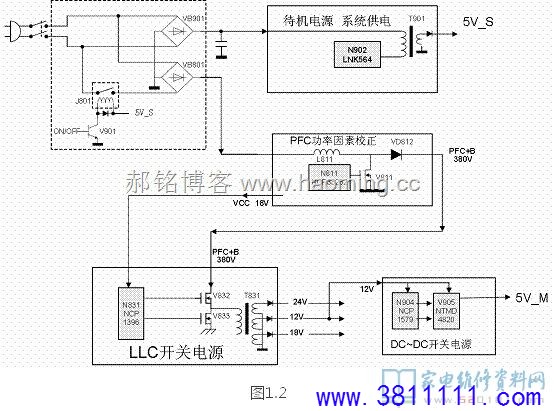

图1.2所示是开关电源框图
图1.2框图电路分析；
电源接通后，220V交流市电经过整流桥堆VB901整流滤波后，向待机电源提供+B电源， 待机电源由开关电源集成电路LNK564完成，向主板CPU电路提供5V_S电源。
CPU发出ON/OFF开机命令，继电器J801吸合，220V市电经过VB801整流（不滤波）加到PFC功率因素校正电路，PFC电路由PFC 激励集成电路N811 NPC33262及PFC开关管V811 20N60组成。PFC功率因数校正电路向主电源电路LLC开关电源提供输出+380V电压，并且还提供LLC主开关电源激励集成电路的18V VCC电压。
LLC开关电源由LLC激励集成电路N831 NCP1396、功率开关管V832 V833及开关变压器T831组成，LLC开关电源向背光板提供24V（8A）电源、向伴音功放提供18V（2A）电源及向主板数字电路提供12V（2A）电源。
LLC开关电源输出的12V（2A）电源经过由N904 NCP1579、V905 NTMD4820N、L902组成的低压降压型DC~DC开关电源降压后；输出主板数字电路用的5V_M（4A）电源。
LLC开关电源输出的12V电压进入DC~DC开关电源，DC~DC开关电源是一个降压型的开关电源，它是由振荡激励部分和功率开关部分组成，振荡 激励部分N904 NCP1579是一个脉冲宽度调制方波输出振荡电路，V905 NTMD4820是一块，由两个功率MOS管组成的功率开关电路，L902是DC~DC开关电源的储能元件。
二、电路分析
1、 市电输入电路：

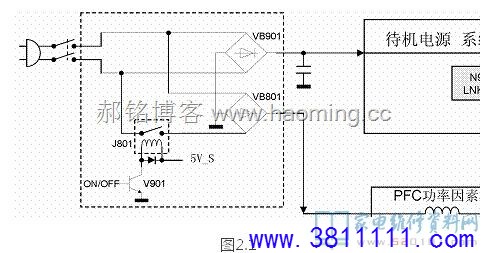

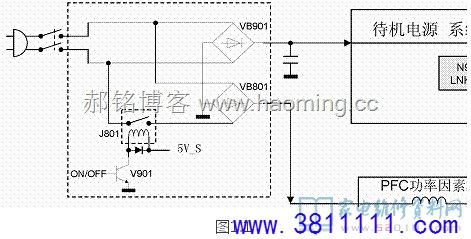

图2.1所示市电输入部分等效电路。
220V交流市电经电源开关进入输入电路后分两路进入VB901、VB801两只整流桥堆电路，一路直接进入VB901；经过整流及C903滤波后送入5V_S待机开关电源作为+B供电。另一路经过继电器J801进入VB801整流后（未经整流）送入PFC开关电源作为PFC开关电源的+B供电，继电器控制电路由V901组成；受CPU送来的ON/OFF信号控制。

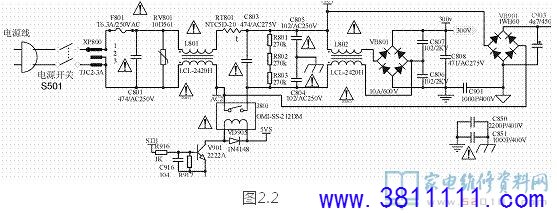

下图2.2所示是市电输入部分电路原理图。
在图2.2中C801、L801、C803、C804、C805、L802是抗干扰元件，RV801是压敏电阻；当出现供电电压异常过压时；RV801则击穿；保险丝F801熔断保护了整机电路的安全。
整流桥堆VB801的300V输出是未经滤波的脉动直流（馒头波），送往PFC功率因数校正电路，VB801的输出端连接的电容器C808、C807、C806电容量极小；分别为470P、1000P、1000P起到抗高频干扰作用（并非滤波）。
2、 待机5V_S开关电源电路：
图2.3所示是待机开关电源部分的电路原理图。

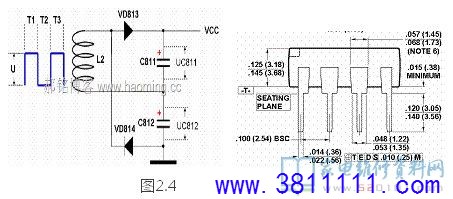

图2.3中N901是开关电源模块型号是LNK564(图中误为：LINK564),这是一块专门为待机电源设计的低功耗、低功率开关电源模块，内 置MOS开关管，输出功率仅为3W，只能为CPU提供5V 0.5A左右的VCC电源，本机采用的LNK564采用DIP-8B封装（LNK564还有一款SMD-8B贴片封装），外形及尺寸图2.4所示。
N901 LNK564 引脚功能：
引脚 \ 符号 \ 功能
3脚 BP 5.8V VCC供电
5脚 D 内部MOS的漏极
4脚 FB 稳压控制输入端
1、2、7、8 S 内部MOS管源极及接地。

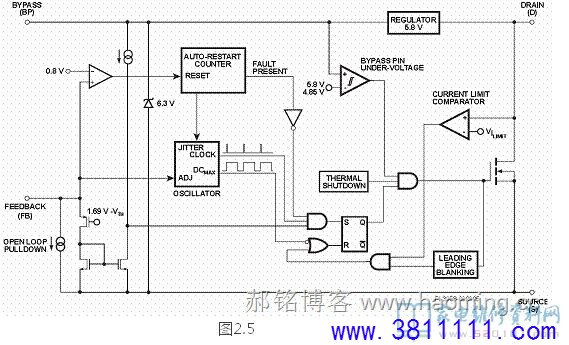

LNK564 内部框图如图2.5所示；
从上图2.5可以看出；引脚BP是VCC供电脚，引脚D是MOS管的输出脚，在BP脚和D脚之间有一个降压的恒流源电路REGULATOR 5.8V , 在开机的瞬间经过这个电路;向3脚外面的C906 22微法电容器充电，当充电电压达到5.5V以上时电路启动，电路开始工作，T901的1、2绕组感应电压经过VD902整流及C906滤波后向N901 的3脚（BP）提供一个稳定的VCC供电。
