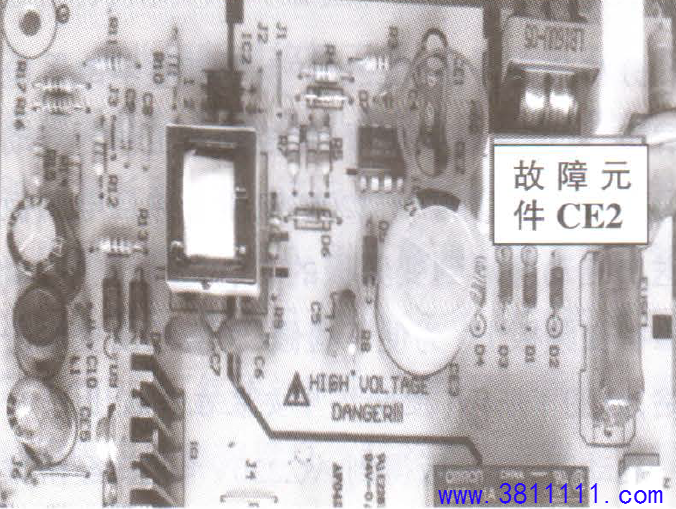

一台伊莱克斯EHC3507VA 型无霜风冷冰箱,通电后不启动,显示屏无显示,但见屏内有微弱的LED 背光。 该机电控板型号为B1076-ML MLK1007 ,电源管理芯片为AP3902P -El (IC3) 。摘下电控板,上电测得三端稳压块ICl (7805) 输出电压在2V左右波动,其输入电压也偏低;开关电源输出的5V~12V 电压偏低,且带载能力差。代换300V 滤波电容及5V 、12V 电压滤波电容CE4 、CE5 后试机, 12V 电压仍然偏低且不稳定。检查稳压电路未发现异常,转向检测IC3 外围元件,发现IC3 的③脚(VCC) 电压波动明显。代换③脚外接滤波电容CE2( 如图1 所示)后上电,开关电源输出的5V 、12V 电压正常且稳定,将其安装还原后试机,故障排除。 |
