PLC间接寻址与直接寻址的原理与区别

直接的指出指令的确切操作地址。例如A Q10.0，对于指令A来说，Q10.0就是其直接操作的地址。

因此，相对的，间接寻址即间接的指出指令的确切操作地址。例如A Q[MD10]，这里的地址不是直接给出的，而是通过MD10这个存储地址间接给出的。

间接寻址可分为两大类型：存储器间接寻址和寄存器间接寻址。如图1所示。

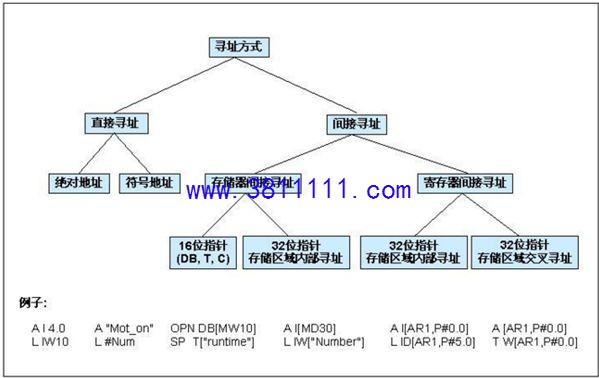

图1 寻址方式

存储器间接寻址的地址给定格式是：地址标识符+指针。指针所指示存储单元中所包含的数值，就是地址的确切数值单元。

存储器间接寻址分为两种指针格式：

16 位指针:

16 位地址指针用于定时器、计数器、程序块(DB、FC、FB)的寻址，16 位指针被看作 一个无符号整数(0-65535)，它表示定时器(T)、计数器(C)、数据块(DB、DI)或程序块 (FB、FC)的号，16 位指针的格式如下:

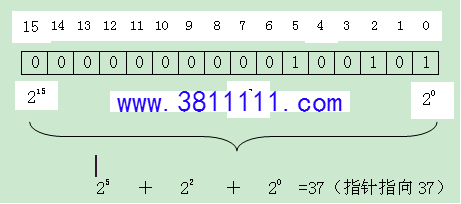

图2 16位指针格式

32 位指针:

32 位地址指针用于 I、Q、M、L、数据块等存储器中位、字节、字及双字的寻址，32 位 的地址指针可以使用一个双字表示，第 0 位~ 第 2 位作为寻址操作的位地址，第 3 位~第18 位作为 寻址操作的字节地址，第 19 位~第 31 位没有定义，32 位指针的格式如下:

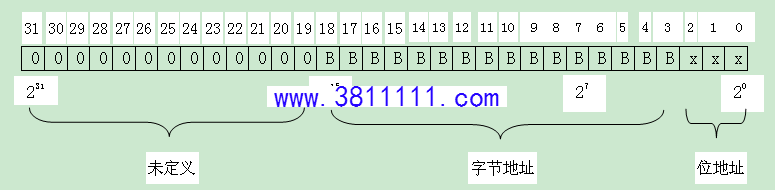

图3 32位指针格式

寄存器间接寻址为通过 CPU的地址寄存器AR1,AR2进行寻址。AR1，AR2 均为 32 位寄存器，寄存器间接寻址只使用 32 位指针。

分为内部区域间接寻址和交叉区域寻址。

内部区域寄存器间接寻址

指针格式与存储器间接寻址的 32 位指针相同，第 0 位~ 第 2 位作为寻址操作的位地址，第 3 位~第 18 位作为寻址操作的字节地址，第 19 位 ~第 31 位没有定义，32 位指针的格式如下:

图4 内部区域32位指针
