PLC间接寻址与直接寻址的原理与区别

交叉区域寄存器间接寻址

包含有存储器区域信息的指针，称为交叉区域指针。
同样，交叉区域指针为 32 位，寄存器间接寻址要使用地址寄存器 AR1 或 AR2。
32 位交叉区域指针，左起 0~18 位格式与 32 位内部区域指针相同，19~23 位，27~20 位未定义，
31 位为交叉区域指针标识位。
24~26 位是存储区域地址标识，8 中组合表示 8 种存储器区域:
000 表示没有地址区，例如 P#12.0;
001 表示输入地址区 I，例如 P#I12.0;
010 表示输出地址区 Q，例如 P#Q12.0;
011 表示标志位地址区 M，例如 P#M12.0;
100 表示数据块(DB)中的数据，例如 P#DB1.DBX12.0
101 表示数据块(DI)中的数据，例如 P#DI1.DIX12.0
110 表示区域地址区 L，例如 P#L12.0;
111 表示调用程序块的区域地址区 V，例如 P#V12.0;

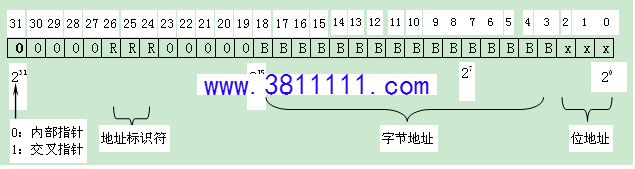

交叉区域指针格式如下:

P#指针
POINTER 是一种用于传递指针的形参数据类型，长度为 6 个字节。用于向被调用的函数 FC 及函数块 FB 传递复合数据类型(如 ARRAY、STRUCT 及 DT 等)的实参。在被调用的函数 FC 及函数块 FB 内部可以间接访问实参的存储器。

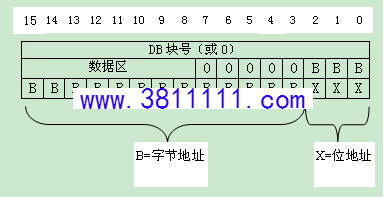

图6 P#指针

ANY指针

POINTER 是一种用于传递指针的形参数据类型，可视为 POINTER 类型的扩展，较 POINTER 类型为 复杂，长度为 10 个字节，增加的 2 字节，最高字节 (Byte 0) 固定为 B#16#10，第二字节 (Byte 1) 为 ANY 指针所指向区域的数据类型，而接下来的 2 字节 (BYTE 3, 4) 组合为一个 INT，为 ANY 指针所指 定区域的长度，称为重复系数 Repetition factor) 。其余 6 字节作用与 POINTER 类型相同。格式如下:

图7 ANY指针
