茶吧机分为单热型茶吧机与冷热型茶吧机2种，市面上供应的通常是单热型的茶吧机，但是冷热型茶吧机，既可满足热水的供应，又能在炎炎的夏日奉上一杯清凉，使人更加惬意，并可培养健康的饮茶习惯。 茶吧机针对传统饮水机加热温度不能达到沸水温度，桶装水安装费力，开机后反复加热等问题进行了改进，可根据主人设置，将水加热到设定的温度，最高可达100℃。茶吧机可以实现自动上水，加热，达到设定温度后自动停止加热，也可设置为自动保温至设定温度。

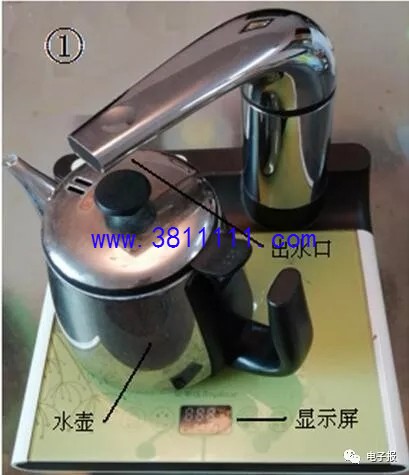

接修一台GM10P型荣事达茶吧机，实物外形见图1，使用中出现不上水故障。 1.故障现象 一台荣事达牌茶吧机不能上水。显示屏及面板上共有4个轻触按键，分别是开机键、调温键、注水键和加热键。正常操作时，点触2次开关键，显示屏右下角显示图2所示的开关图符。调温键可以设置水加热的温度。点触一下，显示屏显示96℃，继续操作，每点触一下调温键，温度升高1℃，直至升到100℃。之后再点触调温键，显示屏上的设定温度跳变到40℃。如此可以选择设置水加热的温度。点触注水键2次，显示屏上显示如图3所示的注水图符，茶吧机开始上水。本款荣事达茶吧机属于常规型，启动注水后30秒会定时停止。如果水壶中有一定的水量，则在加水至适当水位时点触一下开关键就可以停止注水。
注水完毕，且已设置了加热温度，点触图2中的加热键，茶吧机开始对水加热，水温加热至用调温键设置的温度时断电停止加热。用户使用中，出现不能上水故障，前来报修。 2.故障检修
将茶吧机专用的水管与水源接通，电源线插入AC220V插座内，点触电源开关键开机后，设置水温时能按照意愿自由设定，说明调温功能正常。点触注水键，在显示屏上显示图3所示的注水图符，判断注水控制功能正常，但此时并未注水，也没有任何声音发出。分析其原因，故障原因主要是：1）水源中无水，这种情况应能听到水泵电机旋转的声音；2）水管管路或滤网堵塞，水路不通导致不能上水；3）水泵电机或其供电电路异常；4）供电电源，明显偏离正常电压。 检查水源的水源液位正常。如果水管管路堵塞，除非完全堵塞，上水时应有较小水流流出，现在是滴水不流，基本排除了管路问题。由于注水时，茶吧机不产生任何声响，所以重点怀疑水泵电机及其供电电路上。 拔除进水管和电源线，打开茶吧机底壳，发现控制电路板上干净整洁，未见烧蚀变色的元件。电路板和水泵安装得很规范，拆卸似有难度。将电路板与电动机之间的2条排线寻找了一个便于剪短、又便于接通的地方，错开位置剪断，并将导线的4个断头绝缘皮剥除各约5mm，用万用表测量水泵电机的直流电阻为无穷大，判定电机损坏。为了判断电机故障是否祸及电路板，于是小心给茶吧机通电，并用万用表测量剪断的水泵电机线的控制板侧，观察其电压变化：茶吧机在非注水状态时电压为0；茶吧机在注水状态时有DC12V电压。证明微处理器电路及电机供电电路正常，故障是水泵电机的绕组开路所致。用MG-CLB-01（外形见图4）型水泵电机更换后，茶吧机注水恢复正常，故障排除。
|
