图解微波妒快速维修方法及维修案例分享

 一、正常元器件的检测数据

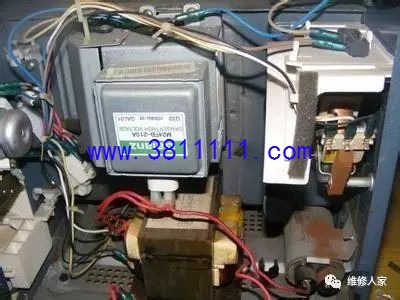

       1．磁控管：灯丝引出端子正反向电阻相等且小于1Ω，此值越小说明磁控管发射能力越好。大干1Ω说明严重衰老。灯丝端子对外壳电阻应无穷大。

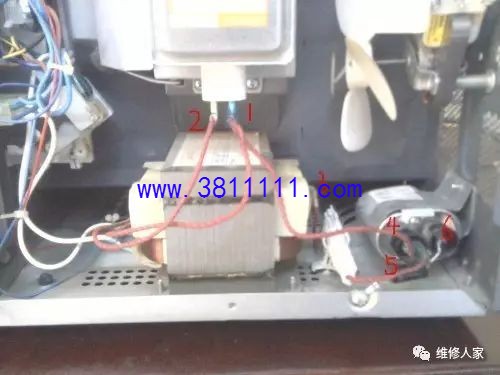

       2．电源变压器：用万用表R×1挡测量，初级绕组直流电阻约1．5Ω，灯丝(3．3V)绕组电阻小于1Ω，次级(高压绕组)电阻约100Ω，绕组对钦芯电阻应无穷大(Rx10k挡测)。
       3．高压整流二极管(10kV／10mA)：用万用表Rx10k挡测量。正向电阻大于100k，反向电阻无穷大。
       4．高压电容器(1uF／2100—2500V)：用万用表Rx10k挡测量，在测量时的充电过程中，指针满偏，然后逐渐退回无穷大位置(放电过程)。若不能退回无穷大位置，说明电容漏电。且所有端子与电容外壳电阻均应无穷大。
       5．风扇电机：用万用表Rx1挡测量，启动绕组阻值在300～500Ω，工作绕组阻值在30～50Ω左右，且对外壳电阻应无穷大。
       6．托盘电机：用Rx1k挡测，引出端子正常阻值在10k～20k(注：这不是绕组的阻值，而是交／直变换及稳速电路等效电阻)。
       7，温度传感器(PTC)：在常温下只有几欧姆至十几欧姆(或几十欧姆)，用万用表量其阻值，同时将电烙铁紧贴PTC，会发现随温度升高阻值明显增大。
       附：微波是否泄漏检测：将8w或以下功率的荧光灯管绕微波炉门缝或疑似泄漏的地方移动，若荧光灯管能发微光(因微波能激发荧光灯管内壁荧光物质发光)，说明有微波泄漏。反之无泄漏。


  二、常见故障排除方法

       1．微波妒不能加热   (1)查主保险管(有延迟特性，电流6—10A)是否熔断。若已熔断，再将电源变压器次级高压端插头拔掉，将2只3．15A(或4A)彩电延迟保险并联焊在一起临时代替主保险管(待微波炉修复后应更换原装保险管并装入保险管盒内)试机，若保险管熔断，可拔掉变压器初级绕组两端插头，再试，若保险管仍熔断，表明控制电路有短路故障，比如门锁开关、定时装置、功率调整电路、转盘电机等之中有短路点。也可能是炉门监测开关在炉门关后未断开。若保险管再熔断，则说明变压器初级线圈短路，或磁控管灯丝与阳极短路，或灯丝捅头与磁控管外壳短路。
       (2)在上述检查中，如果拔掉电源变压器高压端插头后保险管不再熔断，则说明高压系统有短路故障，比如高压电容击穿、高压整流二极管击穿、变压器高压绕组匝间短路，可按上述方法先对高压电容、高压整流二极管好坏进行检测。若正常，则说明是变压器高压绕组短路。
       (3)在上述第(1)步检查中若发现保险管未熔断，可先检查电源变压器初、次级绕组、电源插头、插座是否开路。若查得正常，就要检查联锁开关、定时器(开关)、功率调节开关、磁控管过热保护温控开关(不是所有微波炉都有)是否开路或接触不良。
       (4)若上述检查均正常且托盘电机能转，炉灯也亮，就要检查磁控管灯丝是否断路或灯丝插座接触不良。
        2．微波炉能加热，但加热缓慢。
        (1)查电源电压是否过低；
        (2)查高压电容是否漏电或失容；
        (3)查高压整流二极管止向电阻是否过大(>1M)或反向漏电(反向电阻不为∞)；
        (4)测磁控管灯丝电阻是否大于1Ω；
        (5)查微波是否泄漏(炉门关不严、磁控管波导管口、铜丝垫圈接地不良)。
         3．微波炉启动后，微波入口部位有烟雾，甚至打火。
        (1)查磁控管上部波导管口是否有油烟污染(注：这是厨房没有抽油烟机的常见故障，其原因是微波炉中磁控管散热风扇将厨房内的油烟吹至磁控管及入口处云母片上所致。打火冒烟实际上是油污遇微波轰击后发热冒烟或打火)。
        (2)查炉膛微波入口云母隔片(能通过微波，同时又起隔热、隔污作用)是否被油烟污物污染。若是，将波导管口及云母片取下，用无水酒精彻底清冼烘干后复原即可。
         4．微波炉启动后风扇时转时停。
        (1)查转轴与轴承是否缺润滑油(若是，可清洗后加入轻质润滑油)。
        (2)查风扇电机绕组插座与插头是否接触不良。
        (3)查风扇与转轴之间是否打滑。若是，可重新拧紧锁定螺母。
         5．微波炉能加热，但转盘不转。
        (1)查转盘电机绕组是否断路或电源插头脱落。
        (2)查连接器的凸道与转盘凹道是否对好。
        (3)查是否有赃物卡死转盘支架轨道。
         6．微波炉能加热，但炉灯不亮。
        (1)查炉灯灯丝是否烧断；
        (2)查炉灯插头是否脱落或接触不良。
         7．微波炉能加热，但噪音大。
        (1)查固定电源变压器螺钉是否松动；
        (2)查固定磁控管螺钉是否松动。
         8．微波炉门打不开或关不严。
        (1)查微波炉门轴与轴孔间隙是否过大或门向下倾斜。如是，应更换门铰链或调整门铰链到正确位置；
        (2)查门钩是否断裂。若是，应更换。
        9．微波炉体漏电。
       (1)用表测量各电机、变压器、温控器、高压电容对地(炉壳)电阻(正常不得小于2M)，找出漏电元(器)件。注：如果微波炉放在没有安装抽油烟机的厨房，则微波炉内各种元器件或导线表面都会沾上一层油污，从而降低绝缘电阻。如果低于2M，将会出现漏电现象，若是这样，则用无水酒精彻底清洗并烘干。
       (2)查转盘电机是否有油污或导线老化，如是，应清洗(或更换导线)。
       10．不能烧烤。
       (1)查石英加热管是否损坏或插座接触不良；
       (2)查过热保护温控器是否断路：
       (3)查烧烤部分电源保险管(5A)是否熔断或接触不良。
       11．不能按规定时间加热或烧烤。定时器损坏或运行受阻(指靠发条驱动式的。若是电机驱动式的，应查电机供电)。若不能修复，应予更换。

三、维修实例

例1：一台美的售后送修电子式KD25B-A 微波炉，上电开机后，数码指示为0，且按钮全部失控的故障；用500 型万用表R×10 kΩ 电阻档检测升压高压电容、倍压二级管、电源变压器高压绕组、磁控管及控制板T1 电源变压器整机对地电压+12 V、+5 V 均正常。

　　经查为晶振SCAl（4 MHz）损坏。更换晶振后，整机恢复正常。

　　例2：一台美的售后送修电子式KD23B-AF（C）微波炉，上电开机后，数码管上半部缺划的故障，其他功能均正常。因该机受严重冲击后，导致数码管管脚变形。

　　用焊吸枪把数码管每脚焊点吸干净后，用手压平数码管重新焊牢，整机恢复正常。

　　例3：一台美的售后送修电子式KD23B—AE 微波炉，上电开机后，可以进行选择定时、转盘电机、照明电灯、排风扇均正常，但不能加热的故障；用500 型万用表R×10 kΩ 电阻档检测，控制板上RVl 小继电器触点发现开路损坏，导致电源变压器初级输入端开路，交流电压220 V 无法通过，故停止加热。更换RVl 后，整机恢复正常。

　　例4：一台美的售前送修电子式KD23B-AE 微波炉，上电开机后，能加热，但几秒钟后，出现自动关机的故障；拆机壳后，经检查发现为磁控管固定座与箱体上半部点焊脱落。重新焊接后，整机恢复正常。

　　例5：一台美的售后送修电子式KD23B—AF（C）微波炉，上电开机后，连烧高压保险丝的故障；用500 型万用表R×10 kΩ电阻档检测升压高压电容、倍压二级管、电源变压器高压绕组及磁控管均正常。再查时发现磁控管微波输出窗，有油污导致微波炉高压漏电，造成高压短路。去油污后，试机正常。

　　例6：一台美的售后送修电子式KD23B-AF（C）微波炉。上电开机后，加热时出现食品上半部能加热，下半部分不能加热的故障；该机已多人修过。用500 型万用表R×10 kΩ电阻档检测升压高压电容、倍压二级管、电源变压器高压绕组及磁控管均正常。经检查为炉腔内云母片下半部集留过多油污，导致微波穿透不到下半部食品。更换云母片后，整机恢复正常。

　　例7：一台美的售后送修电子式KD23B-AF（C）微波炉，上电开机后，能加热，但机箱内有较大的“嗡嗡”响声；拆机壳后，上电试机时发现电源变压器发出较大的“嗡嗡”响声。检修时应先拆下变压器，在变压器铁芯与线圈之间用塑料片加紧即可，再打上电磁炉的专用硅胶。装机后，整机恢复正常。

　　例8：一台美的售后送修机械式KJ21B-A（B）微波炉，上电开机后，出现连烧电源保险管8 A 的故障；用500 型万用表R×10 kΩ 电阻档检测升压高压电容、倍压二级管、电源变压器高压绕组及磁控管均正常。

　　检修时，先去掉电源变压器初级、次级、线圈的接线头。

　　采用直供交流220 V 电压，接入电源变压器初级两端，通电时有“嗡嗡”响声，用钳形表测量电源变压器空载电流为6 A，偏大（正常为3 A），故变压器高压绕组存在匝间短路。更电源变压器后，整机恢复正常。

　　例9：一台美的售后送修机械式PJ21B-A 微波炉，上电开机后，出现间隔性烧电源保险管8 A 的故障；用500 型万用表R×10 kΩ 电阻档检测升压高压电容、倍压二级管、电源变压器高压绕组及磁控管均正常。

　　去掉监控开关（三脚微动开关）的NC 接线头，整机正常。因监控开关移位，导致出现以上故障。重新安装调整后，接上NC 接线头，彻底排除故障。

　　例10：一台售后送修美的KD23B-AE 微波炉，上电开机后，出现不加热故障；拆机壳后，用500 型万用表R×10 kΩ 电阻档检测时，先断开高压电路连线，测高压二极管、高压升压电容均正常。测高压延时保险管0.8 A 时发现已开路受损，测磁控管灯丝与外壳无击穿，更新高压延时保险管0.8 A 后，上电试机故障依旧。断电后，取下磁控管灯丝两端连接线，速测磁控管灯丝对地电阻0 Ω，为磁控管碰极损坏。更换磁控管后，用微波炉专用器皿放水试机，整机恢复正常（该磁控管在不通电时。冷阻对地电阻无穷大，灯丝通电加热后，热阻对地电阻为0 Ω。维修时应加以注意区别对待）。

　　例1l ：一台售后送修美的KD25B-A 微波炉，上电开机后，出现不加热故障；拆机壳后，用500 型万用表R×10 kΩ 电阻档先检测电源变压器、高压二极管、高压升压电容均正常，测磁控管灯丝对地电阻为无穷大。

　　测高压延时保险管0.8 A 已开路受损。打开微披炉门发现云母片发黑变色，取下云母片看见磁控管阳极头已短路发黑变形。拆下磁控管，取下已受损阳极头，更换上好的阳极头、高压延时保险管0.8 A 及云母片后，用微波炉专用器皿放水，上电试机，整机恢复正常。（当磁控管阳极头损坏时，可修复换上好的阳极头即可，也可取磁控管已哀老或灯丝开路损坏，只要保证阳极头完好能用，直径相同就可以代换使用）。

　　例12：一台售后送修美的KD21B-TM 微波炉，上电开机后，开机时机箱内有打火闪光出现；拆机壳后，用500 型万用表R×10 kΩ 电阻档检查电源变压器、高压二极管、高压升压电容、磁控管灯丝对地电阻为无穷大，均正常。用500 型万用表交流电压10 V 档，在微波炉上电时，测磁控管灯丝两端交流工作电压2.6 V 为正常（空载电压为3 V）。用微波炉专甲器皿放水，上电试机正常。在准备装上机壳时，发现机壳上有大量油污，同时与磁控管灯丝两端有短路现象。去油污后，并将磁控管灯丝两端接线头，方向改为朝内（原机方向朝外，由于机壳集留大量油污导致高压对地放电），装上机壳后，用微波炉专用器皿放水，上电试机，整机恢复正常。

　　例13：一台售后送修美的KD23B-AF 微波炉，上电开机后，控制板失控并出现自动开机加热故障；拆机壳后，用500 型万用表R×100 kΩ电阻档检测电源变压器、高压二极管、高压升压电容、磁控管灯丝对地电阻为无穷大，均正常，故障确系在电脑控制板上。将电脑控制板取下，发现电路板上粘满大量的蟑螂屎及油污，导致控制板电路CPU 漏电失控。用香焦水先将电脑控制板电路清洗干净，待干后，装上电脑控制板电路，用微波炉专用器皿放水，上电试机，整机恢复正常（因厨房卫生条件差，微波炉电脑电路板上，粘满大量的蟑螂屎及油污，导致控制板电路CPU 漏电失控，严重时甚至还造成整机出现短路。在售后维修中时有发生）。

　　例14：一台美的售后送修KD23B-DA（NEW）电子式微波炉，上电开机后，能加热，但伴有“叽吱、嗡嗡”响声。检修时，首先用500 型万用表交流电压2500 V 档，测电源变压器高压绕组交流电压～220 V，正常，测磁控管灯丝两端交流工作电压2.7 V，正常。用万用表×10 kΩ 电阻档检测高压升压电容（1 μF/2100 VAC）及倍压二极管均正常。再查电风扇叶片、箱体内云母片均正常。最后取下电源变压器初级两端插线，采用交流电压直供电源变压器初级方法后，故障排除。按原电路恢复后，微波炉再上电试机时，经观察发现转盘电机还转并伴有“叽吱、嗡嗡”响声，经查转盘电机已损坏。更新转盘电机（AC220～240 V/4 W）后，整机恢复正常。

　　四、微波炉的检修笔记

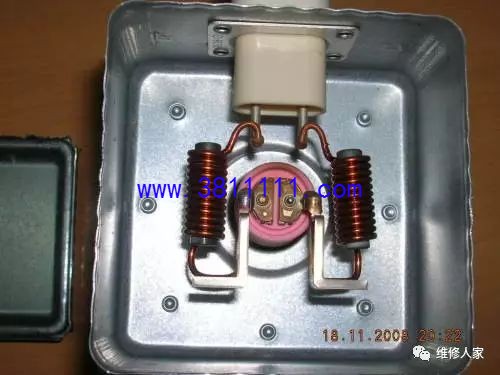

　　（l）用500 型万用表交流10 V 档，测量磁控管的灯丝两端电压，正常为交流2.5～2.7 V，大于3 V 时，则磁控管灯丝老化电阻变大，或磁控管灯丝开路。

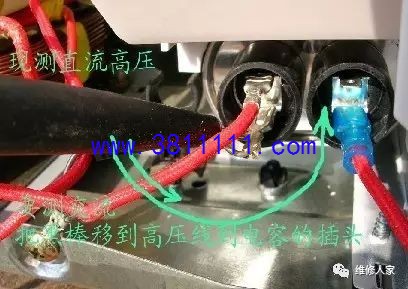

　　（2）用500 型万用表加高压测试棒，测量磁控管灯丝对地直流电压正常为5000～5500 V。业余测量时，用万用表直流2500 V 档，红表笔接机壳，黑表笔用手触，慢慢靠近磁控管灯丝端距离为5 cm 左右，有放电闪光，说明高压供电电路正常。（测量时应注意自身安全，严禁直接插入测量，以免损坏万用表）。

　　（3）微波炉正常空载运行电流为3 A，加热工作时电流为6 A，大于6 A 以上时，则电源变压器绕组匝间短路。

　　（4）在日常检修售后微波炉时，有时遇到加热较慢，造成以上故障原因有：高压升压电容容量减小，使高压偏低。微波炉输出窗云母片受潮，磁控管损坏，待确诊是磁控管损坏后，再换上磁控管，整机恢复正常（更换下来的磁控管应放在其他微波炉中多试用几台，有时放在其他机子上，均能正常使用）。

　　（5）搞好节能工作，提高微波炉无功补偿，建议厂家在微波炉的电源变压器两端并联上无极性电容（无功功率补偿，提高功率因数），无极性电容容量为3～5 μF／275 V 均可。
