万和牌燃气热水器打不着火

zmj · 发表于 2012-1-18 20:38:44

看完图片，请你发表意见，指导修理哦！谢谢！

zmj · 发表于 2012-1-20 20:39:10

今天又发现风扇电机，有两条粗黑是用来接启动电容的，还有两条粗黄线是用来接电源的，这是一个单速度的风扇的正常出线，但这个电机还有另外三条黑红白的线，不知道是什么用途的？它们与5V的电磁阀供电是否有关系？

有谁能告诉我？请看上面的图片！谢谢！！！

zmj · 发表于 2012-1-23 20:17:24

搞来搞去，都没有5V电到进气阀！

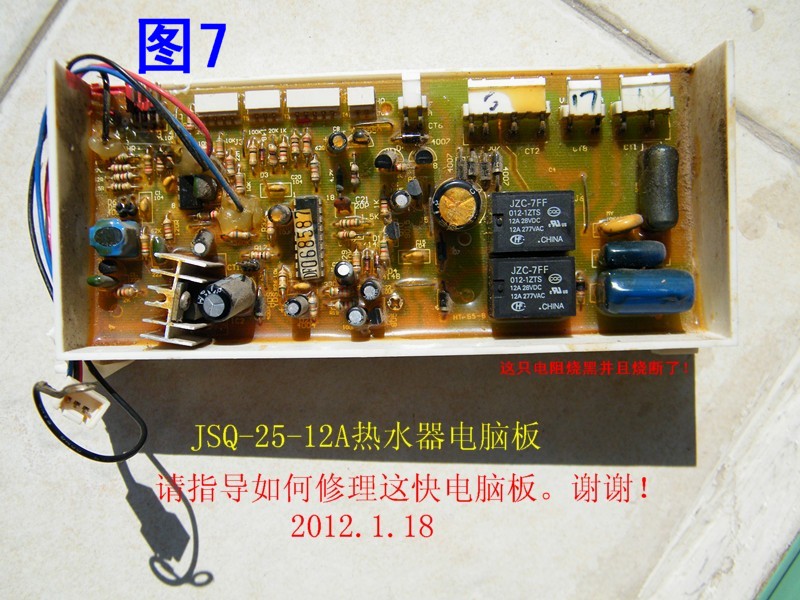

只好打电话到万和维修部，告诉她：我的万和牌热水器是JSQ25-12A的！电脑板坏了，换块新的要多少钱？她查了一下，回电话来说：“要295元”！我说：“没问题，请你叫个师傅带一块新的电脑板来换吧！”

过了一天，一个师傅来了，带了一块旧的电脑板来，检查了其他东西，没有发现问题，就把带来的电脑板换上，开水龙头后，还是不着火！而且连风扇也不转！比原来的还差！师傅说明天再来修理！

第二天，师傅又来了，又带来一块电脑板，我一看，也是旧的，我想旧的也没问题，只要能用就好！

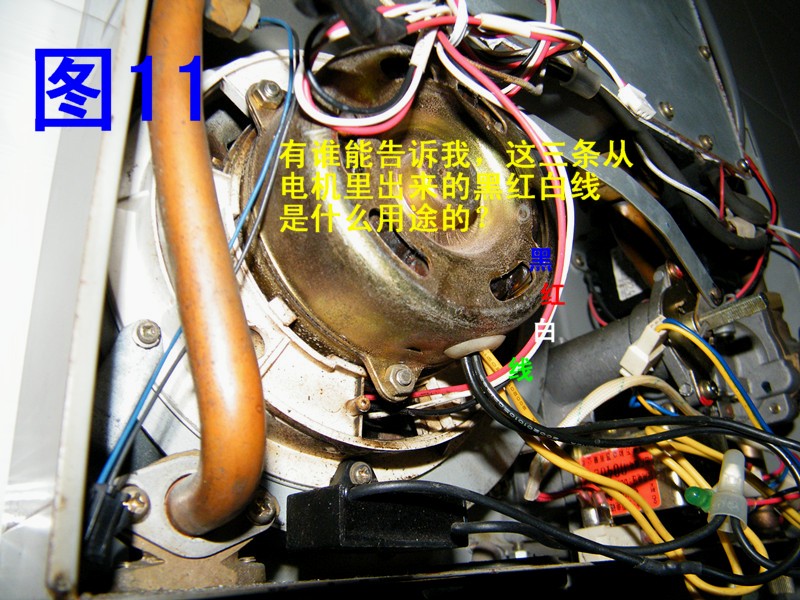

师傅把带来的电脑板插上，开机后还是不行！我提议接回原来这块！开机后，有打火声，风扇转，但气阀没有吸下，还是不着火！我建议把进入电机的黑红白线里面那个东西换个新的看看（请看图11）！师傅换了一个新的风压开关，还接上一个吹气的东西，一路试一路吹气，但气阀就是不吸合！我叫师傅拿块新的电脑板来换，他说，这种太老了，公司里没有了！我问他怎么办？他说我没有办法了，修不好了，你还是买一台新的吧！师傅把新换的风压开关拆回去！其他的东西全部复原。就这样，这台热水器就被判了死刑啦！

zmj · 发表于 2012-1-29 10:33:36

本帖最后由 zmj 于 2012-1-29 11:30 编辑

打开这个网站用一个多小时,传几张照片上来也用了一个多小时,太难了!

zmj · 发表于 2012-1-29 10:44:32

万和维修部师傅走后，我准备好买新热水器的钱，准备到商店去看看，走到楼下，想，难道这个热水器就这样报废？只不过是电脑版没有5V电输出给进气阀啦！想到这里，还是再回去检查一下再说！
回到家，把电脑版拆下，把后面的胶全部铲干净，把部分三极管，拆下来测量，没有坏，全部銲好，没有发现什么毛病，插回机上！
心想，电脑没有5V输出，我想办法给它个5V电压，就可以试一下了！家里正好有个
6V的电池，于是就把进气阀的插头拔下，接好线，先别通电！打开水龙头，风扇转动，有
点火声，立即给进气阀通6V电（请看图12）！（动作要快）！听见着火的声音，热水器起动了！有热水出来了！成功了！马上关机！
试机成功了，但如何把6V电，在适当的时间里供给进气阀，又在关水龙头时断开6V电，要用微动开关，延时继电器等，看来还是比较麻烦！
还是再检查机器，看哪里坏比较好！到现在为止，已经发现三个问题！1.温控器坏！已经用75度的代上。2.风扇回路的120欧电阻烧断，已经换新，风扇会转了。3.电脑板没有5V电输出，现在只要解决这个问题就可以了！

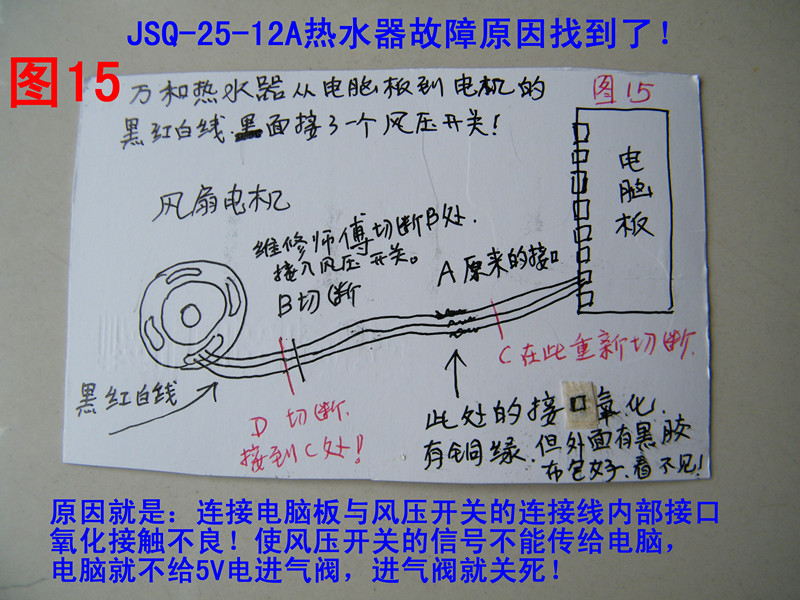

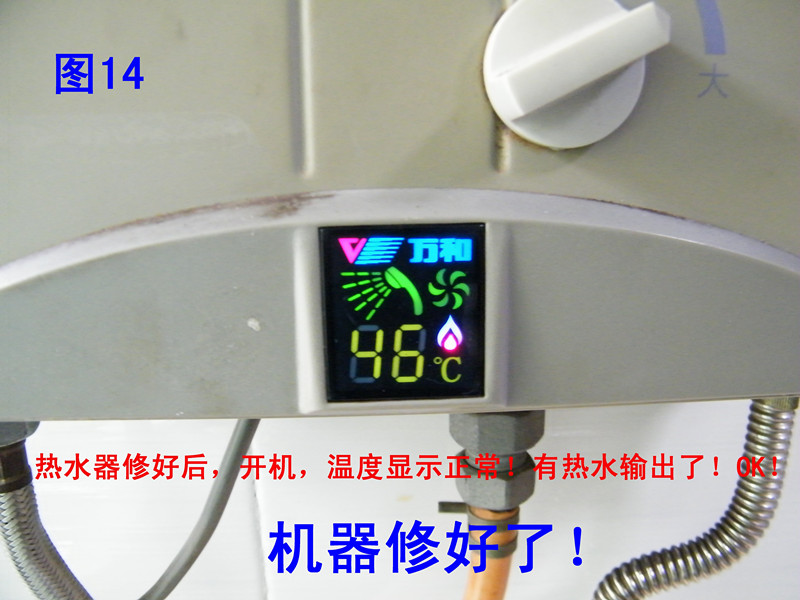

检查与5V有关的电路！先把电脑板上，到风压开关的插头拔下，整条黑红白线，中间有两处包上黑胶布！A和B处（看图15），先把A处的黑胶布拆开，发现三个接口都氧化，长了铜绿，生锈了，怪不得以前时好时坏！万和维修师傅在B处切断，接入新的风压开关，线路也要经过A处，由于该处生锈，风压开关的信号，同样到不了电脑板！电脑板就不输出5V电，问题就在这里！现在在图15的C和D处切断，两个旧接口都不要，直接把C处的三条线分别接到D处，好在线也够长,开水龙头后，着火了，热水出来了，高兴哦！搞定了！OK啦！请看图13和图14！虽然是自己修好了，但也离不开大家的参与，提供了许多意见，谢谢大家！
