向师父们:问一个比较笨的问题,不要见笑

胡鑫 · 发表于 2012-1-2 12:45:40

自己可以用十K档测反向阻值，把各种稳压管的阻值记下来做个卡片放工具箱里，各种稳压管的阻值是不同的。

大都市的 · 发表于 2012-1-2 13:40:53

用摇表加万用表侧他的电压就是他的稳压值

jbws001 · 发表于 2012-1-2 17:38:01

本帖最后由 jbws001 于 2012-1-2 19:29 编辑

用－个50V左右的变压器整流滤波后在正极处串－个10K5瓦左右的电阻，在电阻输出接－个数字万用表测量被测的稳压管，只要用稳压管正对正（即电阻输出端）负对负－接上，万用表的电压读数就是稳压管的稳压值了。


jbws001 · 发表于 2012-1-2 19:34:07

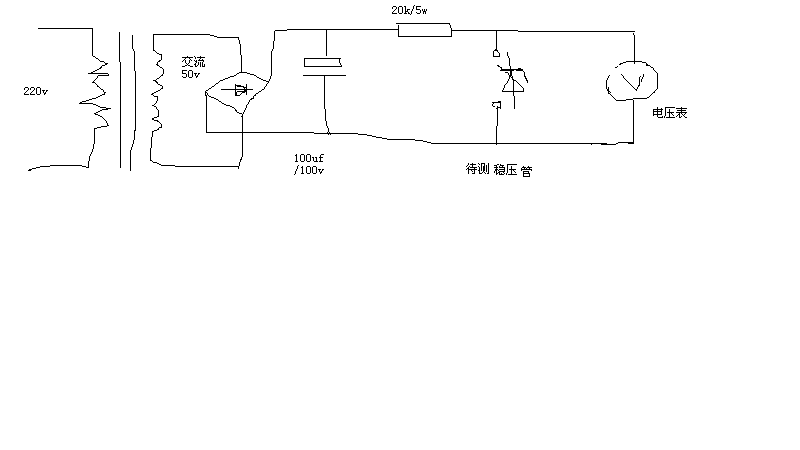

简单稳压二极管测量电路


曲跃东 · 发表于 2012-1-6 11:48:39

学习了

天水一方 · 发表于 2012-1-8 08:55:17

{:soso__7425844821783875399_2:}

泾川县党原乡 · 发表于 2012-3-31 08:32:47

学习一下！

一天二十一根烟 · 发表于 2012-3-31 08:35:30

稳压管上一般都有稳压值，用放大镜可以看见。

杨云鲲鹏 · 发表于 2012-3-31 09:38:42

学习学习

阿廖莎3911 · 发表于 2012-4-6 21:59:13

一个500V兆欧表(揺表)，再加一万用表即可。摇表黑笔(內为＋)接稳压管负极，摇表红笔(内为－)接稳压管正极，将稳压管揺穿，此时用万用表量稳压管负极对正极的电压即为该管的稳压电压。摇表的电流非常小，不会损坏稳压管。
