液晶电视LED灯条检测与更换经验谈
从理论.上讲,LED灯珠寿命可达几万小时,但在实际维修中因于灯珠损坏引起黑屏的故障很多。若要更换灯条或灯珠,需拆开液晶屏,但拆屏就有风险,尤其是大屏幕,稍有不慎就可能损坏屏。因此,在确认灯珠损坏需要拆屏时,应先断开屏和逻辑板之间的排线。如果屏和逻辑板是一体的,则需将逻辑板一起拆除,不要损伤软排线。接下来拆除屏外面的塑料框,这个框有时会粘在屏幕上,须小心轻轻剥离。有的屏外面还有一个铁皮框,折除时要把螺丝保管好,规格不同的还要做好记号,防止回装时搞错长短而损坏屏。由于液晶屏玻璃很薄很脆,在移动液晶屏时,先用手指把屏幕一边稍提起一点,再慢慢地把手
掌伸进去(5个手指张开),再在另一边把另一个手掌慢慢伸进去,然后双手把屏幕抬起来移走。40英寸及以下的屏,一个人用两只手托在屏幕下面就可以把屏移走;大于40英寸的,就要两个人四只手托在屏幕下面移动。总之,移动时不能让屏幕弯曲或扭曲,更不能碰撞。移动偏光片和均光板前,要记下顺序,以防回装时出错。
注意:在移动液晶屏及均光组件前,要先洗干净手,以防止留下手指痕迹出现花屏。

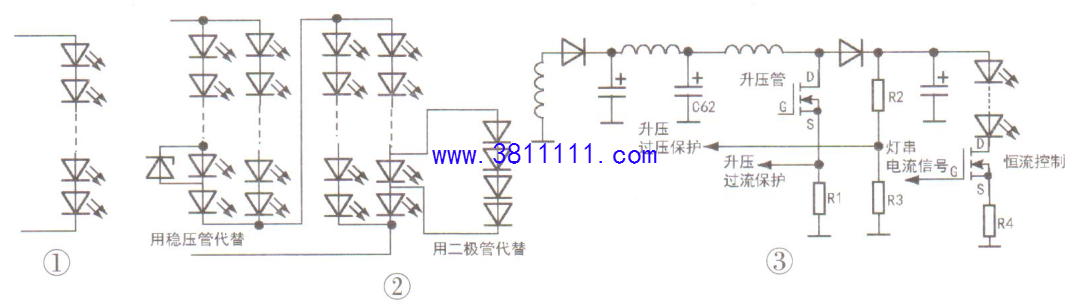

拆屏后,先用灯条测试仪或万用表找出损坏的灯珠。如果灯条上的灯珠为单一的串联方式,如图1所示,且损坏的灯珠不超过总数的20%,这时可以用导线短路损坏的灯珠。从实际效果看,按此方法处理后对图像亮度影响不大。如果灯条上的灯珠串联后有并联,如图2所示,在每个并联单元中,每路串联灯珠数量相同,否则流过灯的电流会不一样,灯珠少的流过的电流较大,以后此组灯珠易损坏外,而且还会造成背光亮度不均匀。实修时,如果无法做到并联的灯条灯珠数量一样,则可以根据灯珠的电压(一般是3V或6V),用一只相应电压的1W稳压管代替坏灯珠,也可以用多只1N4148或1N4001二极管正向串联代替灯珠。
如果检测灯条时,灯珠全亮,这时候需重点检查灯条的接插件接触有无问题,灯珠有无接触问题。通常,接触不良的接插件焊点处会有发黑现象。另外,可适当敲击灯珠或扭曲灯条,可使故障点出现。
在更换灯条或灯珠后,为了延长灯珠寿命,可以适当减小灯条工作电流,尤其是在对较多的损坏灯珠进行短路处理后。LED恒流控制电路主要有以下三种方式:
一种是典型的LED驱动电路,如图3所示。

加大恒流控制管S极和地之间的灯条电流检测电阻R4的阻值(常增加至原阻值的1.2~1.5倍)即可减小灯条电流。对于大多数机器而言,R4实际是由几只小阻值电阻并联而成,这时拆去其中一只或几只即可减小灯条电流。须注意的是,升压管的s极对地常接有有几只并联的小阻值电阻(见图3中所示的R1),这是升压管的电流取样电阻,其作用是限制升压电源的输出功率。

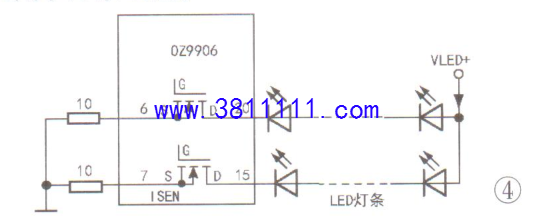

第二种方式是把恒流控制管集成在控制芯片内部,如图4所示。集成块的控制管S极引脚名称为ISEN,这时加大ISEN脚外接的小阻值电阻,就可以减小灯条电流。
第三种方式恒流控制芯片具有灯条电流设置的引脚(大多标注为ISET),外接一只电阻到地,如图5所示。该电阻的阻值与灯条电流呈反比例关系,即电阻阻值越大,灯条电流越小。这个电阻一般由两三只电阻并联而成,调节该电阻的阻值就可以改变灯条电流。

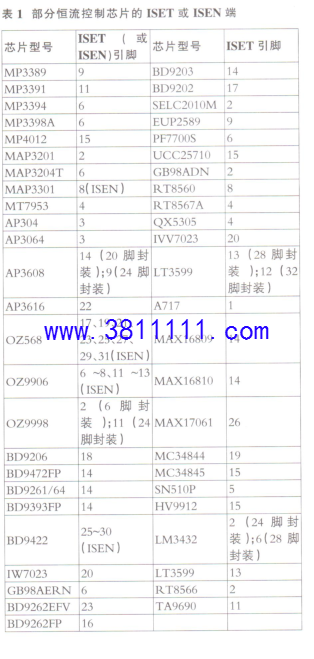

为便于实修时参考,笔者对部分恒流控制芯片的ISEN或ISET端进行了整理,如表1所示。
