海信LED32K10型液晶电视,图像很暗,但伴音正常的维修案例分析

[复制链接]

管理员

Rank: 9Rank: 9Rank: 9

帖子
557
主题
271
积分
40573
在线时间
350 小时
注册时间
2013-6-30
最后登录
2020-4-2
QQ
发表于 2020-3-2 08:23:45 | 显示全部楼层 |阅读模式
一台海信LED32K10型液晶电视,图像很暗,但伴音正常。

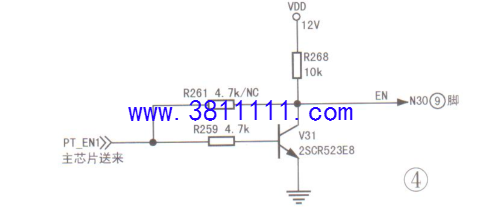

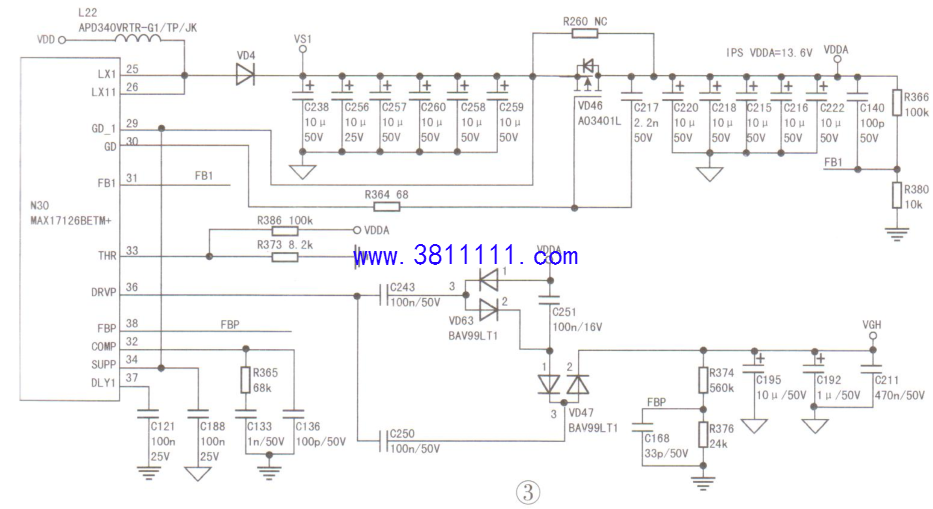

分析检修:上电试机,背光亮。拆机检查,上屏线正常。测电源板输出的12V电压以及N17输出的12V上屏电压均正常,怀疑故障部位在主板上。测量主板上DC-DC块输出的5V.3.3V、2.5V、1.8V、1.2V电压均正常,说明主板供电系统无故障。测主芯片MST6M182VL输出的LVDS信号电压在1.1V~1.3V之间变化,说明图像通道正常,转向检查逻辑电路,参见图3,测得VDDA、VGL、VGH电压均为0V,由此判定N30工作不正常。测N30的16、17脚(输入端)电压正常,42脚12V供电也正常,但⑨脚(EN)使能端电压仅为0.1V,正常电压应大于1.6V。检查⑨脚外围元件(如图4所示),未发现异常。上电,测得V31基极电压在待机时为高电平,开机时变为低电平,说明主芯片送出的控制信号正常,怀疑N30内部电路有故障。购回MAX17126BETM+(注意:不是MAX17126ETM+)换上后试机,故障排除。

4.png 一台海信LED32K10型液晶电视,白屏的维修过程.png
