三代中9卫星接收机户户通刷机之签名模块引脚接地判断方法与解决办法
通常我们可以从多方面判断模块RX引脚是否接地

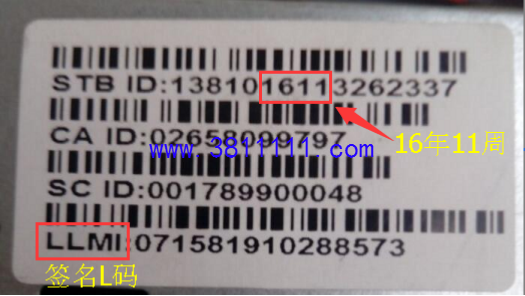

一,看机器STBID条码


一般大于等于16年32周的产品都有可能接地，16年32周之前的产品通常都没有接地

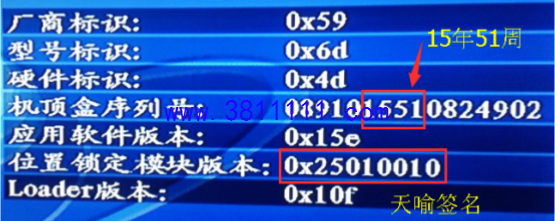

二，或者看机器版本信息里的机器序列号


三，万用表测模块RX引脚对地电阻万用表电阻蜂鸣档测量RX脚即可，接地会有蜂鸣叫声。
模块RX引脚接地解决办法

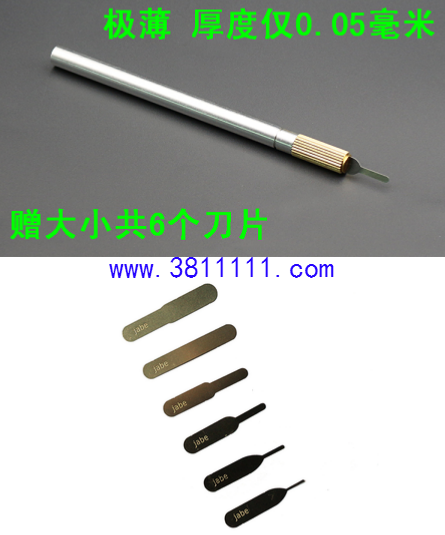

我们用到一个手机CPU维修专用工具，笔者称之为如来神笔

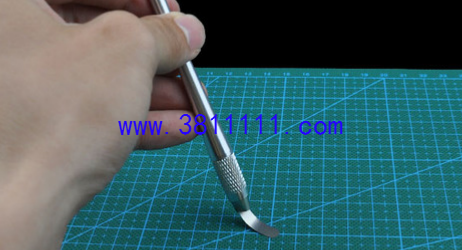

操作方法类似于下图:


热风枪加热模块引脚至焊锡熔化，继续加热，取用两倍引脚宽度的插片沿引脚与主板的缝隙缓缓摇摆着插入，即可断开引脚与主板的焊接。

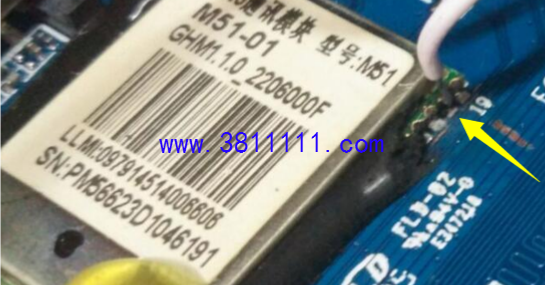

广宏M51(科海板载M51)模块RX接地
科海板载M51签名模块RX脚接地解决办法:

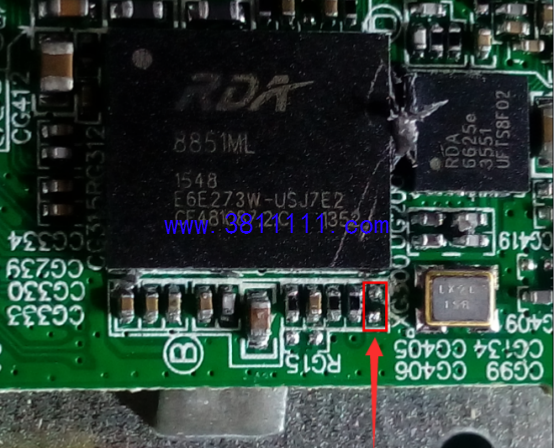

如上图，科海板载RDA签名模块右下角的位置，仔细清理除胶后，RDA主芯片右下角红框内贴片电阻焊盘出厂为焊锡拖焊短接，去除焊锡即可。
