中9第三代户户通机顶盒泓安VA056模块刷机植基站方法与步骤
泓安VA056为RDA芯片模块，可刷版本为02620004,该厂家的模块已于2016年1月20日被广电禁止授权。RDA芯片模块，我们需要用到的刷机软件为RDA刷机软件ProductLineToolV8.00.04_ 20120718 ( 包含写IMEI工具)


因为泓安模块已经被禁止授权，因此市面上有一些贴着M51标签的泓安模块模块软件版本是广宏重新刷的，硬件还是泓安的，因此还是按泓安的图纸进行连接，注意天线口位置。

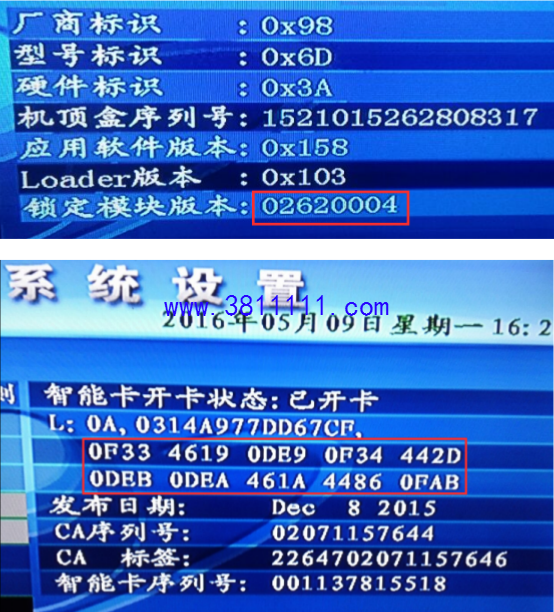

接下来查看模块版本和CA卡授权基站信息的小区码:


如图，选取其中几个授权小区码，如0F33 0DE9 0F34备用,VA056需要用到一个5086K的LOD文件和一个5086K基站修改软件。

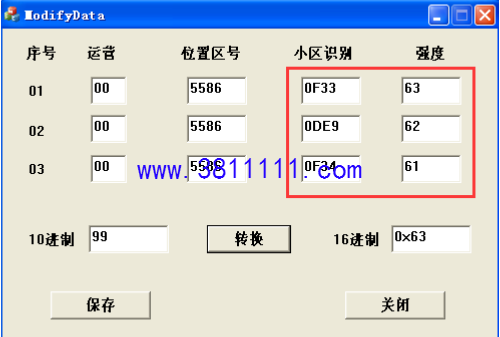

打开5086K基站编辑工具，拖入5086K的LOD:


运营商填00(移动)即可，位置码随便编写，小区码填前面查到的CA授权小区码，信号强度16进制，尽量按数值高低排列。检查无误点保存即可。
5086K LOD模块版本号不可修改，刷后统一显示为08200808，无需担心。

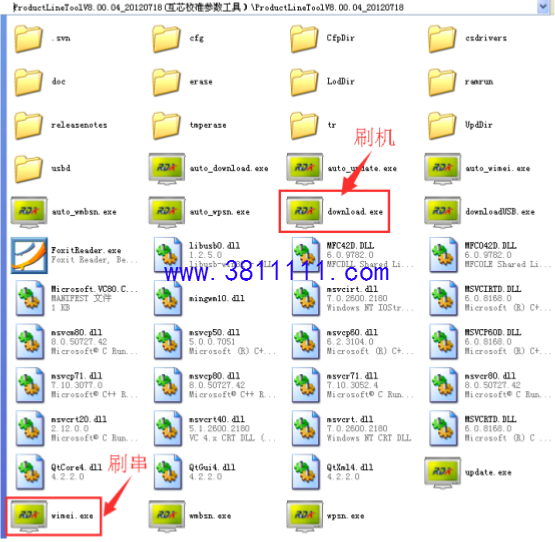

连接PL2303HX刷机小板3根线到VA056模块图纸红色箭头标示的RX、TX和地线，PL2303HX刷机小板插到电脑USB口,打开RDA刷机软件ProductLineToolV8.00.04_ _20120718

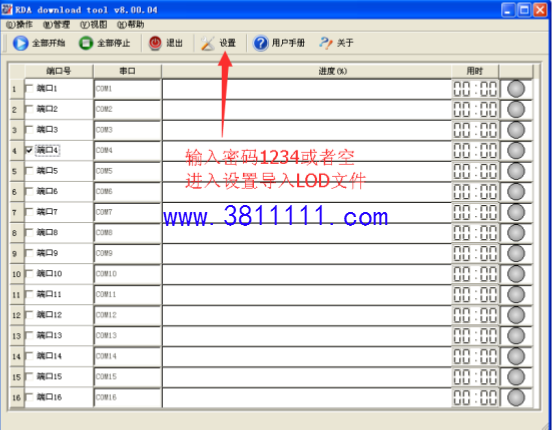

点软件的设置按钮，输入密码1234或者空，点开下载-→程序文件→浏览，导入刚刚编辑好基站的5086K LOD文件。

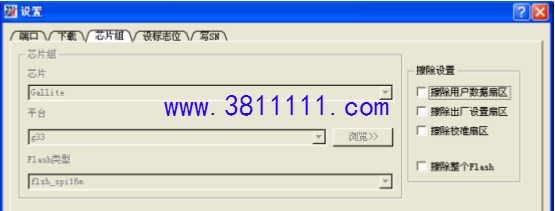

导入LOD以后会看到芯片组选项灰色，其他设置不需要打钩。

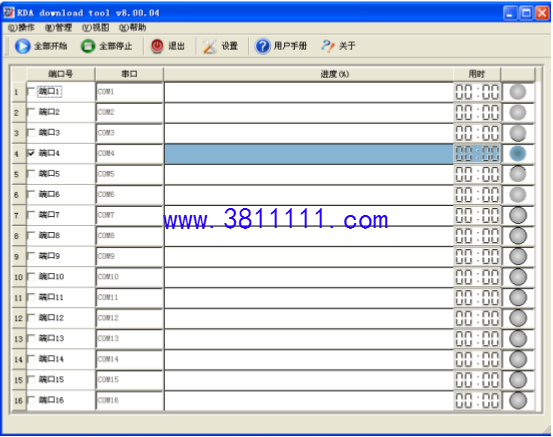

刷机如果不能100%成功，可以将上图擦除设置的《擦除整个FLASH》打钩后再刷一次回到RDA刷机软件主界面，勾选刷机小板的正确端口，点界面的全部开始按钮，端口打开后进度框呈蓝色。


机顶盒开机，如果RX、TX连接正确，机顶盒开机后，刷机软件就有黄色进度条滚动了,


进度达到100%，显示绿色完成即完成了刷机，关机。


注意:泓安模块刷LOD以后，串号大部分会丢失，PL2303HX小板接线无需改动，RDA刷模块串号用到的是RDA刷机软件里的wimei.exe。

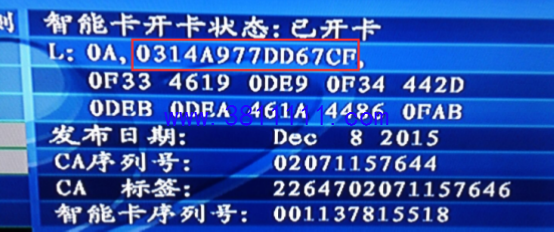

准备工作如下:一般机器底部条码贴纸上面都有模块串号，有的机器模块串号条码.上面没有标注，就需要回到本机前面查看的CA卡授权信息，查看模块的16进制授权码:

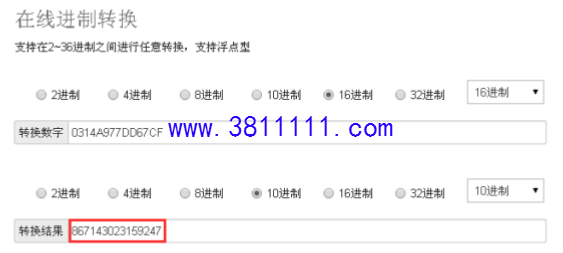

如上图两个逗号间的14位授权码，在线16进制转10进制就是模块15位串号了:

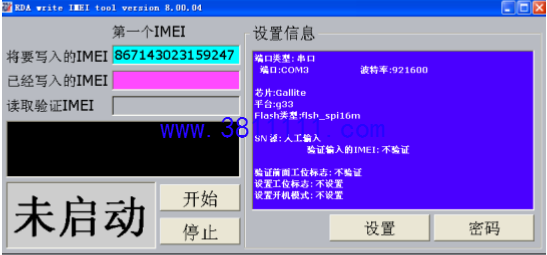

8671430231 59247即为模块1 5位串号打开RDA刷机软件里的wimei.exe

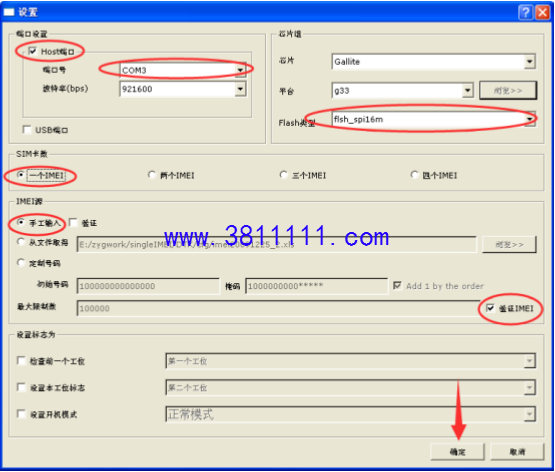

点击设置按钮，密码1234或者清空


如上图一样勾选，按确定保存配置。然后回到主界面输入待刷的15位串号



点击开始按钮后，机顶盒开机，几秒就可刷入。


注意: RDA芯片的模块刷完以后必须清空主板的24C128，插空白卡即“一清二白”使模块初始化，准备成功。否则会开机显示模块异常2。
