南星ANAM S9型卫星接收机不通电的故障维修
一台南星ANAM S9型卫星接收机，通电后无任何反应。

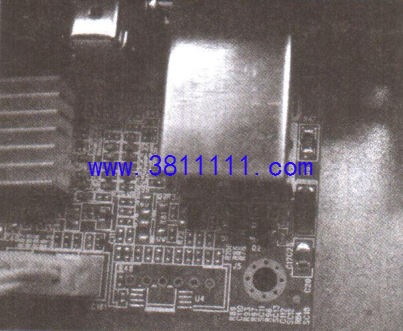

本机电源板输出一组12V供电到主板，再由主板上的电源管理芯片DF1506及外围元件变换输出5V.3.3V.1.8V.1.2V和LNB五路供电。通电测量，电源板12V输出电压仅1V,断开电源板与主板的连线后12V恢复正常。目测电源板上滤波电容没有鼓包现象，怀疑主板短路。用数字万用表二极管挡测量主板上12V输入端的正反向阻值均正常,看来二级供电负载有问题。为快速找到故障元件,决定使用“烧机法",将12V维修电源接入主板，此时输出电流达5A,几秒钟后主板上LNB极化供电滤波电容C20冒烟变黑，如图1所示。拆下C20测量，其两脚间阻值为0Ω。更换C20后再次通电,整机电流不到0.2A.且面板显示正常,于是接上室外天线开机,故障排除。
