TCL王牌L46P10BD液晶电视无光检修

于海华

        通电测试，发现开机有铃声，但无背光源，无像，初步分析故障应出现在47L电源板和显示屏上，于是对电源板的待机电压3.3V，PWM电压24V，12V及PFC电压390V电压进行测试，均属正常。

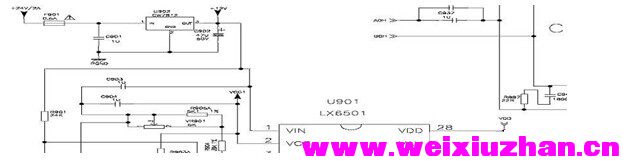

        由于该电源板属二合一，一体电源（即电源与背光合二为一）于是对电源板的背光控制ICU901（LX6501）的工作条件进行测量，发现该IC的第二脚供电为0V（正常应为12V），然后顺着该线路逐一排查，发现F901（0.5A），C901（1U）已损坏F901保险处于开路状态，电容C901处于短路状态（24V经F901后为U902（CW7812提供电压后输出12V为背光控制ICU901提供工作电压，因C901短路而烧F901）更换后开机一切正常。
