全自动洗衣机原理与维修

守候幸福者

    随着人们生活水平的提高，人们希望能腾出更多的时间去学习、工作。全自动洗衣机能够自动完成预洗、洗涤、漂洗、脱水甚至烘干，洗衣全部过程不用人工参与。许多家庭都选择了全自动洗衣机。因此学习全自动洗衣机的维修方法就显得极为重要。

    知识目标

        （1）掌握波轮式全自动洗衣机的工作原理。

        （2）掌握滚筒式全自动洗衣机的工作原理。

        技能目标

       （1）掌握波轮式全自动洗衣机的结构和主要元器件的作用。

       （2）掌握滚筒式全自动洗衣机的结构和主要元器件的作用。

       （3）掌握波轮式全自动洗衣机的常见故障的维修方法。

       （4）掌握滚筒式全自动洗衣机的常见故障的维修方法。

    任务一  认识波轮式全自动洗衣机的结构

        任务分析

    本单元主要学习掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。同时认识波轮全自动洗衣机的结构。

        基本知识

    一、波轮全自动洗衣机的洗衣原理

     全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。

        全自动洗衣机在程控器的控制下自动完成洗衣的全过程。洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。

    二、进水电磁阀的工作原理

    进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。进水电磁阀实物图和结构图如图7-1所示。进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，自来水通畅地流入洗衣机。

    进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。其工作原理是，电磁铁线圈通电后，形成磁场，吸引铁质阀芯上移，离开膜片，水流导通。电磁铁线圈失电后，在复位弹簧及重力作用下，阀芯下沉压紧膜片堵住水道，停止向洗衣机内注水。进水电磁阀的进水口一般有一个过滤网，以防污垢堵塞进水电磁阀橡胶阀。

    三、水位开关控制原理

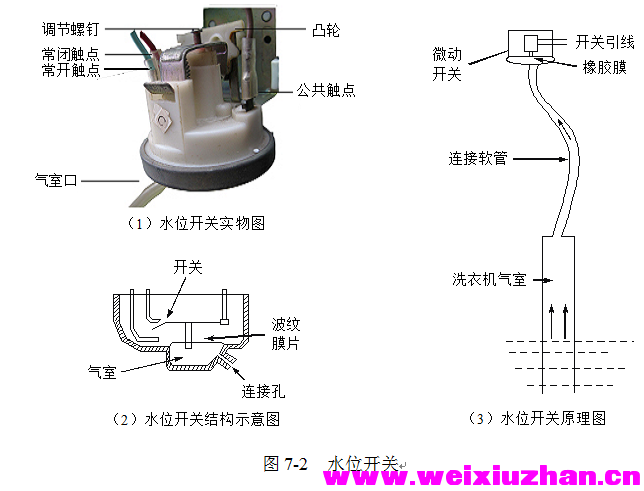

    水位开关又叫做水位压力开关、水位传感器、水位控制器，它是利用洗衣桶内水位高低潮产生的压力来控制触点开关的通断，结构如图7-2所示。水位开关用塑料软管与盛水桶下侧的储气室口相连接。当向盛水桶内注水时，随着水位的升高，储气室的空气被压缩，并由塑料软管将压力传至水位开关。随着气压逐渐升高，水位压力开关内的膜片变形并推动动触点与常闭触点分离，常闭触点与公共触点迅速断开，常开触点与公共触点闭合，从而将水位已达到设定值的信号送至程控器或将连接进水阀电磁线圈的电路断开，停止进水。当洗衣机排水时，随着盛水桶水位的下降，储气室及塑料软管内的压力逐渐减小，当气体压力小于弹簧的弹性恢复力时，常开触点与公共触点迅速断开，常闭触点与公共触点闭合，恢复到待检测状态。

    旋转水位开关的旋钮选择水位，就是旋转凸轮，通过改变压力开关凸轮的位置可改变恢复弹簧的弹性力，进而改变橡胶膜片变形所需气体的压力，改变水位的设定值。

    基本技能

    技能训练  认识波轮式全自动洗衣机的结构

    一、波轮式全自动洗衣机的结构

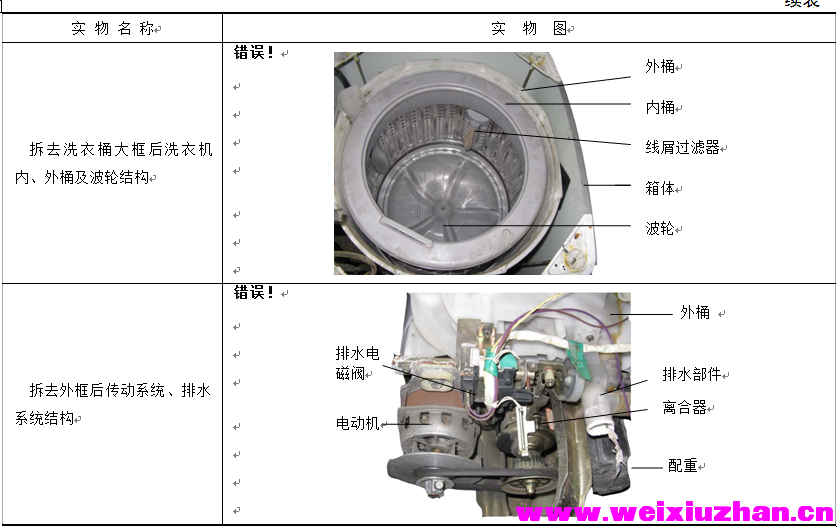

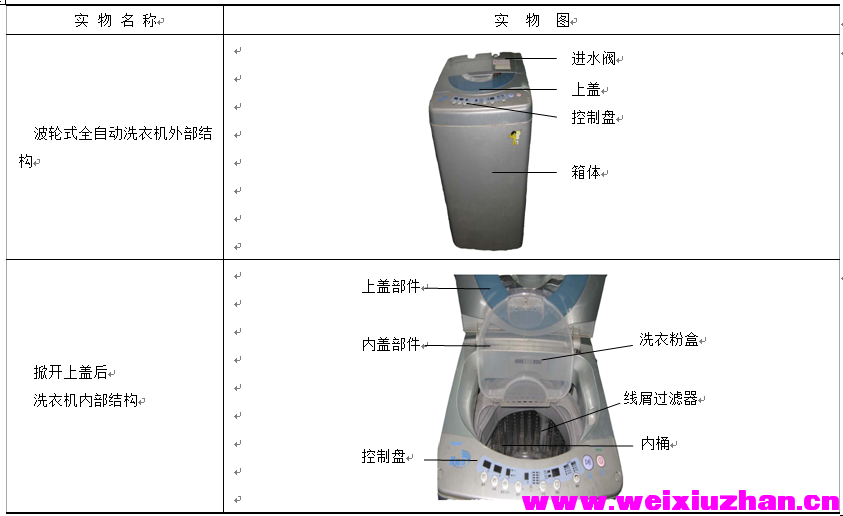

    波轮式全自动洗衣机的结构如表7-1所示。

表7-1  波轮式全自动洗衣机的结构

    二、主要元器件的作用与检测方法

    波轮式全自动洗衣机主要部件的作用及检测方法如表7-2所示。

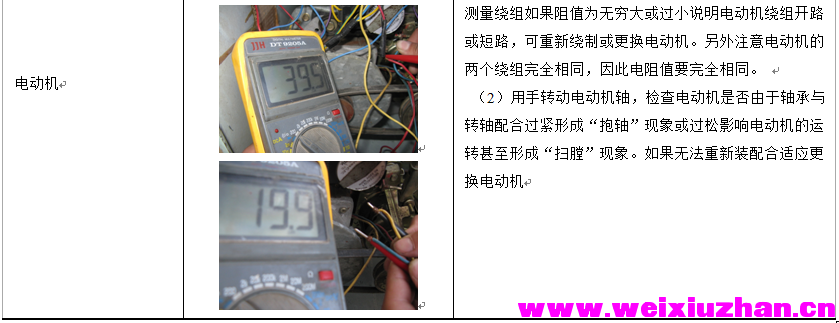

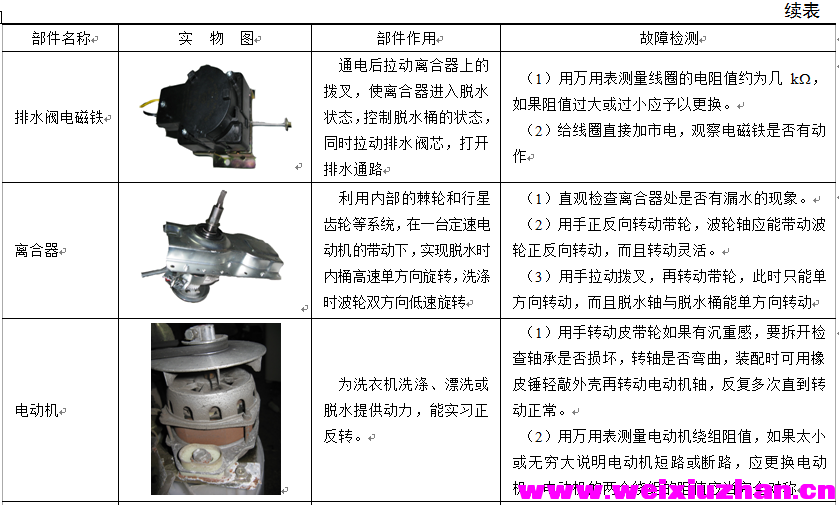

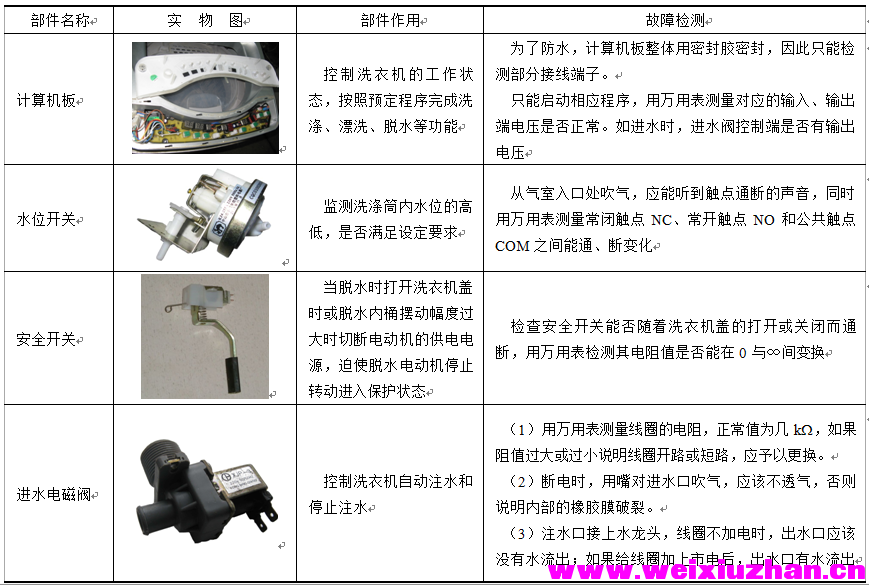

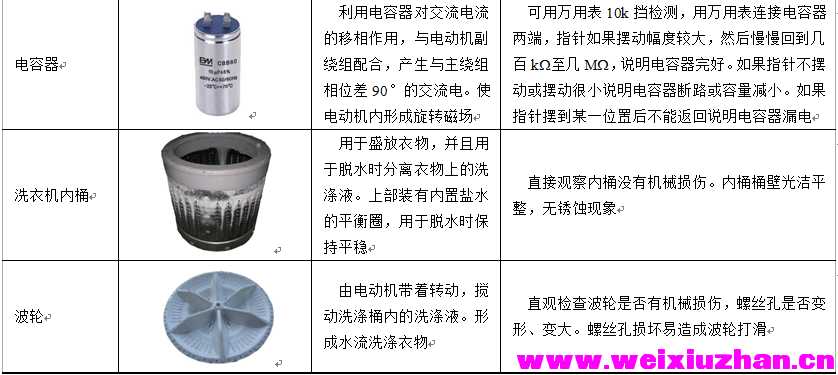

表7-2  波轮式全自动洗衣机主要部件的作用及检测方法

    任务二  检修波轮式全自动洗衣机的常见故障

        任务分析

    本单元主要学习波轮式全自动洗衣机的电路组成与工作原理，掌握波轮式全自动洗衣机的常见故障的检修方法。

       基本知识

    一、波轮式全自动洗衣机的电路原理

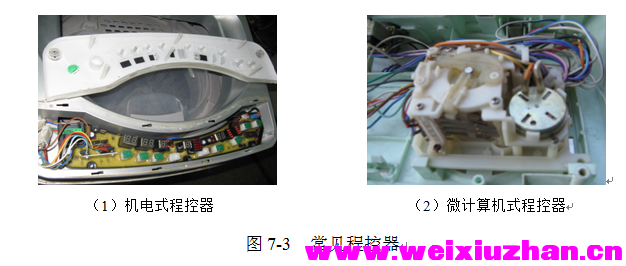

    全自动洗衣机依据程控器的种类可分为微计算机式程控器全自动洗衣机和机电式程控器全自动洗衣机两种，如图7-3所示。

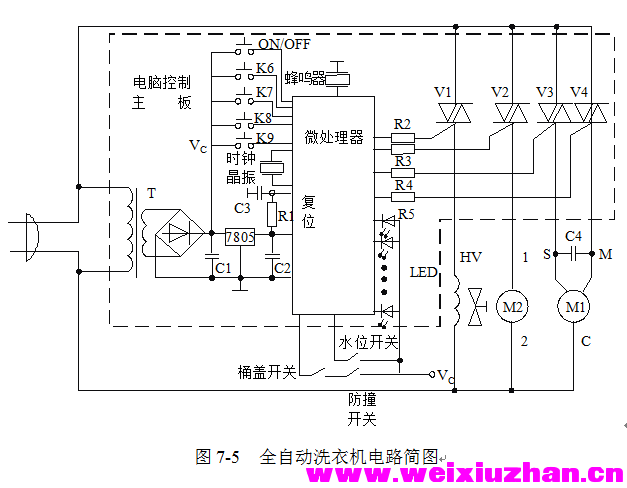

    微计算机式程控器全自动洗衣机是由CPU芯片发出各种指令，利用电磁铁或晶闸管控制电器执行部件运行的。机电式程控器全自动洗衣机是通过程控器内的各个触点分别接通和断开，来接通和断开线路控制电气部件运行的。无论哪一类型的电气控制系统，它们控制的对象都是一样的，即进水电磁阀、排水电磁阀和电动机；它们的检测机构也是一样的，即盖（安全）开关和水位（压力）开关。全自动洗衣机控制系统方框图如图7-4所示，电路简图如图7-5所示。

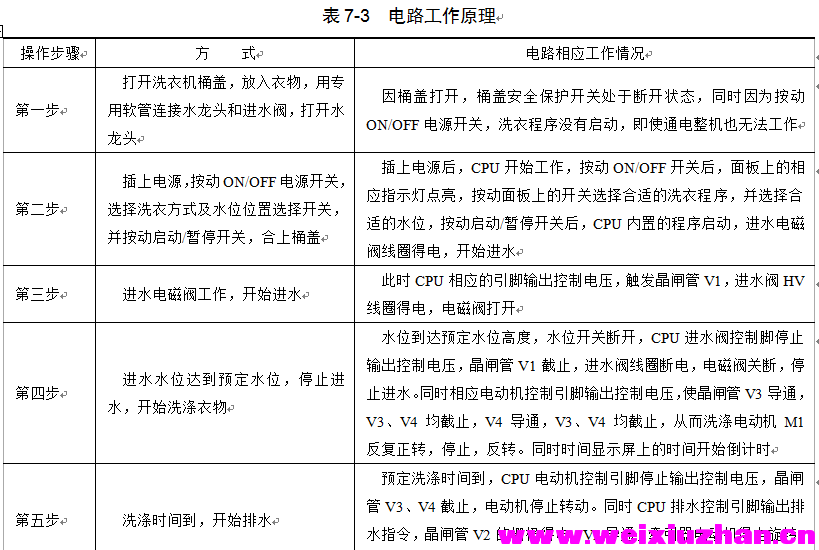

    电路工作原理如表7-3所示。

    二、离合器的工作原理

    离合器是波轮式全自动洗衣机的关键部件，它主要的作用是在电动机启动后，通过三角皮带传动作用，将电动机的动力传递到离合器上，离合器就可实现洗涤和漂洗时的低速旋转和脱水时的高速旋转，并执行脱水结束时的刹车制动的动作。减速离合器的动作受排水电磁铁的控制，有洗涤和脱水两种状态。洗涤时，电动机运转，通过减速离合器，降低转速带动波轮间歇正反转，进行洗涤，此时洗涤脱水桶不转动；脱水时，电动机运转，通过离合器，不减速（即高速）带动洗涤脱水桶顺时针方向（从洗衣机上方向下看，下同）运转，进行脱水，此时波轮也随着洗涤脱水桶一起运转。

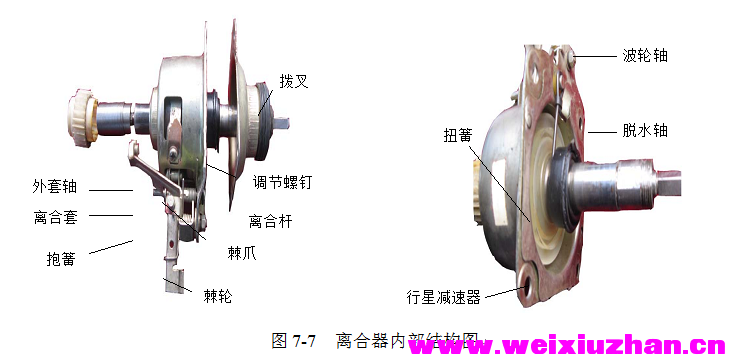

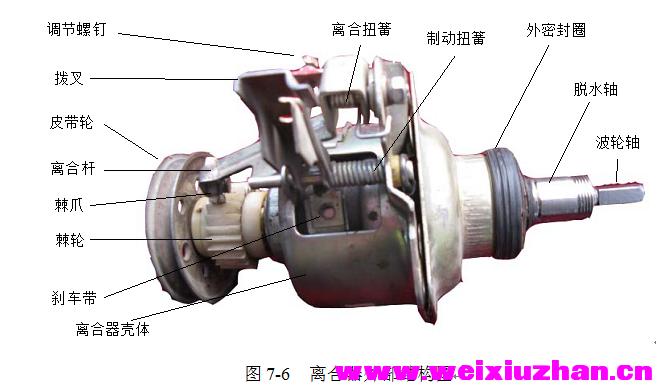

目前波轮全自动洗衣机通常使用减速离合器，减速离合器的的结构如图7-6、图7-7所示，它主要由波轮轴、脱水轴、扭簧、刹车带、拨叉、离合杆、棘轮、棘爪、离合套、外套轴以及齿轮轴等组成。

    减速离合器的工作原理如下。

    拨叉是一个杠杆联动控制机构。拨叉的头部装有棘爪，拨叉的动作由排水电磁铁的动铁芯所控制。脱水轴又称上离合轴，与洗衣机内桶相连。波轮轴用于与波轮相连。刹车带用于抱紧外套轴（又称离合轴）。行星齿轮减速机构在刹车盘内，行星齿轮机构只降低转速，不改变转动方向。

    洗涤期间：排水电磁阀断电关闭。拨叉上的棘爪将棘轮拨过一个角度，抱簧松开，离合套和脱水轴脱离；拨叉的另一端控制刹车带使之抱紧刹车盘。当电动机带动离合器带轮旋转时，带轮只带动洗涤轴，使波轮旋转（双相间歇换向）；而脱水轴被刹车带抱紧，再加上脱水轴扭簧的控制，脱水轴不能被电动机带动。

    脱水期间：排水电磁阀通电开启。拨叉被拨过一个角度，棘爪和棘轮脱离接触，抱簧将离合套和脱水轴抱住，使之连成一体产生联动。同时，离合器顶开螺钉推开摆动板，刹车带被松开，刹车盘不再被抱紧。即当电动机带动离合器皮带轮旋转时，皮带轮带动离合器脱水轴做顺时针方向旋转。

    基本技能

    技能训练一  波轮式全自动洗衣机不能洗涤故障检修    故障现象

    进水完毕后，波轮不转动。

    故障分析

    波轮式全自动洗衣机洗涤不工作故障的原因可能有机械故障和电气故障两方面。

机械故障主要有：波轮被异物缠住或卡住；螺丝孔变形、变大造成波轮打滑；皮带磨损、老化、过松或脱落；皮带轮紧固螺钉松动无法带动波轮转动；离合器轴锈蚀卡死造成离合器轴无法转动。

    电气故障主要有：电容开路或失容；电动机绕组损坏；电动机供电电路中有断路故障，电动机得不到工作电压不能正常工作；程控器或计算机板等故障不能向电动机提供电压。

    故障检修

    波轮式全自动洗衣机不能洗涤故障检修，首先通过观察是否能听到电动机转动的声音来缩小故障范围。

        1．波轮式全自动洗衣机洗涤不工作电动机有声故障检修

波轮不转但能听到电动机的转动声音，说明电动机的供电电路正常，故障应在动力传动部分，检修方法如表7-4所示。

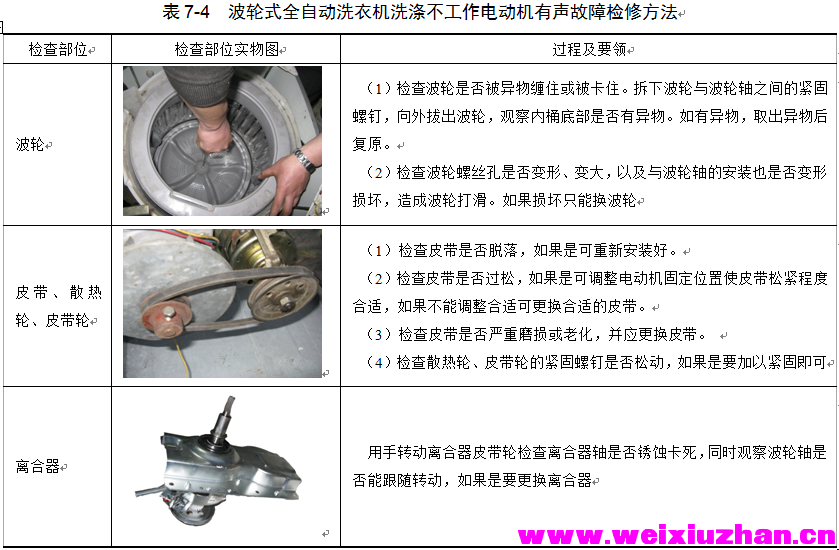

表7-4  波轮式全自动洗衣机洗涤不工作电动机有声故障检修方法

       2．波轮式全自动洗衣机洗涤不工作电动机无声故障检修

    波轮式全自动洗衣机洗涤不工作，电动机无声故障说明故障可能是电动机完全断路，或电动机的供电电路故障，没有给电动机绕组供电。具体检修方法如表7-5所示。

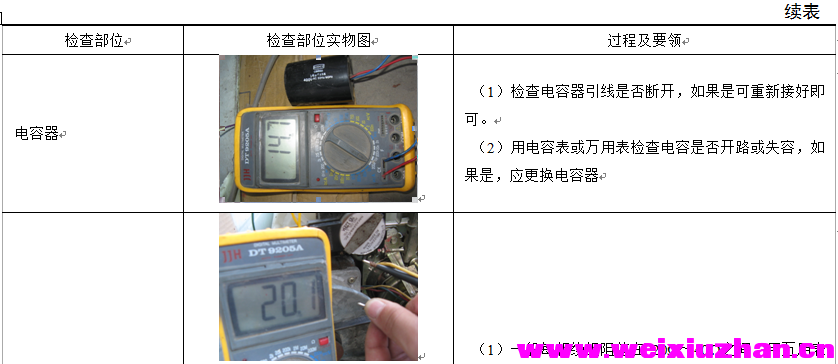

表7-5  波轮式全自动洗衣机洗涤不工作电动机无声故障检修方法

    技能训练二  波轮式全自动洗衣机不能排水故障检修    故障现象

    洗涤结束后，洗衣机不能自动排水。

    故障分析

    波轮式全自动洗衣机不能排水故障分析如下。

    （1）排水牵引器电动机或电磁铁损坏造成不能排水故障。

    （2）排水阀或排水管被异物堵住造成不能排水故障。
