黄河HC5405系列TV电源电路故障及修复

于海华

        说明：在检修该电源时，如发现保险丝Ｔ2A 烧迹严重，且开关管V807击穿短路时，一般将会造成电源大面积损坏。较轻时常见的是V803、V806、V814、VD810、R822等同时损坏；较重时 V803、V804、V805、V806、V807、CD810、VD813、VD815、VD816、VD819和R819、R822均全部受损，此时应过细检查，在未完全排除故障隐患前，不要轻易通电，以免故障扩大。
        2、根据检修实践，本电源在检修中不宜空载检修。因本电源保护功能较全，所以空载检修时因瞬间峰值电压较高而电源会自保护停机。如电源本身存在故障隐患时，空载检修容易使故障扩大。
        故 障 现 象
        故障部位和元件
        处 理 方 法
        零件参数
        备 注
        有时正常，有时水平方向中间有一条 6cm左右雪花点干扰带从上向下移动，并有噪音
        较多见的是电源开关S801接触不良，因打火而形成干扰带
        屏幕左上、 右上或左下、右下角出现彩色异常
        一般系RT801消磁电阻不良，一端脱焊或损坏
        应更换同规格削磁电阻
        行幅严重收缩、闪烁并有“S”形边缘， 机内有“吱吱”燥音　
        300伏滤波电容C812（150µF/400V） 严重漏电或失效　
        有时能启动，有时不能启动；不能启动时测一下V804C 极电压即 启动，但启动后无图、无声，指示灯不亮　
        副电源启动电阻 R826（均330KO）其中一只阻值有变化　
        启动后副电源无+5V输出，CPU不工作，所以无图无声指示灯也不亮　
        基本不能启动，个别时候偶尔启动一次，启动后无图、无声，遥控全部失灵
        副电源启动电阻 R826或R827（均330KΩ）电阻其中一只开路
        因无+5V电源输出，使CPU不工作而无图无声
        开机指示灯不亮，无光无声；但关机瞬间屏幕一闪
        副电源过流保护 电 阻R819（220Ω/1W)烧断
        开机后指示灯亮，有时自停机，停机后能自启动，但自启动后无图声
        副电源过流保护 电 阻R819(220Ω/1W)阻值便小,一般将为50Ω左右
        这时副电源虽有低于+5V电压输出，但CPU工作异常
        开机后全无，查保险丝T2A断(严重烧黑)
        一般系电源开关管V807击穿短路， 常见的是V803、V805、 V806、VD813、VD810、 R822等同时损坏
        如开关管击穿，异造成电源大面积损坏，应仔细检查
        开机后电源 指 示 灯VD701亮，但电源始终不能启动
        欠压、过压保护电路的电阻R804(220Ω)开路
        二极管VD813(1S1555)开路或损坏
        VD813常因V807击穿而同时击穿
        6.2V稳压二极管VD810(04AZ6.2Y)开路
        常因过压而击穿
        +B输出端脉冲整流二极管VD820(LERB4406)开路
        VD820常因主负载有短路电流过大而被击穿开路
        光电 耦 合 器 VD819(TLP631)损换或开路
        较常见为自然损坏
        开机后需等待5～10分钟后，机器才能自行启动，启动后其它正常，但字符向右移8cm左右
        一般系 C834（100µF/16V）电容容量变小或正、负极接反。此时测+5V输出电压只有4V左右
         不能开机，一开机即烧保险丝T2A
        一般系 +B135V 输 出端的滤波 电 容 C837(100µF/200V)热击穿
        常见此电容下机后测量一切正常。应代换试之
        初开机光栅两边不断伸缩闪烁， 有 “扑扑”声， 数秒钟后恢复正常，换台时也伸缩
        一般为C805或C806不良;较多见为C805(47µF/25V)性能不良（图上错标为C807)
        开机其它正常，但台标和右上角显示的频道号左右摆头或跳跃

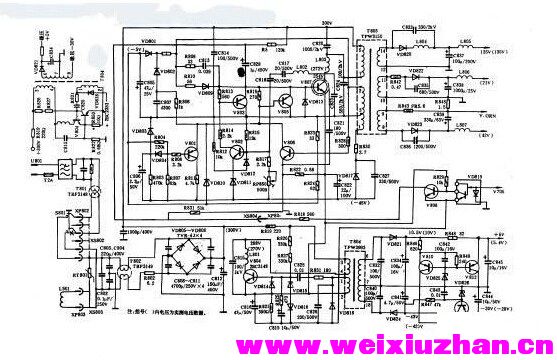

        这是副电源电压不稳定之故，如查不出故障原因时需按图１改动电路即可
        开机能启动、有 噪 波点，但无图无声。有时开机正常，看一 会 后图、声消失，遥控失灵
        较常见的是厂家改动电路中的R850(10Ω)电阻一端脱焊，重新焊好即可
        见附图

         开机工作一会儿后 自熄，无光栅无伴音，指示灯也不亮
         副电源V804(2SC3148)不良，手摸V804管很烫手
         常见为V804不良，烧断R819保护电阻
         收看中经常自停机
         行逆程电容C420(390pF)容量过小，使反峰压过高而保护停机
         图标值C420为680pf实际使用的为390pf，应更换为680pf
         检修中连烧R819或同时连烧几套R819和V804管
         副电源正反馈电容 C825（0.01μF/100V）不良或失效
         检修实践证明，该电容耐压过小，应使用0.01μF/400V电容
         开机无光栅，无伴音，指示灯也不亮
         副电源5V限流电阻R848（82Ω/1W）电阻开路。副电源VD818（1S1586）二极管击穿
         造成副电源无+5Ｖ输出，ＣＰＵ不工作
         开机后指示灯亮，但无光栅无伴音
         R815阻值由13KΩ上升至20～30KΩ左右。R734(510Ω)电阻开路
         使输出电压升高，从而引起过压保护
         开机收看基本正常，但换台时图、声瞬间闪动或停顿
         一般系开关管过流取样电阻R822（0.08Ω）电阻阻值太大
         开机后图声均正常，但行、场幅均缩小
         R805(10Ω/1W)电阻阻值增大
         R805增大后，+135V、+43V电压均降低
　      开机指示灯亮，但无光栅，无噪音
         R820(120kΩ/1W)电阻开路
         因R820开路后，V807基极缺启动电压和电流
         屡烧副电源电阻R819或副电源开关管V804
         副电源变压器T804局部短路；副电源次极滤波电容C834正负极焊反
         电源可靠性改进措施
         将C825由原来的0.01μF/100V改为0.01μF/400V。
         将R818由原来的560Ω/0.25W改为470Ω/0.25W。
         将R829由原来的10kΩ/0.25W改为5.1kΩ/0.25W。
         核对印刷电路板上副电源电路中C834的标记（负极应标在靠近四组合按键一边）。
         按图1所示在副开关电源电路中增加保护电路。
