多个开关控制一个灯泡

马无祖 · 发表于 2014-11-6 13:02:03

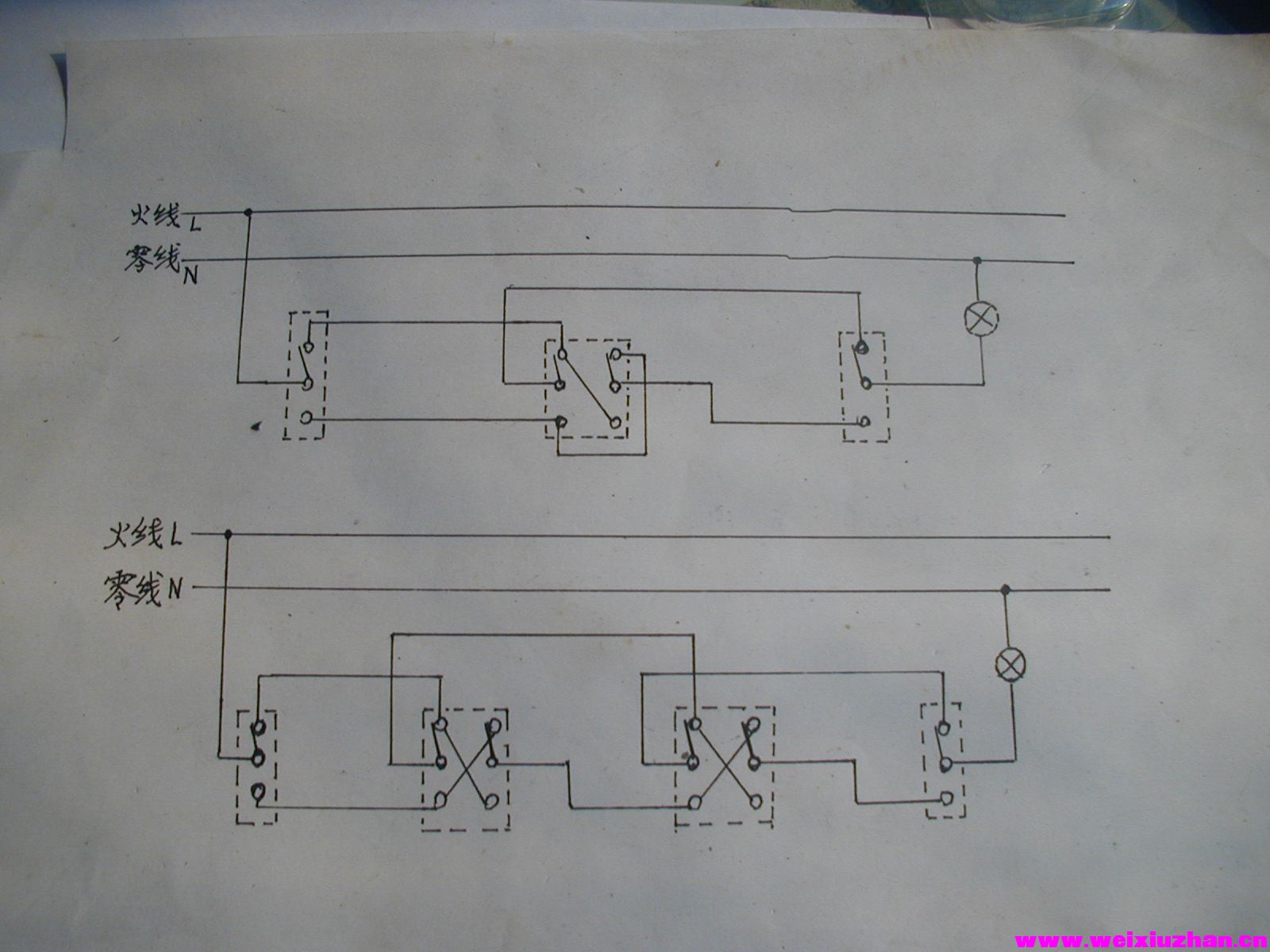

用多个开关控制一个灯泡，看下图，就能找出规律，不管用几个开关就能顺当控制一盏灯。人们在日常生活中常能用到的。

简志忠 · 发表于 2014-11-6 20:46:53

谢谢学习了

yhxx3811111 · 发表于 2014-11-7 07:14:52

好技术谢谢楼主

探秘世界 · 发表于 2014-11-7 09:42:14

中间的开关是双联吧，画的不直观。

马无祖 · 发表于 2014-11-7 12:24:48

本帖最后由马无祖于 2014-11-7 12:30 编辑

探秘世界发表于 2014-11-7 09:42
中间的开关是双联吧，画得不直观。不是双联，而是双刀双掷的开关。

a830618 · 发表于 2014-11-7 14:18:41

蛮实用的

羊庄维修 · 发表于 2014-11-7 17:43:57

猪头炳 · 发表于 2014-11-7 21:47:12

很久之前看到过一本电工书上有，不过现在忘记了。可以加N个开关控制一盏灯，谢谢分享

有些修 · 发表于 2014-11-7 22:55:34

不太实用。双联开关才是常用的。

探秘世界 · 发表于 2014-11-8 14:59:14

马无祖发表于 2014-11-7 12:24

那应该用虚线连起来阿。
