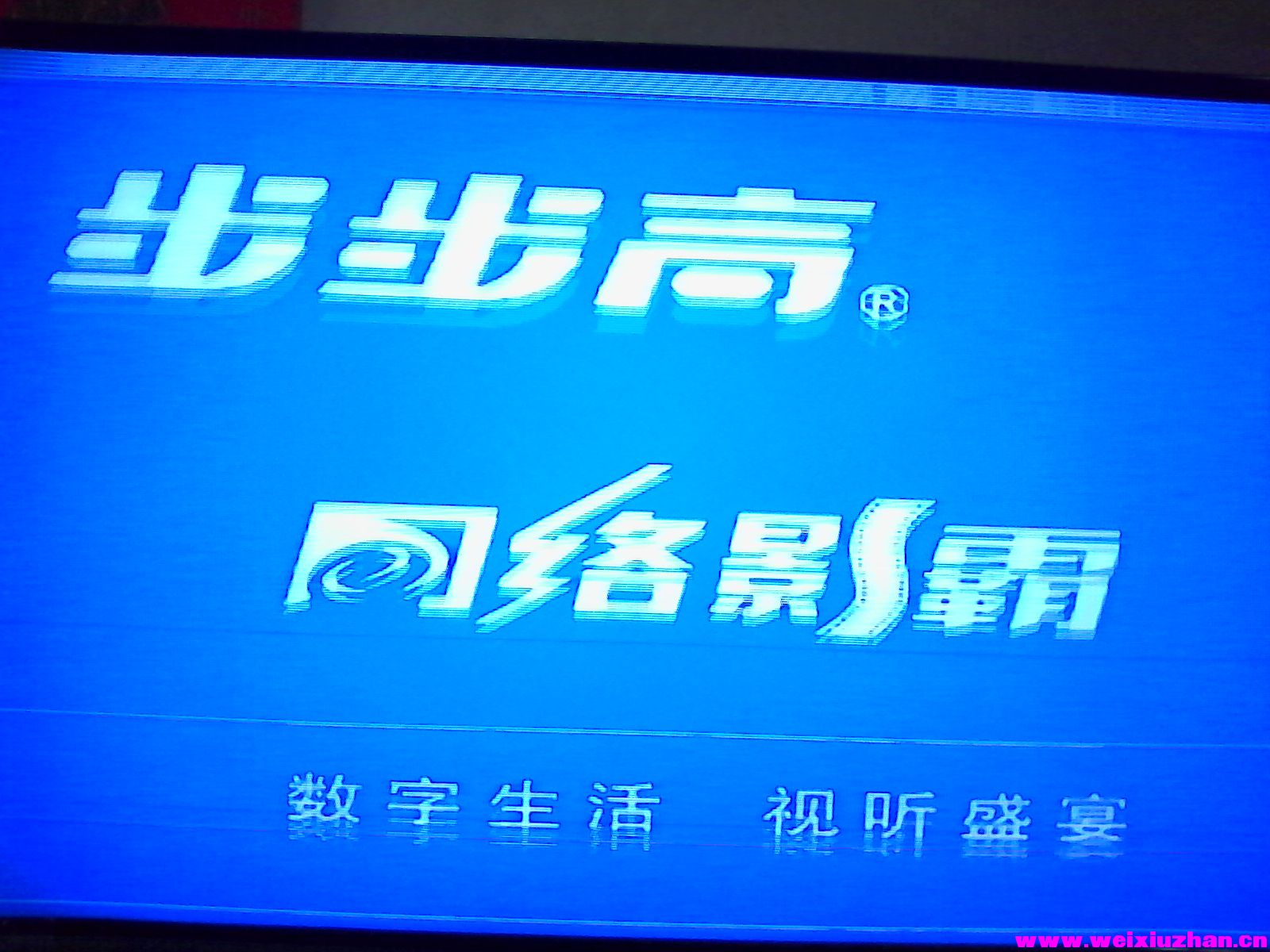

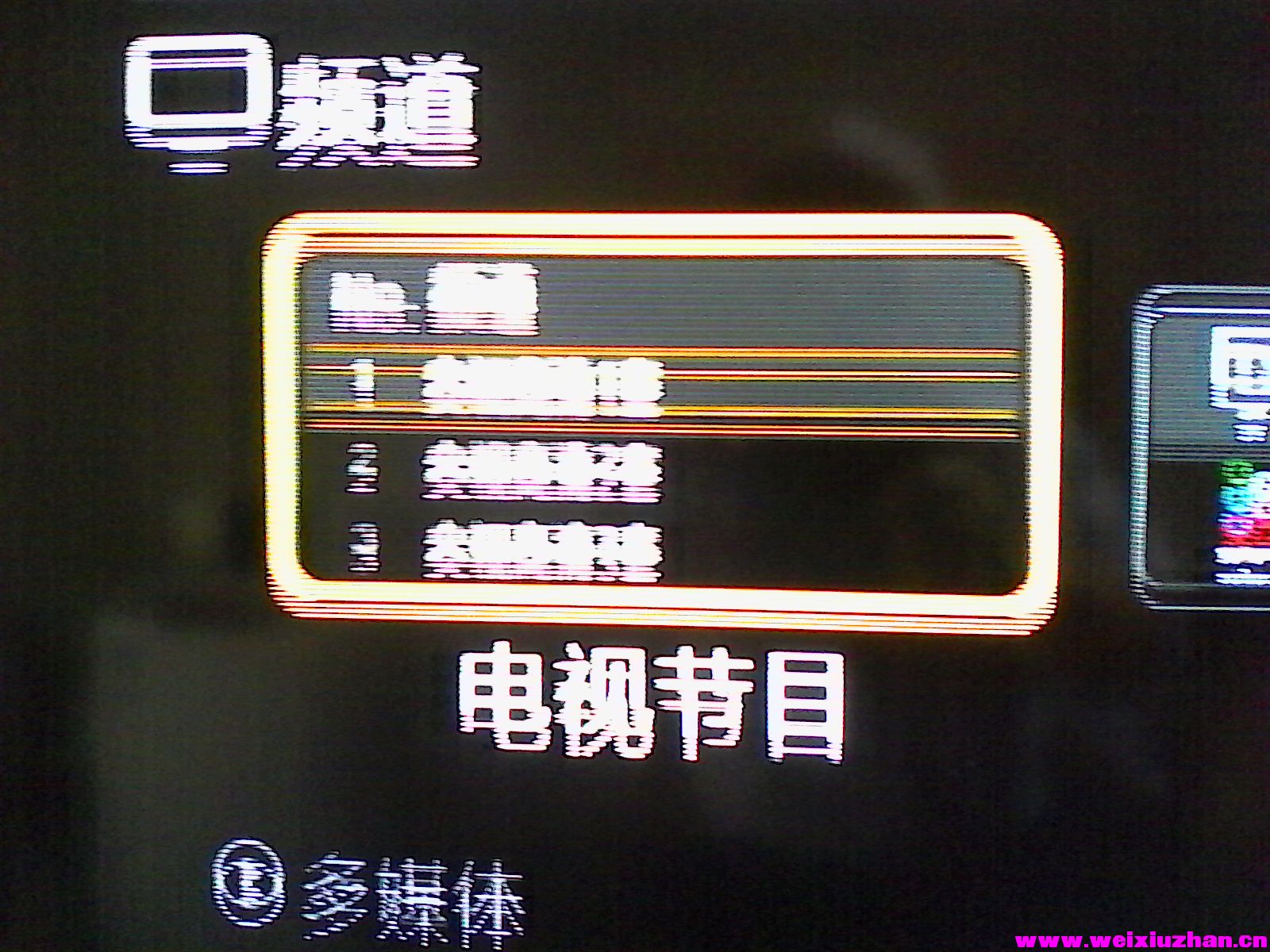

求助乐华液晶43C720D图像上下微颤，下部有重影

单晶冰糖 · 发表于 2014-9-15 09:06:23

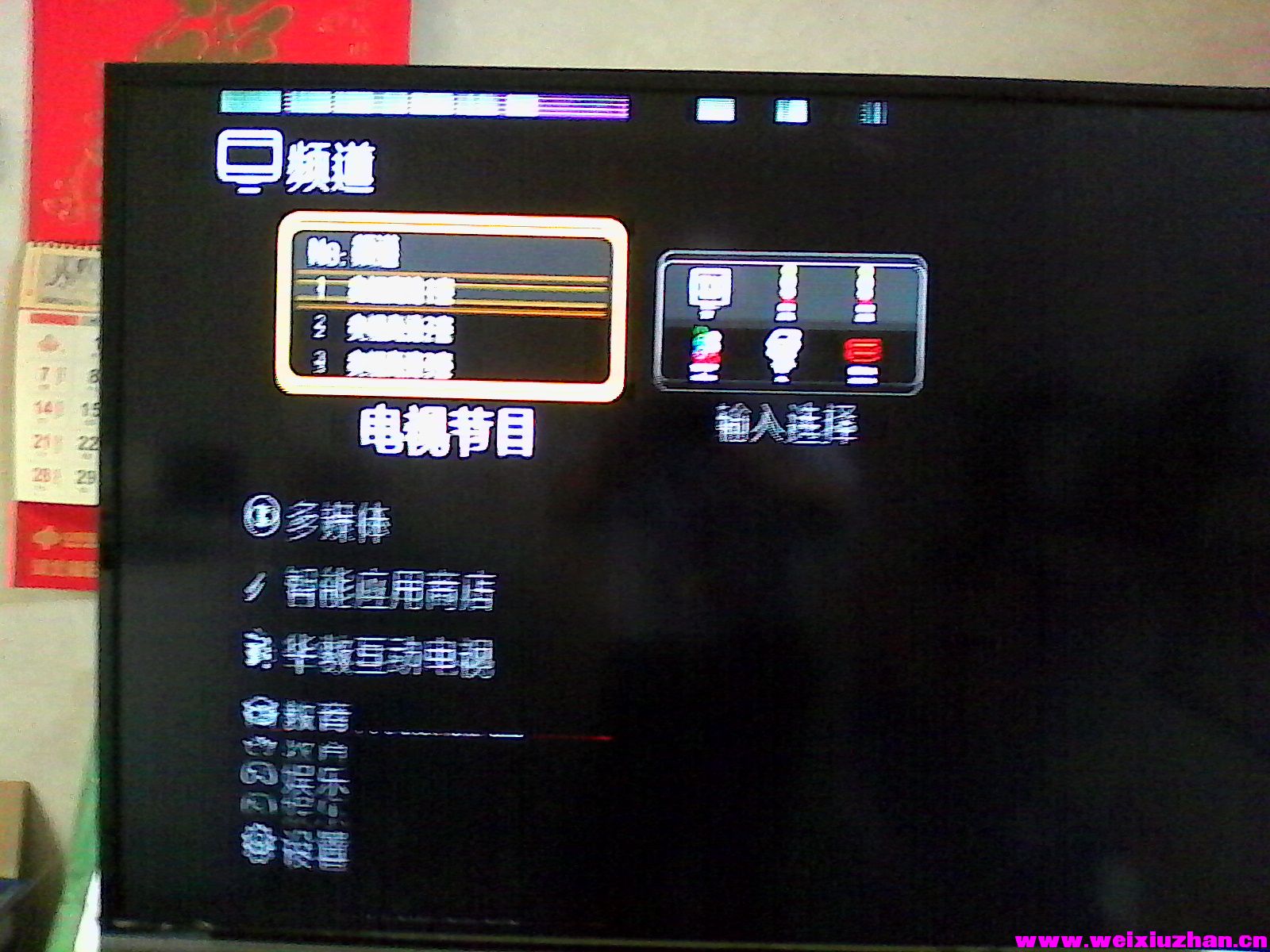

没信号输入时，出现网格光栅，屏幕上有移动的暗区，菜单能全部显示。

单晶冰糖 · 发表于 2014-9-15 09:16:00

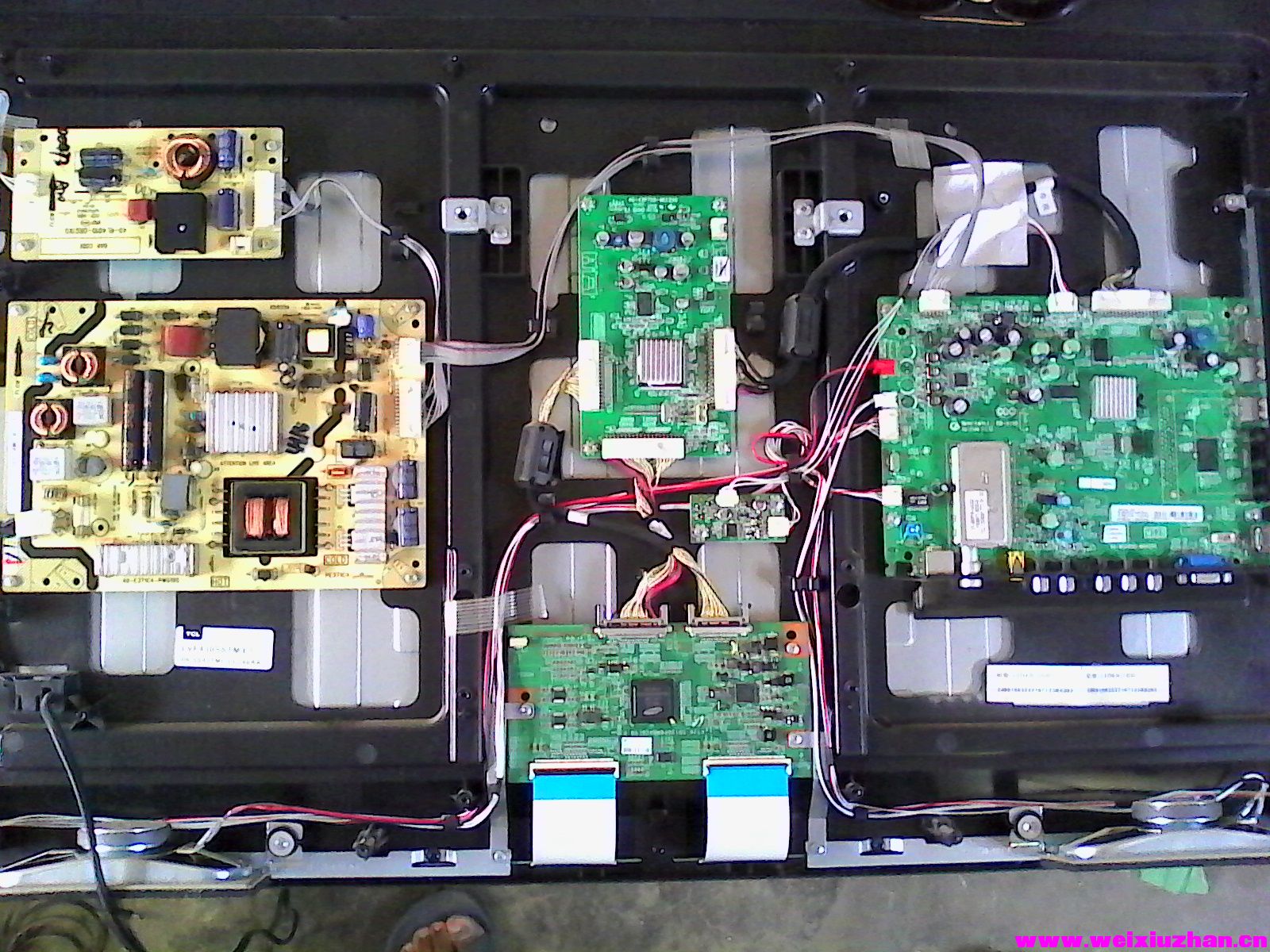

结构图

春法维修 · 发表于 2014-9-15 09:48:50

逻辑板或者屏问题

单晶冰糖 · 发表于 2014-9-15 20:07:18

自答一次进一步测量逻辑板上标注点的电压值，发现3.3伏正常，5伏为零，12伏严重偏低，约4伏左右，从倍频板来的12伏电压正常，拔掉两组屏线，以上数值都不变，主观估计是逻辑板出问题了。寻高人指导

雷铁龙 · 发表于 2014-9-15 22:08:45

跟我发的贴图象很相似应该是逻辑板的故障了看看我的帖子吧

单晶冰糖 · 发表于 2014-9-16 07:07:51

雷铁龙发表于 2014-9-15 22:08
跟我发的贴图象很相似应该是逻辑板的故障了看看我的帖子吧

谢谢，我看看

邓汉斌 · 发表于 2014-9-16 17:05:57

故障确定了就好办javascript:void(0)

单晶冰糖 · 发表于 2014-9-18 07:50:03

谢谢各位关注帖子的朋友
