创维21D08HN故障求指教。

南峰山

npc 发表于 2014-6-9 21:44
大板上有5800开头的，后面就是机芯号

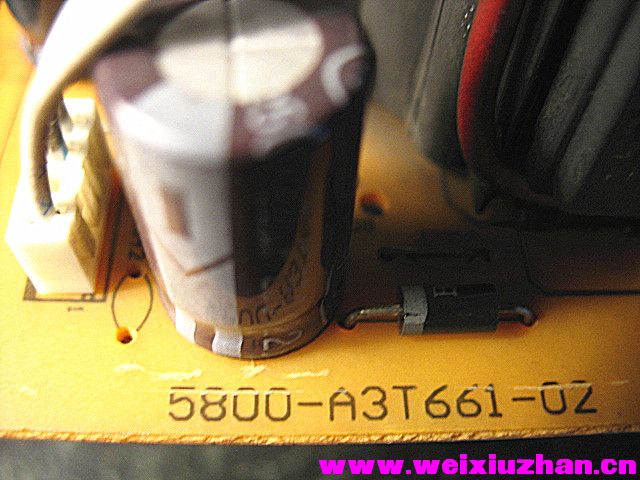

你好，我在大板看到了“5800--A3T661--02",这样后面“A3T661--02"就是机芯号吗？你能找到这种机芯的图纸吗？谢谢。

南峰山

李恩钧 发表于 2014-6-10 06:54
看一下电视的机芯型号，一般都是在板子的边上，印有5800字样，后面就是电视机的机芯型号，可以拍个照片传 ...

      你好，我在大板看到了“5800--A3T661--02",这样后面“A3T661--02"就是机芯号吗？你能找到这种机芯的图纸吗？谢谢。

南峰山

wan56186 发表于 2014-6-9 19:10
把场输出块的型号发来，

   你好，我找到场输出块的型号？是不是这个”IC301"--"STV 8172A"？谢谢。

李恩钧

是3T66机芯，是不是这个图纸？ 3T66.pdf (481.73 KB, 下载次数: 10)

2014-6-10 18:20 上传

点击文件名下载附件

武胜直营店

场扫描的问题，查提升电容35v/100uf和二极管，沒问题就换场块。

南峰山

李恩钧 发表于 2014-6-10 18:21
是3T66机芯，是不是这个图纸？

你好，谢谢你的图纸，我的机芯是A3T661。你的图纸我看过了，不是这个图纸，太麻烦你了，谢谢。

南峰山

武胜直营店 发表于 2014-6-10 19:43
场扫描的问题，查提升电容35v/100uf和二极管，沒问题就换场块。

  谢谢你的指教。要更换3个元件，哪一个最先更换？第二更换哪个？谢谢。

npc

就是3T66机芯，升压二极管就是2脚和6脚接的那个二极管

李恩钧

npc 发表于 2014-6-11 06:17
就是3T66机芯，升压二极管就是2脚和6脚接的那个二极管

哎！真是个雏啊。

南峰山

npc 发表于 2014-6-11 06:17
就是3T66机芯，升压二极管就是2脚和6脚接的那个二极管

你好，3T66机芯这个图纸我看了，原来是2006年的老图纸，它可能是综合多种机子的图纸，数字密密麻麻的，把眼看花了，怎么创维就没有专门的A3T661的图纸？但我看了它的场输出部分，和我的机子有点相同，我已经找到这个二极管的位置，以你的经验是否就是这个出毛病？还是其它电容或是场管有问题？我现在不知道先从哪里下手？请多多指教。谢谢。
