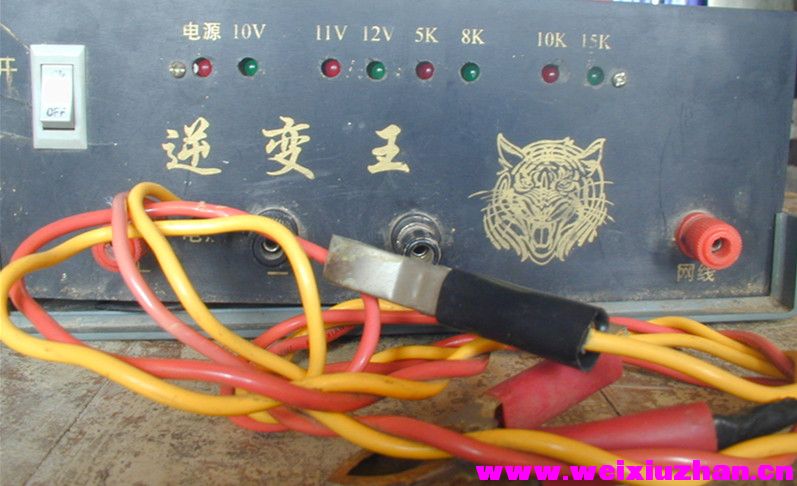

拆开一个超高压逆变器

马无祖 · 发表于 2014-3-4 14:48:13

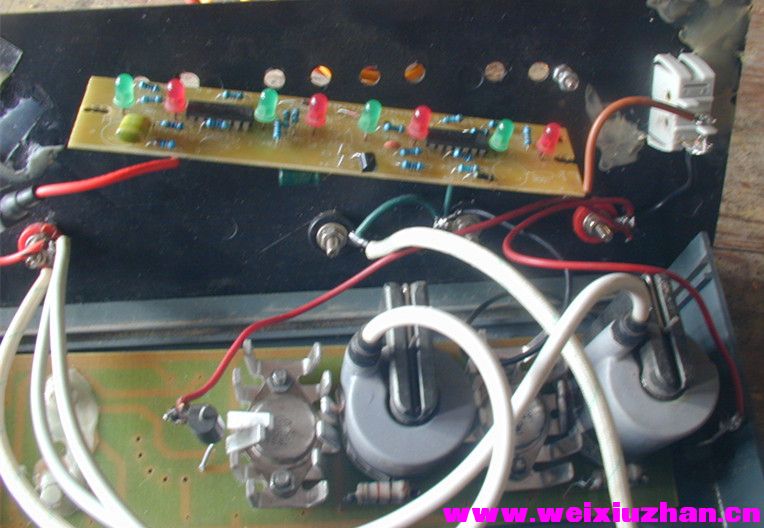

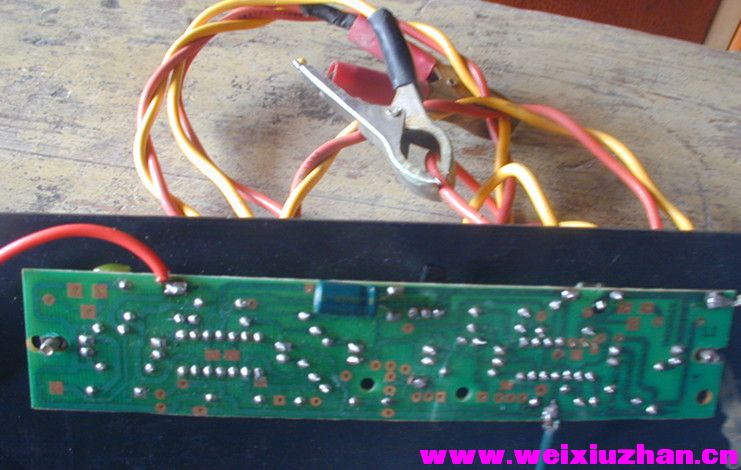

近日无事，接了一个超高压逆变电源，打开看看，发现里面的东西如下图，有两个黑白电视机用的高压包及两个3DD15D组成的并联高压发生器。还有一块用来充电指示的线路板。
但有一个零件不明：在高压输出端与线路板连接着一个黑色的像是硅柱的东西，用万用表测量一下：它的正向电阻为3.44M,反向为无群大。还望内行的网友指导。
图纸为鄙人根据实物绘制而成。

薛师傅电器 · 发表于 2014-3-4 18:36:24

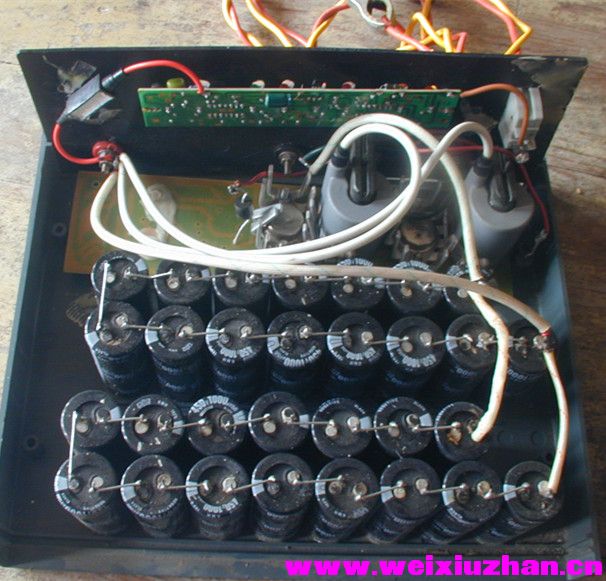

实际上你这就是市面上最常见的高压捕猎器，利用两只黑白机用行输出做的，用两只高压包高压对数十只串联的高压电解电容充电，形成的高压等于这些电容串联后的耐压值，这个电压对猎物瞬间放电形成高电压大电流将猎物击毙。

精艺电脑晴雨天 · 发表于 2014-3-4 19:55:51

年前我也修过一个，换掉了几个大电容

快乐帅猫 · 发表于 2014-3-5 06:55:27

这个黑色的部，不明物根据你测得阻值状态来看，应该是个类似于高压硅柱，只有它才可以接在近两万伏逇高压上，内部是多只高耐压的二极管串联而成的，仅供参考，谢谢

快乐帅猫 · 发表于 2014-3-5 07:13:29

根据你画的原理图来看，这个高压经高压硅柱蒸流定向降压之后，分别加到LM324，这个四运放IC的一个输入端，作为内部放大器的一个取样参考电压，二放大器的另一个基准输入电压来自于+12V经7805之后的一个5V，当有猎物被点击后，导致高压经猎物对地近视短路而降压，进而使324内部的四运算的输入电压失去平衡，从1、7、8、14输出约4V左右的电压，使面板上的捕猎指示灯发光，用以指示已扑倒猎物仅供参考
