这是电源IC吗？怎么代换？

难注册

城北 发表于 2014-1-8 19:11

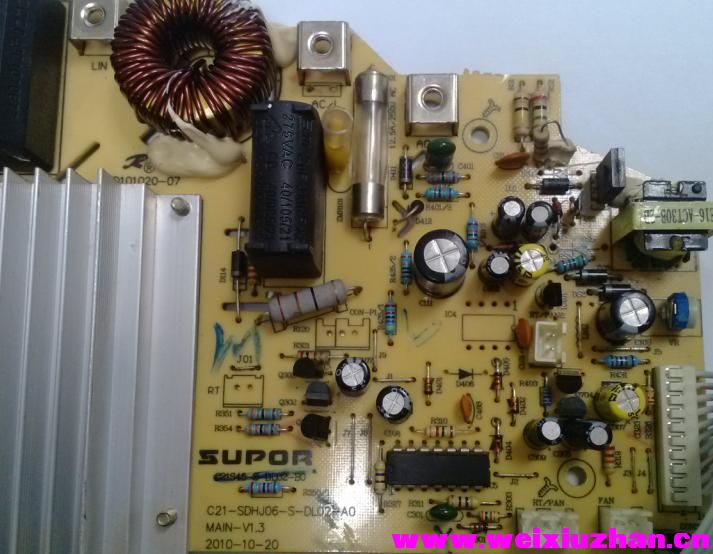

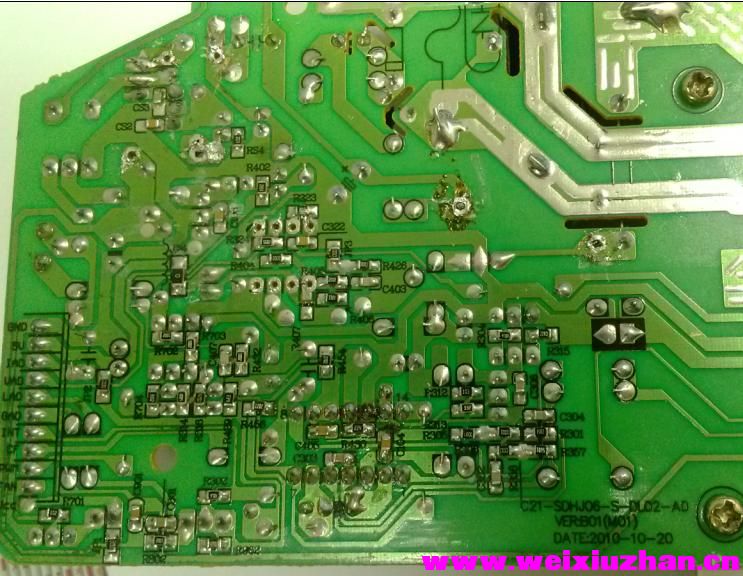

将整块电源板正反照上来，让大家帮你分析

前面有个师傅提到说还有一个电容，不知大概在哪里，能指教吗？顺告，IGBT是好的，总保险管也是好的，没烧。CHMC SOP D358没有裂也没有变色，5、6、7、8脚各不相通，与VIPER12A差很多。

润吴月

你根本就是靠蒙来维修的，从你后来发上的图片看这是一款苏泊尔电磁炉，电路板型号是C21-SDHJ06，此款电路板的电源都不是采用VIPER12A等系列的电源IC，是用一个三极管的开关电源电路，在变压器后级输出18V和5V电压。你所说的IC正如之前有的师傅所说是一个比较器IC，主是作为电流检测电路用，你又怎样判断它损坏了呢？说真的，说你又不服气，这款电磁炉的电源电路真的很简单，有一点电子电路知识的人员很简单的就能从电路板上识别出来！

润吴月

帮一下你吧，发一下此款电源部分的电路图给你看。

润吴月

在检查QS1三极管没有问题的话还要注意US1的电源控制IC，这是一个3脚元件，看你发上来的图片看估计是在三极管边的那一个小的。

难注册

润吴月 发表于 2014-1-9 10:46
帮一下你吧，发一下此款电源部分的电路图给你看。

真谢谢师傅的指点，我查到了还有一个13003A穿了。说真的我是业余爱好者不以维修为职业，基础差，但我有一颗好学的心，通过我的经验积累或多或少处理了一些问题，只要修好他们能安全用上我就高兴了，我从不收一分钱，我觉得这是我的兴趣。在此也谢谢以上所有的朋友对我的帮助，谢谢你们了，等修好后我会来结贴的。

城北

难注册 发表于 2014-1-9 09:00
前面有个师傅提到说还有一个电容，不知大概在哪里，能指教吗？顺告，IGBT是好的，总保险管也是好的，没 ...

电磁炉见识不少，家中现能找出10多台，第一次遇见用358的，它在此确为比较器，充电器检测电路用358，可按吴月朋友图纸查找，应能排故

罗文快点

是为真心帮人，赞一个。论坛玩家技术高低是有差距，言论不要太过。
  说的很好，一山还有一山高！

难注册

查至最后是US1的电源控制IC（似三极管但非三极管）坏了。小结：不开机故障是两个4148的二极管、一个22欧姆的保险电阻、一个13003A和US1的电源控制IC坏而致的，更换后能开机，但出现规律性2秒钟间歇停机该故障通过更换可调电阻和补焊解决，又出现加热降档/自动跳转定时/最后自动关机/.该故障通过更换散热风扇（风扇有走但很慢更换后转速正常）炉盘的热敏电阻（原来160K更换成100K）增加导热膏，情况好转，但还是会出现，想到当时测量IGBT的热敏电阻阻值高达100K，按理应该是10K的呀，又想机型不一样或许是正确的吧，所以也就没有换，但事到如今还是会自动关机，我准备把它更换成10K的，朋友们，我的想法是否正确？在此也要感谢帮助过我的各位朋友，谢谢你们了！

kun800709

要看电路图才知道 12a 22a的看是不是1  2脚连一起  5678脚连一起

kun800709

有一种ap8012可以用viper直接代换
