您见过这个集成块吗

马无祖 · 发表于 2013-11-16 12:32:04

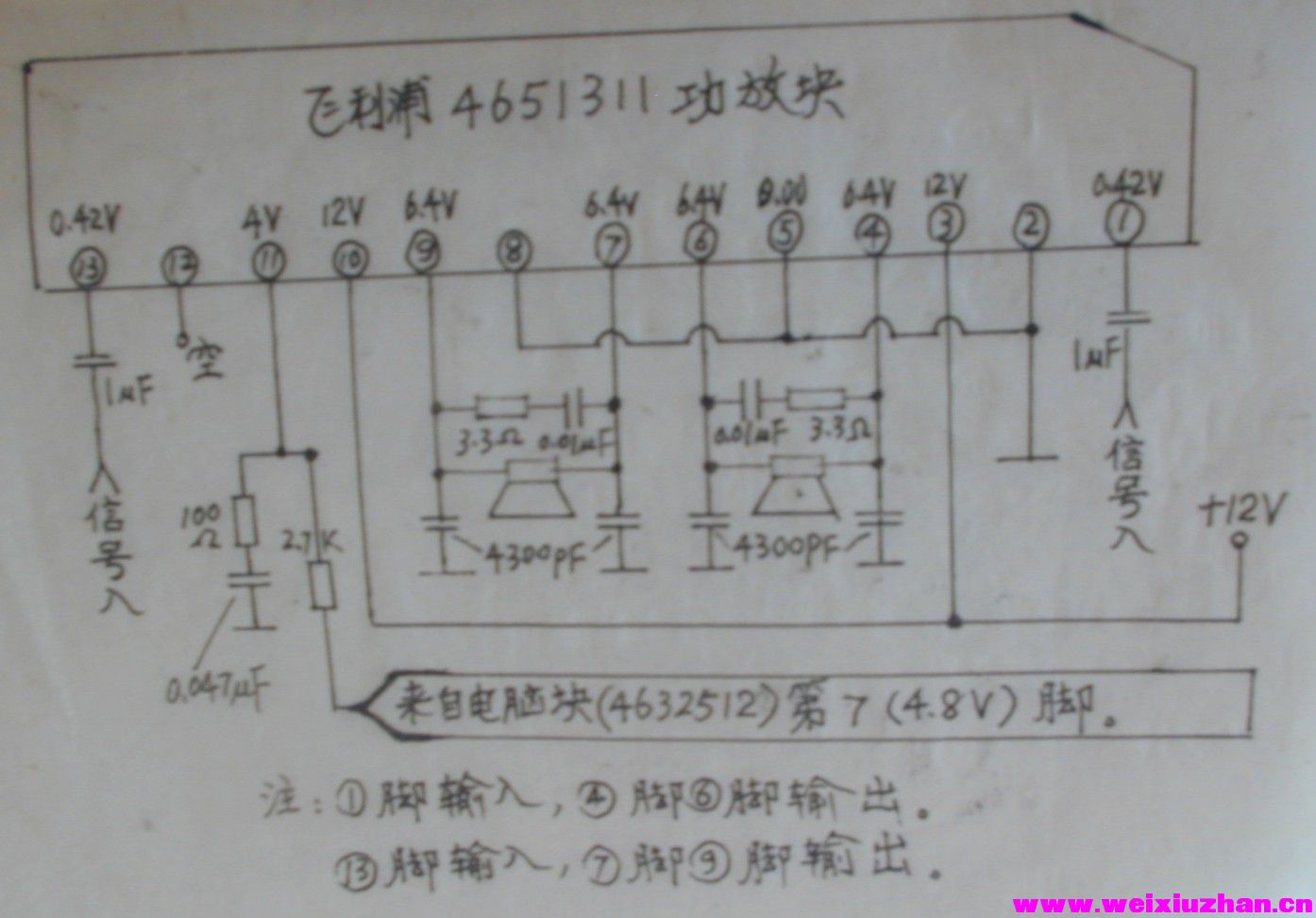

那位师傅见过这一集成块，鄙人是从实物（汽车放音机）中画下的。鄙人想把它装在其它扩音机的后级作功放输出用。其中的11脚是干什么用的，是否是静音功能？可以省去吗？或改成其它接法？向知情的师傅请教！帮帮忙！谢谢喽！ P1010006_副本.jpg

yanfei234 · 发表于 2013-11-16 16:07:12

本帖最后由 yanfei234 于 2013-11-16 16:08 编辑

可能是静音也可能是电子音量，用电位器跳接+5V试试不就知道了？

薛师傅电器 · 发表于 2013-11-16 16:31:08

很明显是电子音量控制端。

雷人 · 发表于 2013-11-16 18:42:40

给你个网址，自己去看看这个集成电路的资料。
http://www.go-gddq.com/upload/2013-03/temp_13032815405857.pdf

易田富 · 发表于 2013-11-16 22:35:32

开机静音控制脚来的，应该是低电平是静音状态，高电平正常状态，可以给该脚加个开机延时电路，有效防止开机爆音。
