创维26S16IW液晶电视有声无图

拾龙 · 发表于 2013-4-21 09:20:51

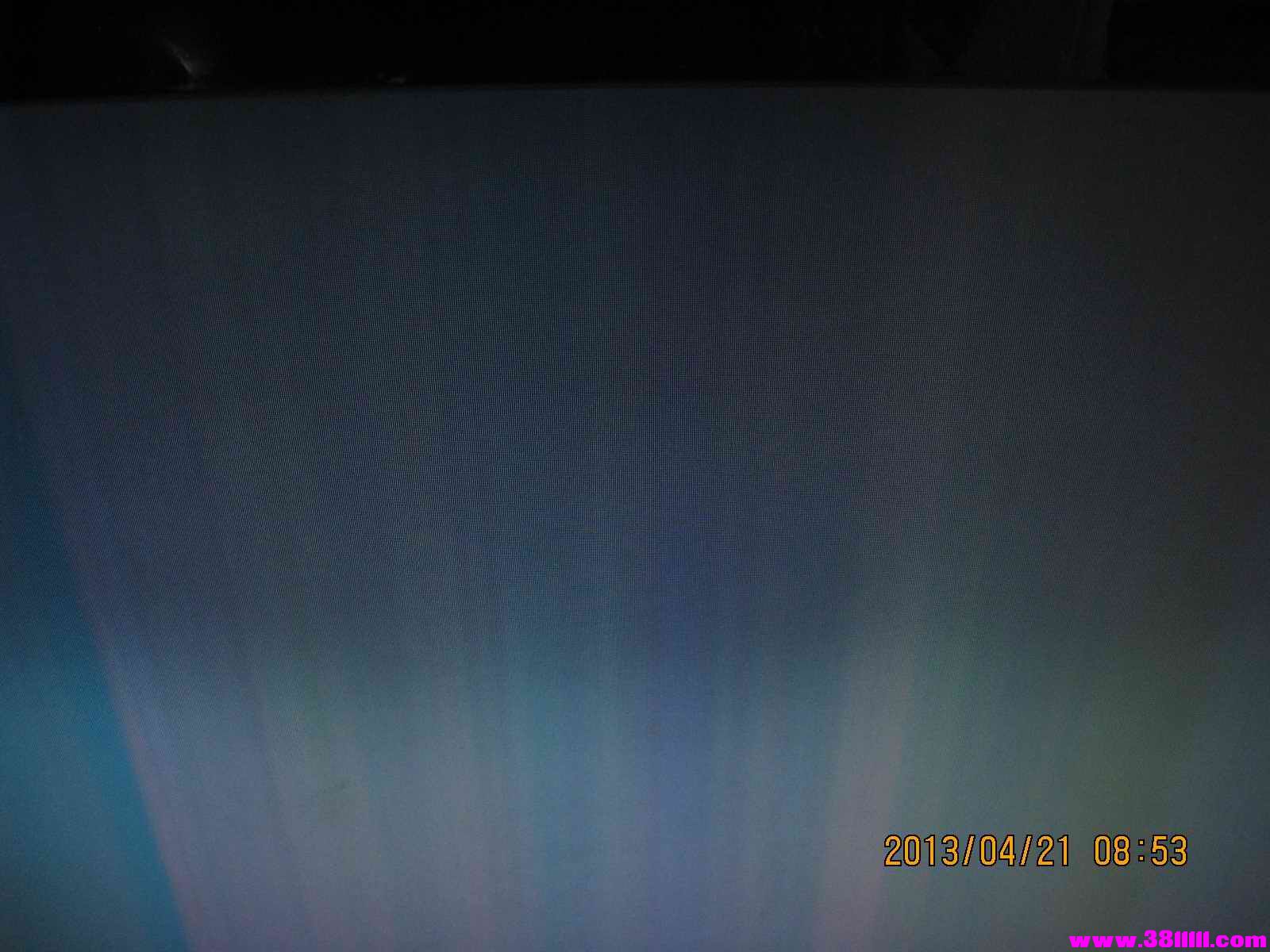

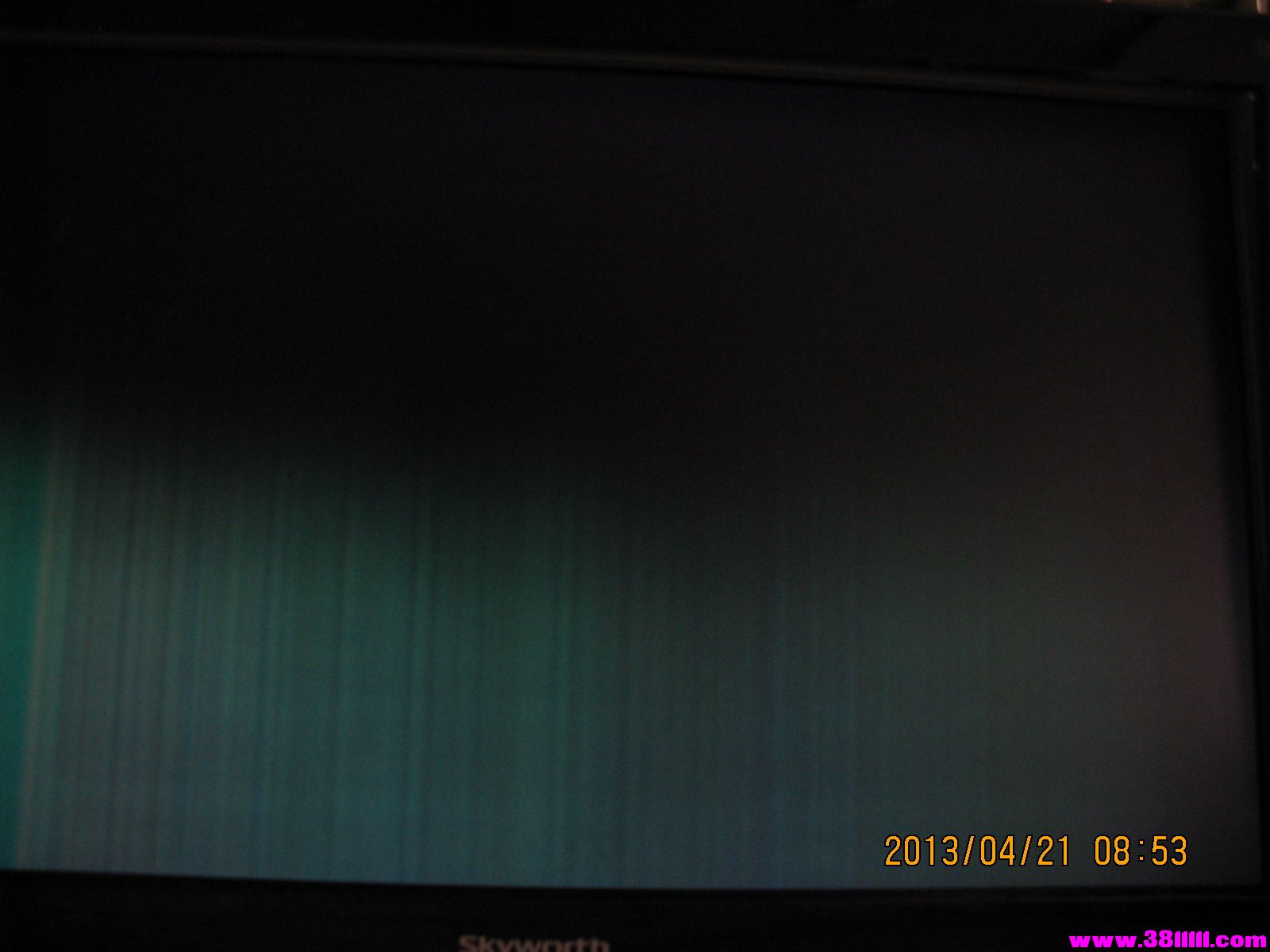

一台创维26S16IW液晶电视，能正常开机就是有声无图，是屏坏还是板坏，弄不清了。附上照片请朋友们帮忙。按动屏线也没变化，一直就这个死画面。

微涼的記憶 · 发表于 2013-4-21 09:35:19

从照片上看多数是屏的问题。

拾龙 · 发表于 2013-4-21 09:41:26

微涼的記憶发表于 2013-4-21 09:35
从照片上看多数是屏的问题。

谢谢！我也这样想，就是不能确定。

cjm · 发表于 2013-4-21 09:44:36

逻辑板供电正常吗？

唐德文 · 发表于 2013-4-21 09:47:38

字符也没有？？

拾龙 · 发表于 2013-4-21 09:55:49

本帖最后由拾龙于 2013-4-21 09:56 编辑

唐德文发表于 2013-4-21 09:47
字符也没有？？

没有字符，就是这个画面，不管怎么弄它，一直没有变化。

苏阳电子 · 发表于 2013-4-21 10:41:34

逻辑板仔细查查。

chenwanzhong · 发表于 2013-4-21 13:52:20

先看背光亮不亮，再查屏供电有没有，一般都是没有屏供电。

yanfei234 · 发表于 2013-4-21 14:30:35

查逻辑板的电压

拾龙 · 发表于 2013-4-21 15:31:24

yanfei234 发表于 2013-4-21 14:30
查逻辑板的电压

测量了不太自信，请帮我分析分析，
这是屏线 30片插的电压。
123空
4 0V
5 1.42 V
6 1.32V
7 0V
8 1.45v
9 1.35v
10 0v
11 1.45v
12 1.35v
13 0v
14 1.35v
15 1.4v
16 0v
17 1.45v
18 1.32v
19 0v
20 空
21 3.26v
22 空
23 0v
24 0V
25 0V
26 12V
27 12V
28 12V
29 12V
30 12V
