创维43E390E液晶电视（9R20机芯）背光一闪即灭故障维修:

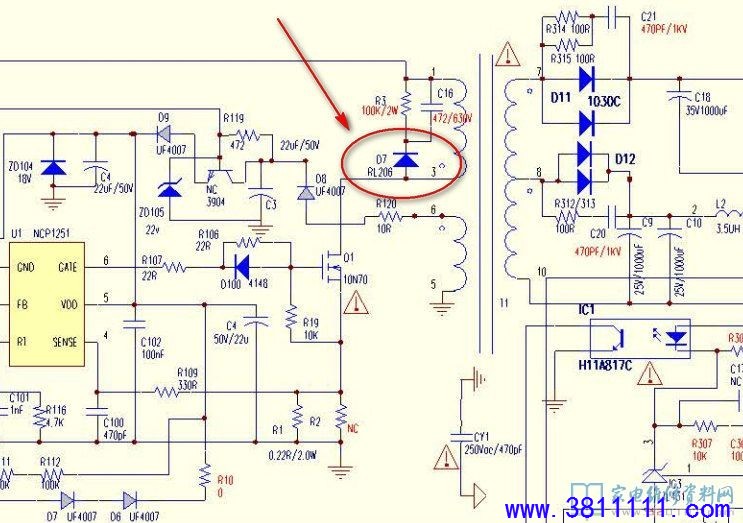

接修一台创维43E390E液晶电视，此电视的电源板型号是168P-L3N017-00，故障表现为一闪就灭，拆开机器测电源12V、24V均无电压输出。将保护电路Q300去掉后故障依旧。测电源管理芯片1251无供电输入。将常坏的供电电路D8 D9 ZD104 ZD105 Q2代换后故障依旧，后怀疑尖峰脉冲吸收电路问题，代换D7后故障排除。

附：创维168P-L3N017-00电源板电路图
