创维42L05HR液晶（8M60机芯）不开机指示灯不亮的维修:

接修一台创维42L05HR液晶电视（8M60机芯）故障表现为不开机指示灯不亮；拆开机器，按照以往经验，指示灯不亮，一般电源板问题，此机器使用电源为5800-P42TTS-0060，开机检测发现380V为0V，检测发现F601/8A开路，M604/19N60击穿，升压二极管D400/1N5408击穿，PFC控制芯片IC609/NCP1653，试将以上配件更换，开机一切正常。由于1653无法检测具体是否损坏，于是一起更换。

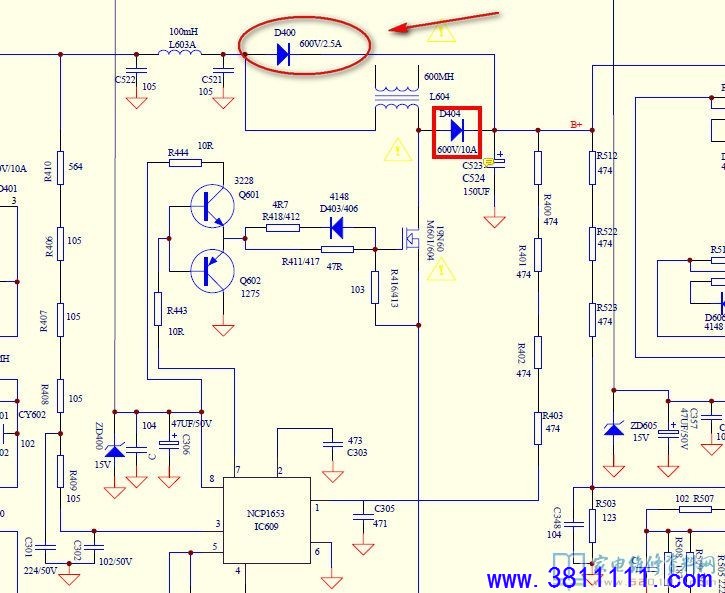

附：创维168P-P42TTS-05电源板电路图供下载参考
