创维39E350E液晶电视花屏故障维修

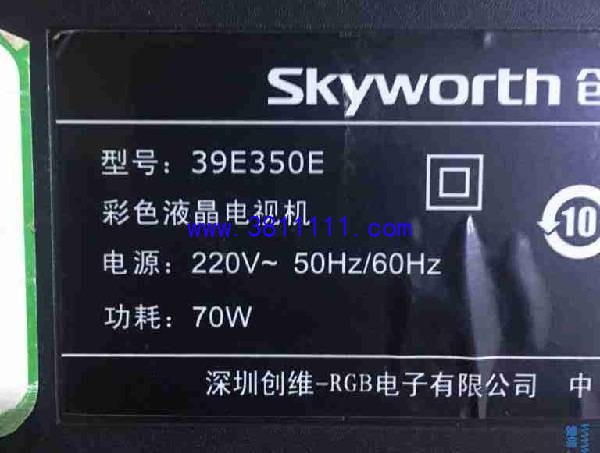

　　机器型号：创维39E350E

　　故障现象：液晶电视花屏

　　维修方法/过程：

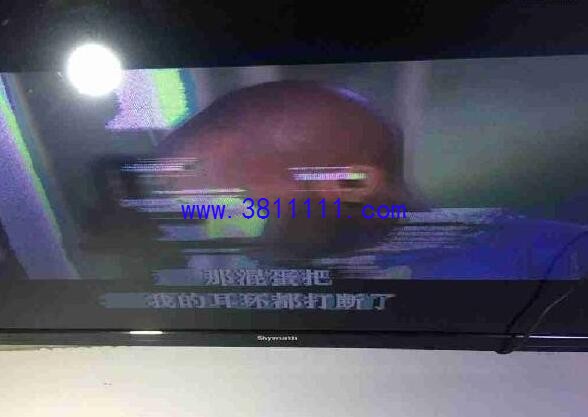

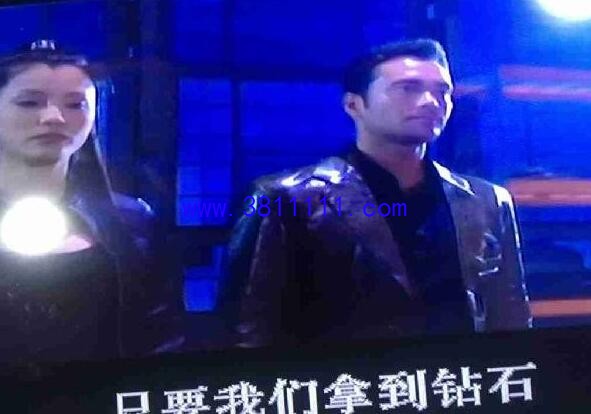

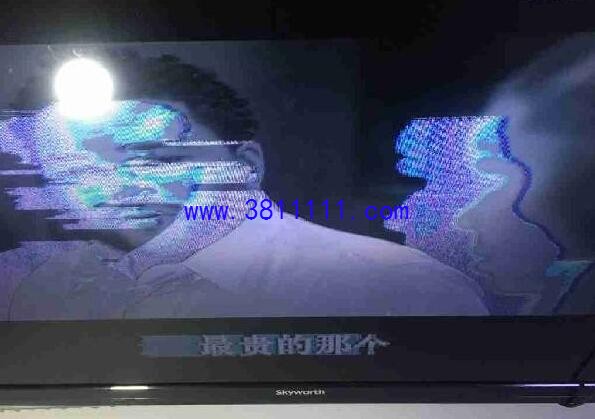

　　接修一台创维39E350E 一维修师傅送到我这的，故障是屏幕拉横死，颜色也变了，接入信号声音正常图像，似鬼脸又不是很多时候出现绿班，液晶电视花屏。


创维39E350E液晶电视花屏故障维修　图1


创维39E350E液晶电视花屏故障维修　图2


创维39E350E液晶电视花屏故障维修　图3

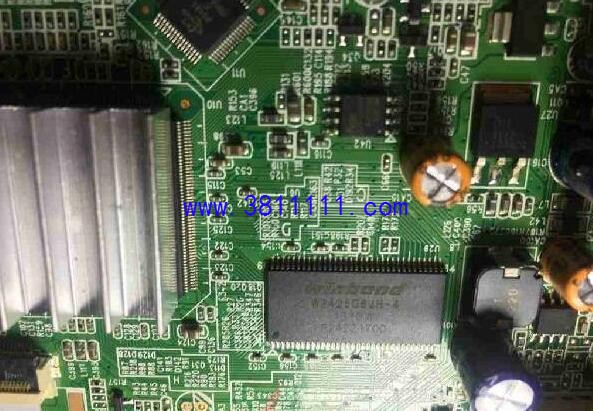

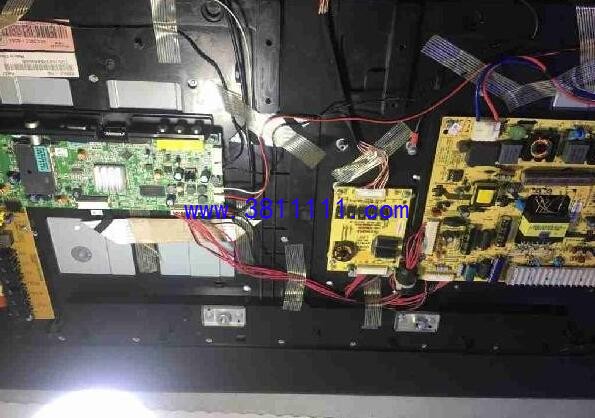

　　分析是主板到屏的排线，更换后故障一样，检查屏边板 CM501也正常，回到主板上查看怀疑DDR不好，更换W9425G6JH-4后试机，一切正常，至此创维39E350E液晶电视花屏花屏故障维修结束。


创维39E350E液晶电视花屏故障维修　图4


创维39E350E液晶电视花屏故障维修　图5


创维39E350E液晶电视花屏故障维修　图6

　　附上主板数据一份存储器32Q104：
