您好！您说这个“动态聚焦”变压器可以省去不用？能否麻烦一下提供“线路改动”资料！让网友共享！鄙人不胜感激！谢谢！
您好！您说这个“动态聚焦”变压器可以省去不用？能否麻烦一下提供“线路改动”资料！让网友共享！鄙人不胜感激！谢谢！
本帖最后由 马无祖 于 2014-1-3 13:38 编辑
您好！您说这个“动态聚焦”变压器可以省去不用？能否麻烦一下提供“线路改动”资料！让网友共享！鄙人不胜感激！谢谢！
非常简单，拆去变压器，将线路板上的1--7 3--8 5--6脚短接就可以了。
感谢路路电师傅，看过你以前的帖。用你的方法处理过一台类似机器{:soso_e181:}
這不管高不高清，球面CRT畫面中央和四周，兩者與陰極之間距離差距不大，使用DC電壓值調控FOCUS時，取其折衷值使中央與外圍聚焦均一，基本上能使人們所接受，故在COST DOWN原則下就不使用動態聚焦。但平面CRT畫面中央和四周，兩者與陰極之間距離差距變大，所需的聚焦電壓跟著差距變大，必須使用拋物線型的動態AC電壓值，以隨著陰極發射出的電子束左右上下掃描時，能隨著距離長短自動地改變聚焦電壓值，所以若捨棄不用動態聚焦時，恐要犧牲掉「高清」的意義了，像是近視眼不戴眼鏡看電視一般，最好盡量不要這樣做才好。

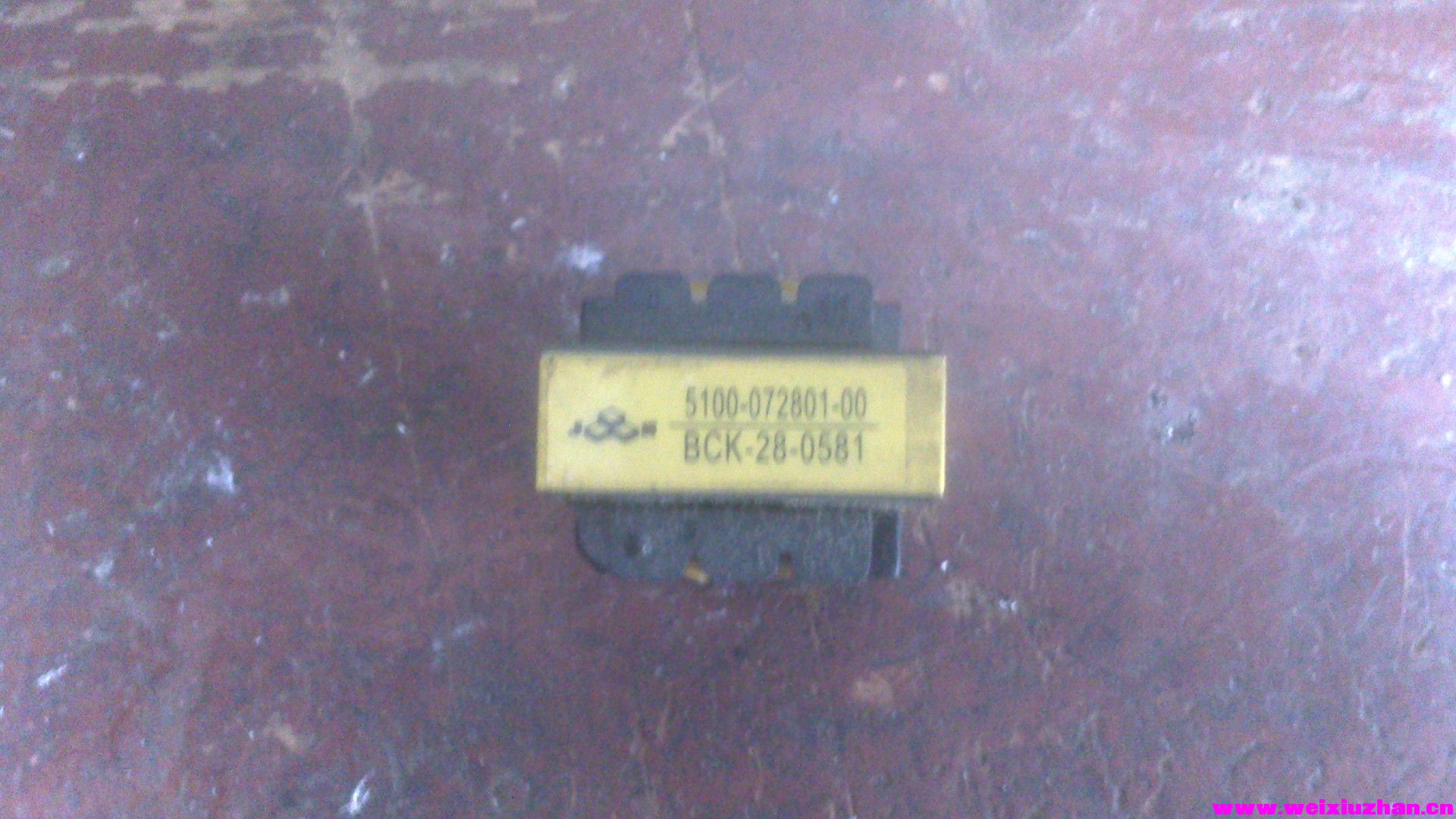

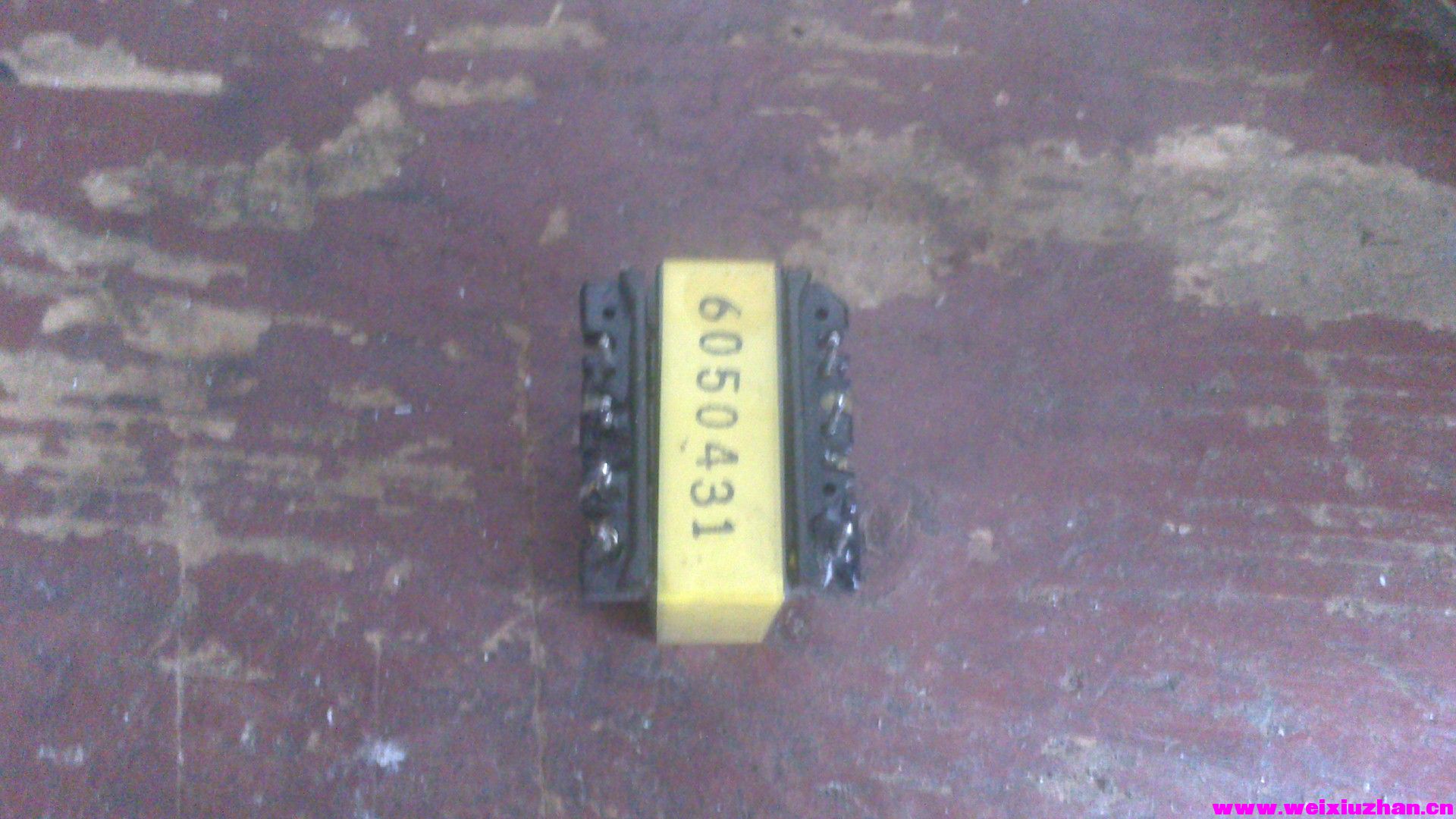

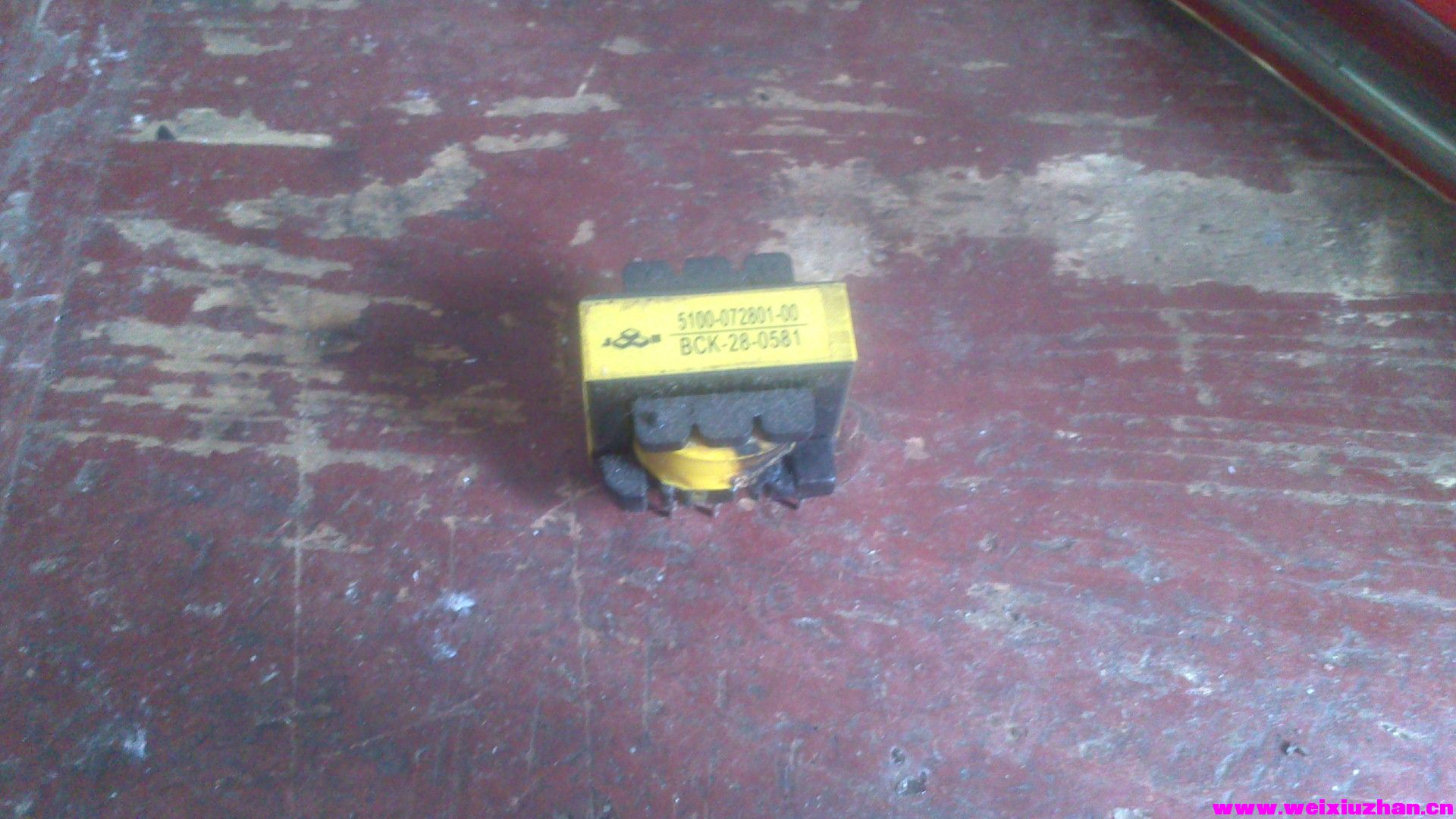

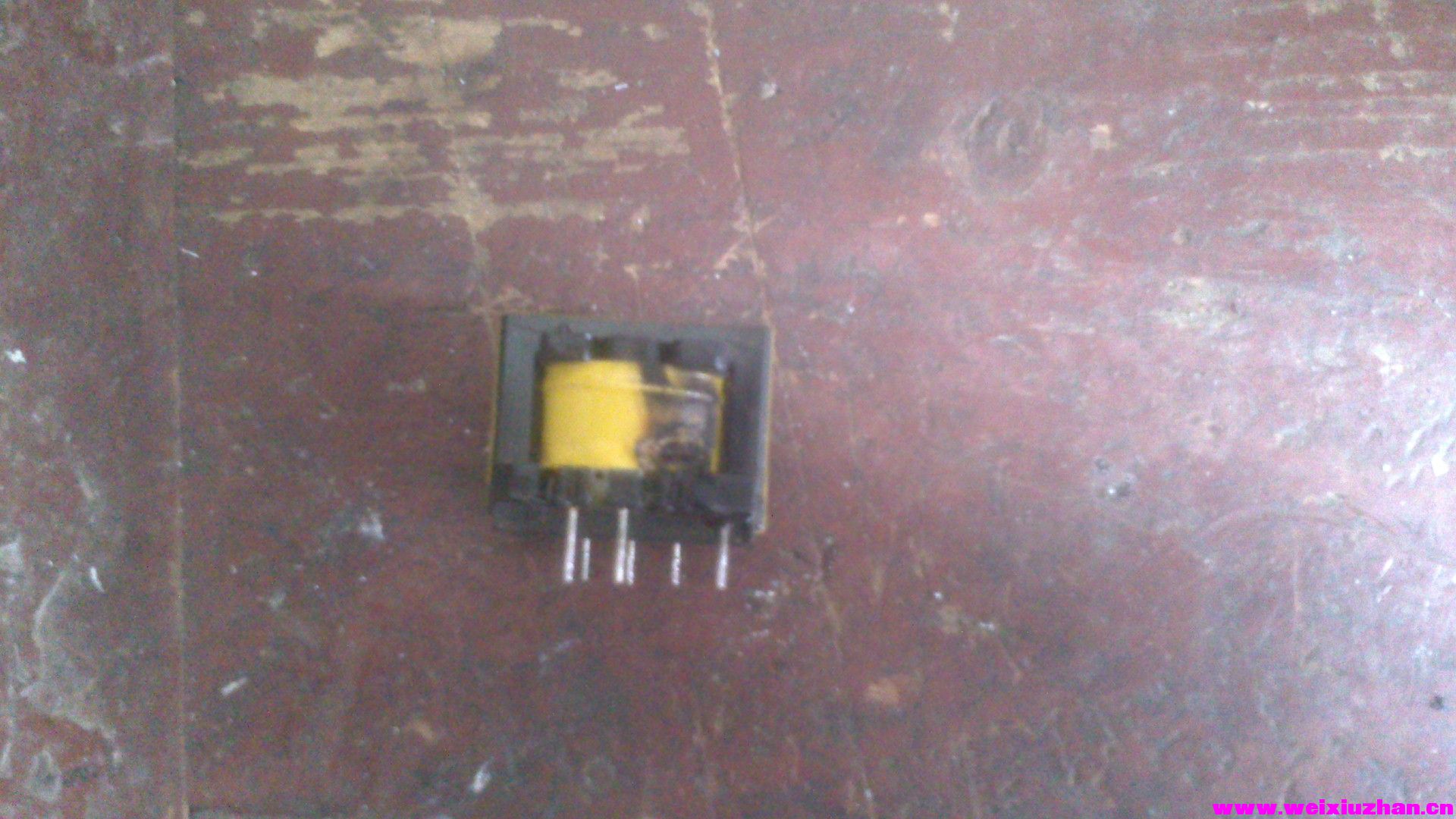

忘了传图纸了！现在补上请大家帮忙看下这变压器是做什么用的!
创维（6T18）29T83HT.pdf (352.46 KB)
