MT190AW01V5显示器问题请教: 先上图片
1,屏的型号:MT190AW01
2,接口类型: LVDS (8--bit)
3, 驱动电压: 5V

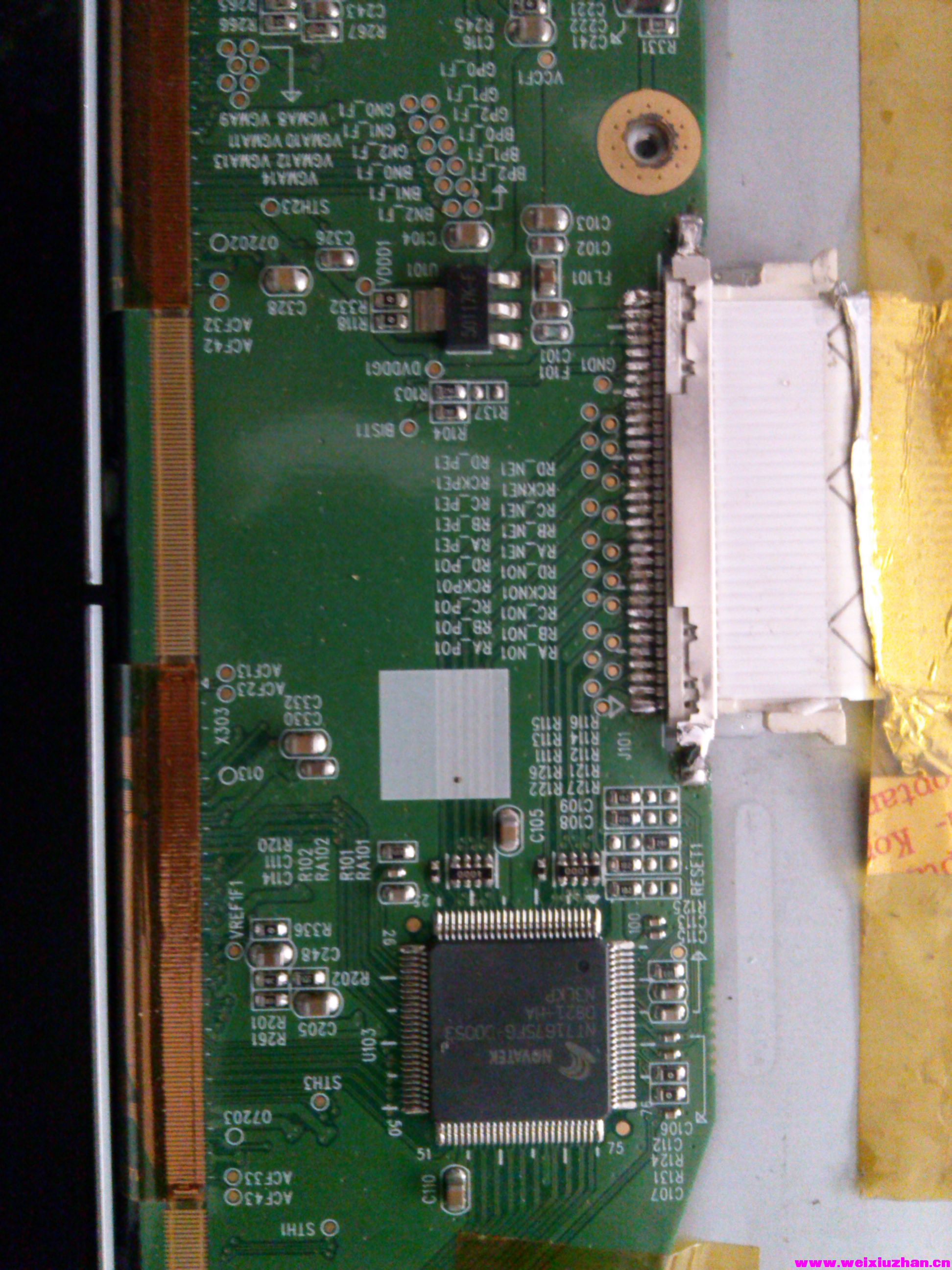

4,逻辑板型号:MT190AW01V5 C1-1
5,芯片:NT71675FG-D0053, AAT1168B

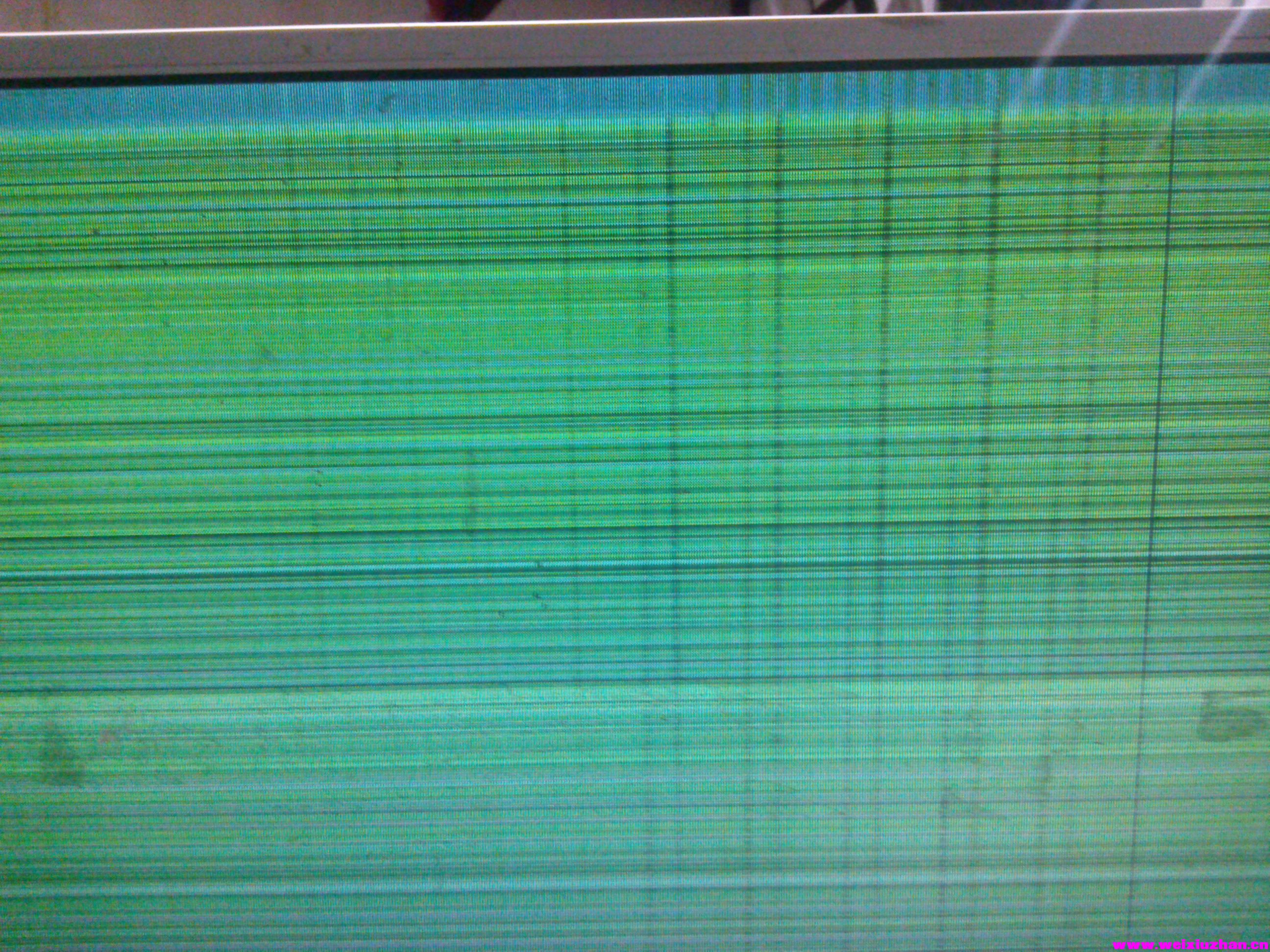

我这里确定是逻辑板的问题是这样子的:把背光灯点亮,用点屏仪另外去点屏,结果还是和之前一个效果,也就是背光和图像分开
请问,谁有这个PCB的图纸,有详细资料更好,我想进一步确认具体哪里出了问题,有的话请给我一份,在此谢谢!!!!!
此附件里面,详细说明了,问题所在,,请高手赐教,顺便再附件里面的几个图片上发表评论,谢谢
电压如下:
1,VGH1=22V VGH11=26V
2,VGL1=-7.8V
3,VCOM_TFT1=5.2V VCOM_CF1=5.2V VCOM_TFT2=5.6V VCOM_CFL=5.2V

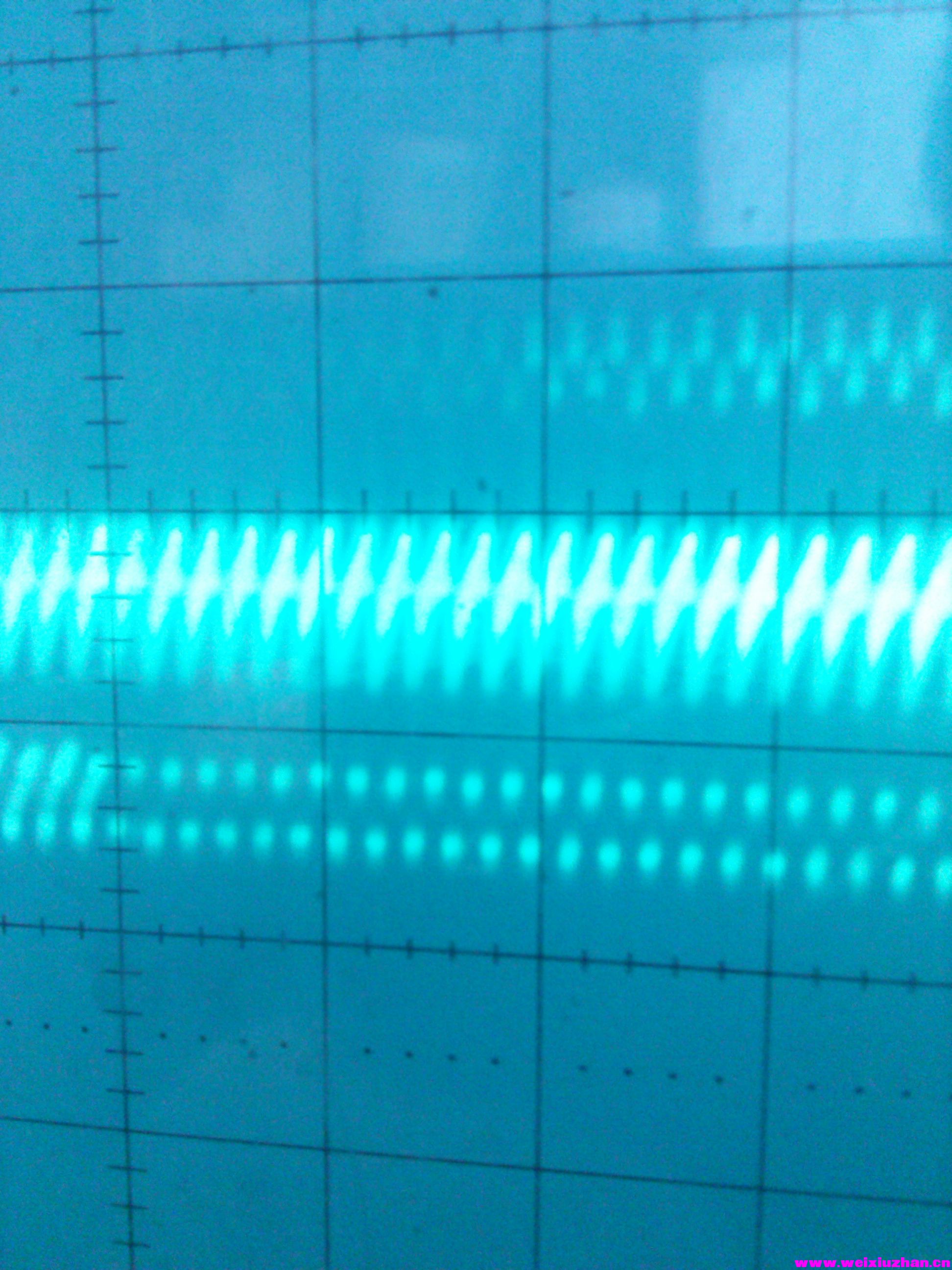

4,AVDDF1=22V VCCG1=3.1V STV1=3.3MV OE1=0.765V XON1=3.2V CKV1=1.5V BIST1=0V

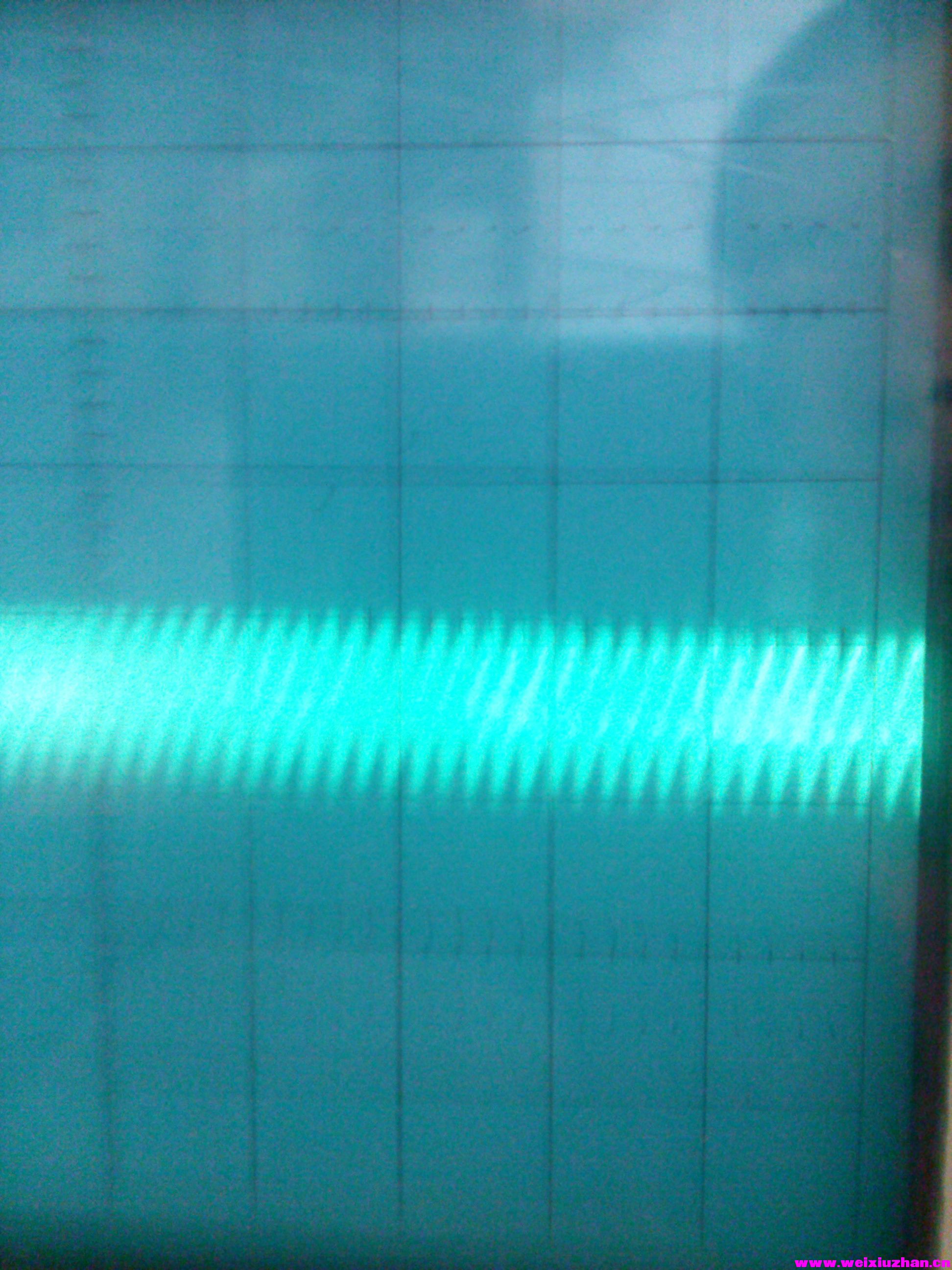

5,VGMA1~VGMA14=12V~0.168mV之间变化
ACF系列电压由-180mV到20mV之间变化
谁有 NT71675FG的PDF资料?请给我一份
NT71675FG-D0053这个芯片,谁有资料?
