一台TCL L46E9FBD  电源板是40-PWL46C-PWH1XG   故障是：有待机5V 主板也能 发出开机触发信号ON/OFF  但是工作电压12V/18V/24V不产生。经测量 问题出在PFC电路的主芯片没有工作电压（VCC-PFC）   以下这个电路是控制VCC-PFC产生的  但是有些电路看不明白  想请高手指教指教！

图中的IC5A是控制VCC-PFC产生的光耦  它受Q13控制，现在问题是Q13的B极没有0.7V的控制导通电压。这个导通电压是受Q12控制的，而Q12又受Q15和Q10控制。但是Q10应该是保护的时候才工作的 现在12V/18V/24V电压都不产生，所以Q10应该是截止的  所以Q10部分电路应该可以忽略（不过不知道对不对）现在就是Q15控制Q12这部分电路 看不明白，从电路图分析应该是这样的：开机时ON/OFF为高电平，Q15应该是截止的，所以Q12的B极通过5VSB上拉为高电平,所以Q12是导通的，Q12导通就会导致Q13截止，Q13截止就会导致IC5不工作，IC5不工作就不会产生VCC-PFC。但是实际情况应该是刚好相反才对啊？是不是我哪里理解错啦 想请高手指教指教！

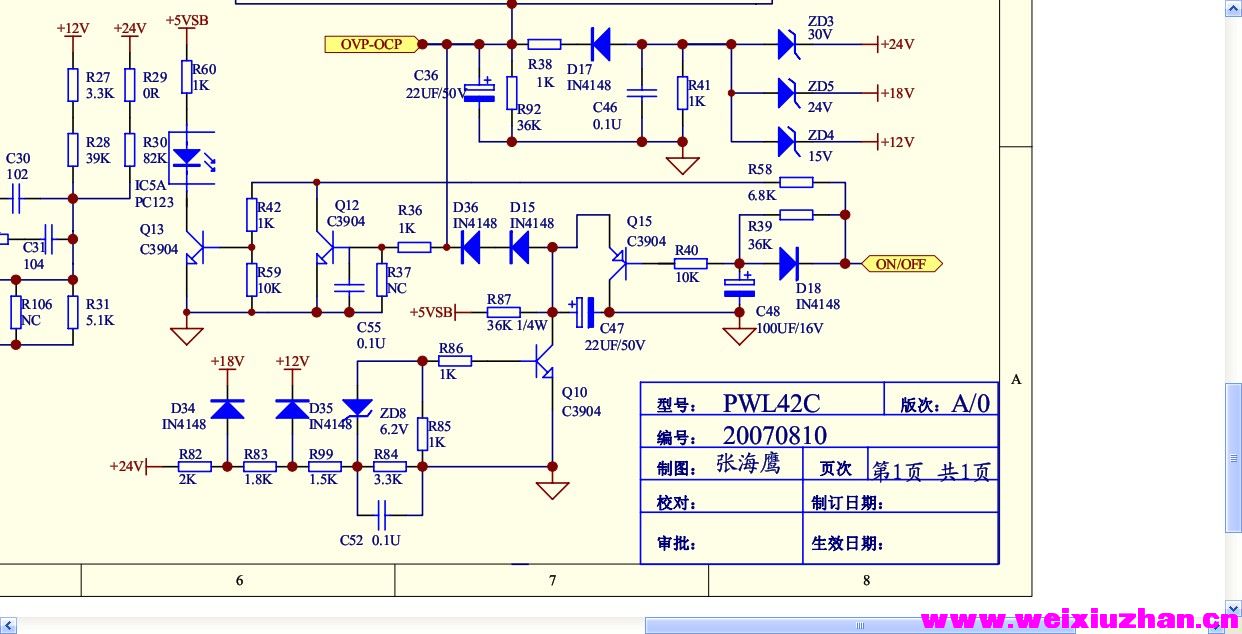

这是图纸 请高手 多多指教！

你漏了C48的作用。这个电容应该是延时用的，防止刚开机时进入误保护状态。在开机时，ON/OFF为高电平，需要通过电阻R39给C48充电，但是，电容上的电压不能突变，电压只能逐步上升。所以，Q15开始还是在导通状态（PNP管），只有电压上升到一定数值，Q15才进入截至状态。
Q15截至后，如果电源输出正常，那Q10进入导通状态，使C47正端保持低电平。

果然是高手！ 听君一席话胜读十年书  谢谢！{:soso_e183:}

   刚开机那时，时间为0到0.7V的积分，C47应该是低电位；Q12导通，Q13截止才对啊！！

开机瞬间，由于C48的延迟作用，Q15仍然导通，（不会马上截止），使Q12截止，Q13导通，主电源开启，产生24V，再使Q10导通，来取代Q15，继续维持Q12截止，整机继续正常工作，
J

本帖最后由 春法维修 于 2013-12-13 08:55 编辑

这个电源除了Q13是真正的电源开、关机控制管，其余大多电路都是保护电路，Q12是保护控制管，只要Q12基极有电压，Q12饱和导通就关机保护。
Q15是初次上电延时截止防止电源误保护而关机，Q10是各路电源正常与否监测保护控制管，正常时是饱和导通的，只要3路电源有一路不正常，Q10马上转为截止，5v电源通过R87,D15，D36,R36使Q12饱和导通而关机保护。

楼主把Q12、Q15、Q10的作用搞错了，所以分析原理就有误。
Q12是“总”保护控制管，Q15是开机延时防止误保护的，开机初期是导通后延时截止，Q10是3路电源正常与否检测管，电源正常，Q10是饱和导通的（原理，如果各路电源正常，24v通过电阻R82,83,99,ZD8使Q10饱和导通，如果任一路失电，该路负载拉低该点电位，使稳压管ZD8不能导通，Q10退出饱和转为截止，同时使Q12立刻饱和导通关机）。

Q12为何会导通？是C47为低电平，“上拉电阻"?...非也！这个Q12基极没有“上拉电阻”，它的“上拉”也是保护电路，是过压保护电路，正常应该是没有电压的低电平，所以Q12永远是截止的，（除了下面的3路失电保护启动。）

Q10在机器正常工作时应该是截止的，只有当三路电压过高时击穿ZD8才使Q10导通，把C47正端的电压拉低，不是这样的吗？请指教

1。待开机电路分析
开机    MCU 发出的ON/OFF 信号经R58 、R42、R59 分压 ，将Q 13基极置为高电平使其导通，5vsB 流经R60 、IC5A 、 Q13的C 、/E 极到地。因为光耦的1、2脚有电流流过 内部发光二极管发光强度增强，光耦 3、4 脚的内部光敏三极管受1、2脚的光照影响其导通程度加深，从而拉低Q14的极 ，因其PNP型所以低电平是导通 D26整流之后的电压经U8（7815）产生vcc-pfc和vcc-pwm供电  当PFC和PWM 得到供电之后正常工作输出 12  18 24 V各种电压。
待机   过程与之相反。
2、欠压保护
正常情况   Q10基极为高电平 所以导通 而达到拉低Q12基极的目的 使Q12截止   MCU 发出的信号如 待开机电路分析 那样工作。
保护状态   当  12  18  24 V 中有一路欠压时   Q10 的基极为低电平  而截止  ，5VSB经R87 、 D15 、D36 /R36 加到Q12的基极使其导通 MCU发出的信号被Q12拉低，Q13的基极为低电位MCU发出的信号不起作用（相当于强制待机状态）
3、过压分析  （有空再分析

Q15 C48 C47假释没有，电路就好分析了。

Q10担负着开机稳定和过流欠压保护的双重作用，绝不是楼主所说可以忽略不计，没有它，Q15仅在开机片刻导通然后截止，导致Q12导通Q13截止，光耦器不工作。开机有了正常的12V18V24V使Q10导通，稳定Q15E极的低电位而保证Q12截止Q13导通，这是作用一，24V18V12V任意路电压欠压，Q10截止，5VSB电压通过R87使Q12导通，主电源停止工作，这是作用二

很好的文章，但是也更希望维修的结果，理论结合实际维修好机器是最好的学习方法。

高手真多，学习了{:soso_e179:}
