下面介绍一种感应式交流验电器，它不用直接接触火线，就可以检测到交流电的存在，使用方便。

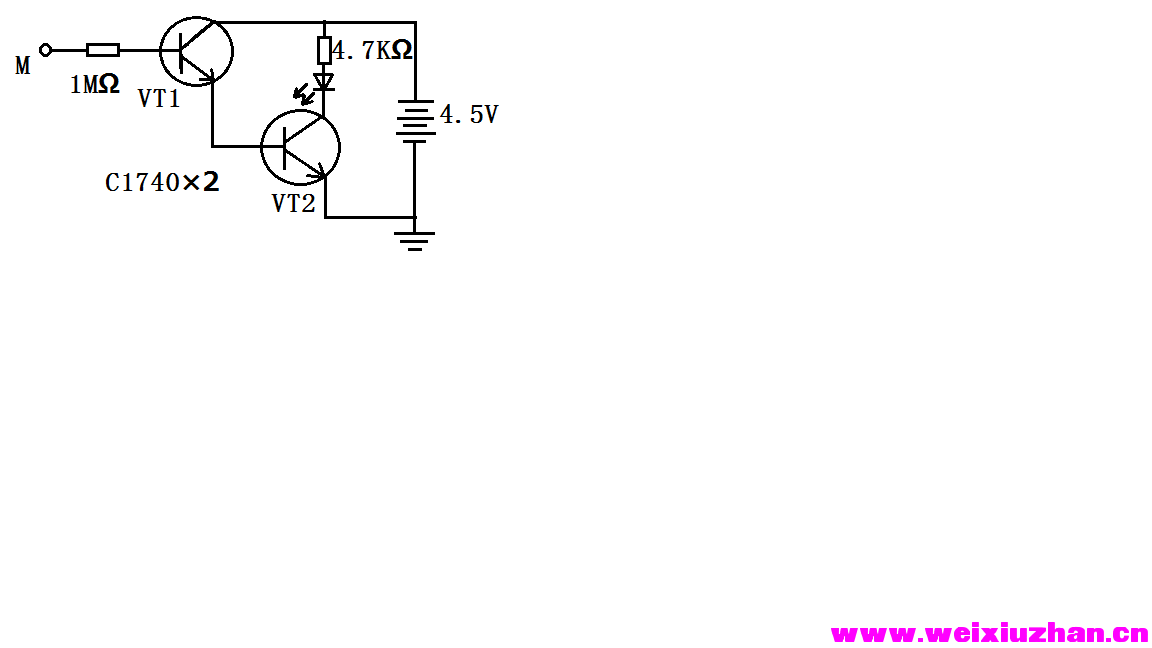

电路工作原理如图所示：

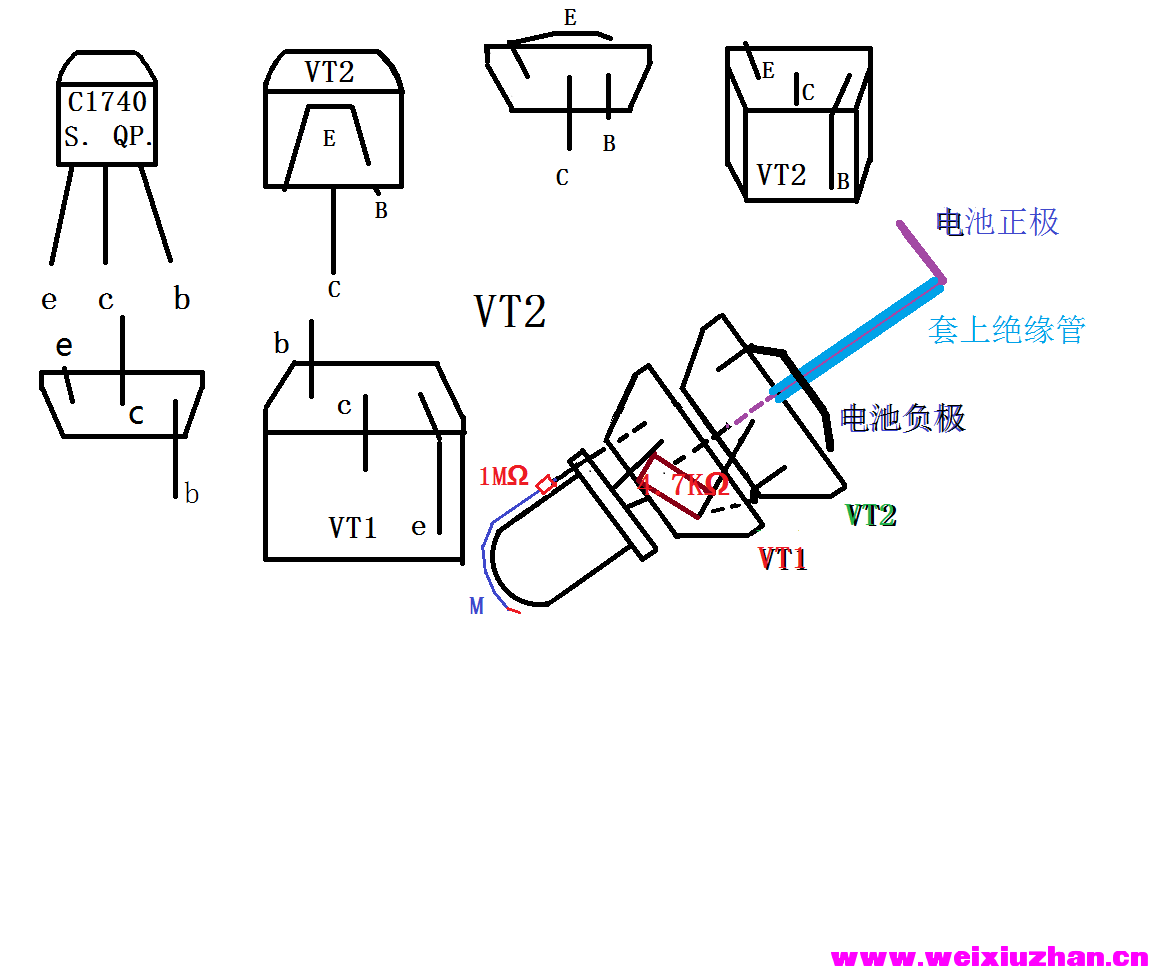

          感应电笔元件少共五个，不用电路板，三极管管脚用镊子按图掰，直接焊接如下图。

                晶体管VT1三极管C1740、2839、536、，与VT2接成了直接耦合射极跟随放大电路。VT1的基极通过1MΩ电阻接金属检拾片M，VT2的负载为发光二极管VD（在废旧光电鼠标上拆下发光二极管及其限流电阻R4.7KΩ。

使用方法：
    当金属检拾片M靠近因断路而仅接220 V交流电火线，会感应到极微弱的50 Hz交流电信号，经VT1～VT2放大后，驱动发光二极管VD发出亮光。测有220V交流电时手不用摸电笔的金属部分，发光二极管VD发出亮光，电笔插入有220V交流电插座孔时手不用拿电笔发光二极管VD也发出亮光。
