长虹PF2998(A)场行大 几何失真: 本帖最后由 精艺电脑晴雨天 于 2013-5-22 17:36 编辑
接修一台长虹PF2998电视，用户说起火了，我一看的确是上盖上有个洞，看位置应该是高压帽打火引起的，通电指示灯不亮，耳朵贴近能听到电源反复起振的轻微滴答声。

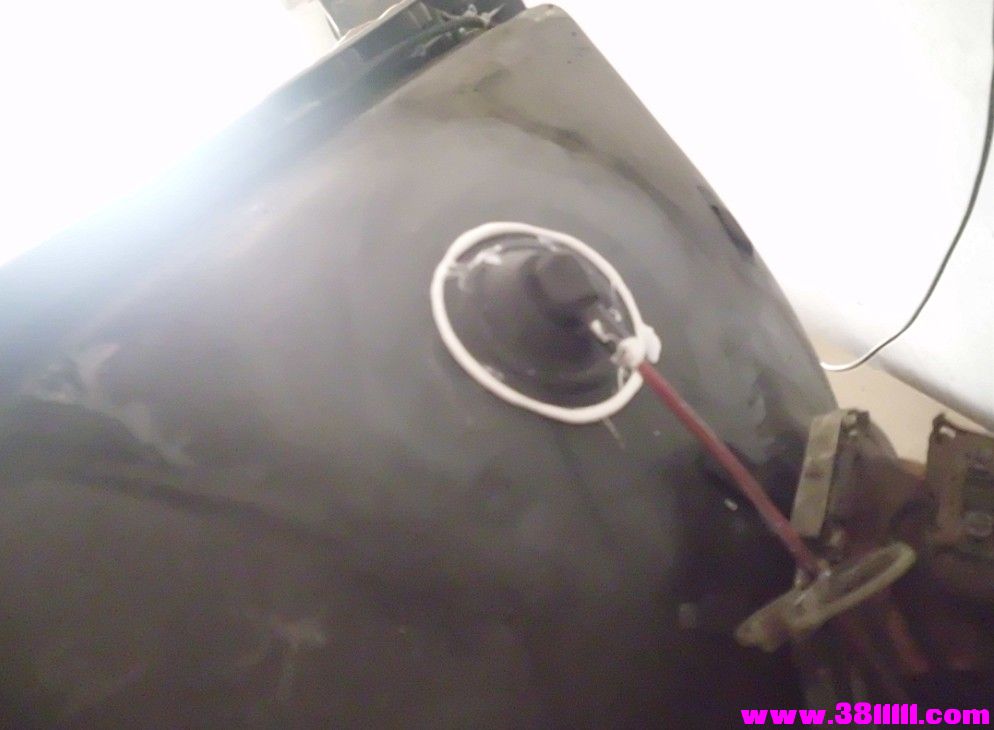

拆开一看的确是高压帽打火，手一碰就掉了，卡子已经严重锈腐。断开行，先看电源。测试+B只有0—3V左右跳变，断开行部分接假负载+B升到98V，按P+键电压恢复145V。
测行管D1557已经损坏，用D.2553代换后试机，发现显示暗场行均大且左右几何失真，画面还有色斑，换掉消磁，180V滤波，画面色彩恢复亮度提高，把场行电路查了一遍未发现异常，难道这失真是打火令数据出错了，找了两个数据，换过数据故障依旧，想进总线调整一下（用户无原遥控），可我试了手头的几个万能遥控都进不去，该机大块是CHO5T1619(TDA9373PS/N2/AI1419)的，望各位师傅能提供给该机图纸和维修思路（或万能遥控进总线方法），我在网上所找到的图纸跟机板对不上，在此先谢谢了！
万能的可以用，100%数据错了。你先检查一下本机按键功能对不对。
看看枕校管 枕校电容 二极管 如果正常 就是数据
看现象 应是枕校电路硬件有问题！
看看枕校管 ，枕校管供电电压。枕校电容 ，其次写数据。
枕校电压是多少
应该是校正电路的问题..仔细查查校正电路..
给你这个图纸看一下能不能用得上？
看看偏转线圈有没有问题，如果没有就换掉TDA9373PS/N2/AI1419。
枕校电路坏的可能性较大.....
如果场块 部分，校正部分的电压都正常，而且找不到明显的坏件，应该就是数据的问题。
数据多数坏了，有的换数据一样，必须调整。
就像地板所说的看现象 应是枕校电路硬件有问题。如果不是的话，就应考虑数据及偏转了。
我昨天也遇到一个创维的，由于高压包打火引起的，电容 校枕管都代换过，还是故障依旧！
看现象 应是枕校电路硬件有问题！仔细查查校正电路。
谢谢提供帮助!
该机电压电压正常。也在此郁闷的结个贴吧：昨天下午，因一时无头绪便将该机先放在一边，修别的机了，没想到用户来试了一下，竟然说这样可以了，理由是，只有老人在家，能有图像声音就行了，他们不会管什么字不字的，我解释说这个还有问题，他说我也是抱着试一试的，没有想到你还能搞出人影来，这已经很不错了，好说歹说让和盖子上螺丝，甩了几十块钱拉走了。哎，这也不知是我的悲哀（问题没有彻底解决如骨梗喉啊）还是那家老人的悲哀！
哈哈....这也可能是坛中唯一个没有彻底解决问题的结贴吧，{:soso_e110:}{:soso_e110:}
枕形失真，如果枕校电路没问题就是数据的问题了。
无话可说，但还是有收获的，我收藏了图纸了。谢谢！
★新纪元★ 发表于 2013-5-17 13:37
路过，期待结果
谢谢关注，其结果就是我在21#结贴说过，问题没有彻底解决如骨梗喉，用户却拉回家了
也好，有一点收入，不算百忙呀。
枕校管供电电压正常是45V左右 如几V那看看枕校电容 枕校管
刘宏明 发表于 2013-5-20 08:23
枕校管供电电压正常是45V左右 如几V那看看枕校电容 枕校管
谢谢提供帮助！
检查场块TDA8350Q是否有问题11脚看看
应该是校正电路的问题..仔细查查校正电路..
myk 发表于 2013-5-20 19:14
检查场块TDA8350Q是否有问题11脚看看
谢谢提醒，当时我也把11脚的外围查了一遍的
乡维 发表于 2013-5-20 20:14
应该是校正电路的问题..仔细查查校正电路..
多谢提醒！
乡维 发表于 2013-6-7 20:49
为啥不考虑数据出错呢
谢谢提醒，当时我也考虑到数据问题，在网上下载了两个，情况没有改善。
音量减到最小。同时按压遥控静音健和本机菜单键进入数据调整。你也没有详细说该机的超级芯片型号。大多长虹机器可以装空白存储器进入数据调整。不错了，用户把机器送修。我这里全是上门维修，难度比送修相对麻烦。
乡维 发表于 2013-6-9 17:16
音量减到最小。同时按压遥控静音健和本机菜单键进入数据调整。你也没有详细说该机的超级芯片型号。大多长 ...
谢谢您的关注和帮助！您的方法我已经记下，下次遇长虹机试一下看。
长虹_PF2981DV(TDA937X).pdf (624.21 KB)
