创维3P30+B电压高:

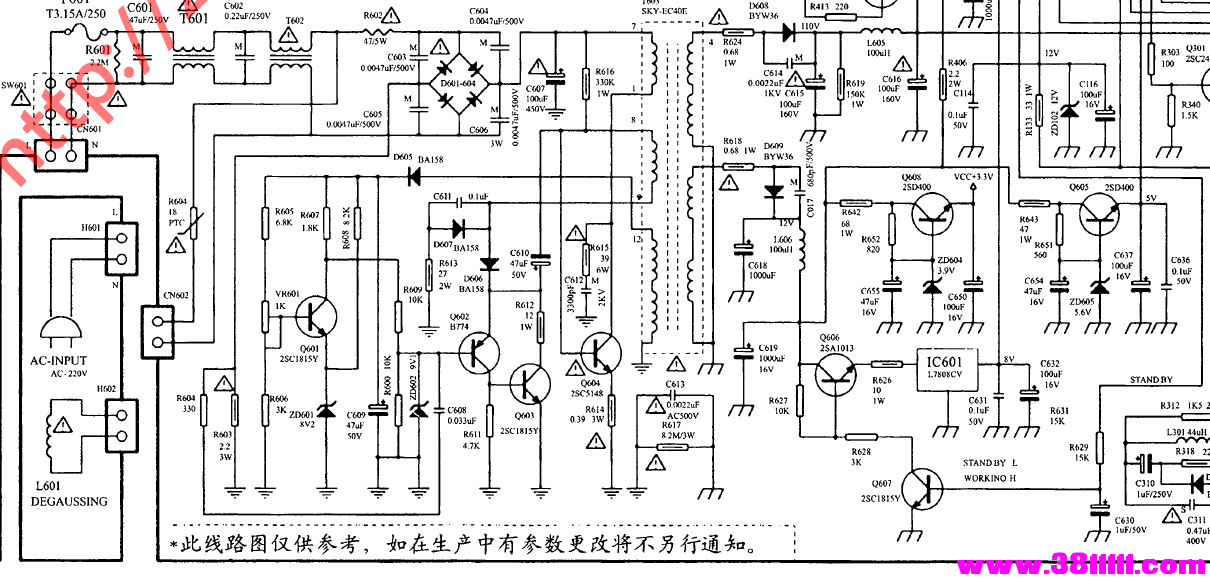

修一台创维21寸电视3P30机芯，开始时电源不启动，换一原型号开关变压器后电源启动，可是输出电压高，有220多伏。我有一块旧3P30机芯版，电源是好的，两块板是一样的，我把旧版电源部分的元件逐一换到该机上电源输出还是高，维修进入困境。请教同行们指点迷津。谢谢！（两块板绝对是一模一样，开关变压器就是从这旧版拆的）附图纸：
双电程控 发表于 2013-4-30 19:32
没接负载吗？

接地是100W灯泡做假负载。
不可能有这么高吧,万用表有问题吗?
本帖最后由 李恩钧 于 2013-4-30 20:20 编辑

万用表是新买的，用原来表也是一样，一百瓦的灯泡亮度就像接入了220伏交流电。两组电压都高。
李恩钧 发表于 2013-4-30 20:19
万用表是新买的，用原来表也是一样，一百瓦的灯泡亮度就像接入了220伏交流电。两组电压都高。

电路板没有发现有短路和断路的的地方。
换电源初级的2个47UF/50V的电容即可
把c609,c610直接换新即可，+B电压输出过高是该机型电源的通病。
李恩钧 发表于 2013-4-30 20:19
万用表是新买的，用原来表也是一样，一百瓦的灯泡亮度就像接入了220伏交流电。两组电压都高。

如果这样的话，可能开关变压器有问题了，负载电压不会高这么多。
用电源模块试一试如果还高的话就是电源变压器的问题。
这么高的电压也敢开机    在说也不要全部换元件啊  试将C610  C609 两个47UF/50V电容换新看电压有没有降下来
直接更换那 2 个47uf、50V 的电容即可，。如果还是不行，你就接模块试试。
本帖最后由 李恩钧 于 2013-5-1 12:43 编辑

还没解决，开机时我是把行断开，100W灯泡做假负载，不敢时间长了，瞬间测电压220伏以上，灯泡很亮，就像接在220伏交流电的亮度。电源部分电容全换原规格的，故障依旧。（此机是转修机，用模块代换机子能正常工作）。想追个究竟不想用模块，
你把旧板的电源部分锯下，直接代换掉故障机的电源板，修好就行了
谢谢！我已经换几个了，不起作用。
就是这么个电源
换新电容   不行再换电源模块看看
50v电解换了就好 你那显像管坏没哦
电源可调是最主要怀疑对象，是否更换。
谢谢以上各位，换了可调电位器，不起作用。
