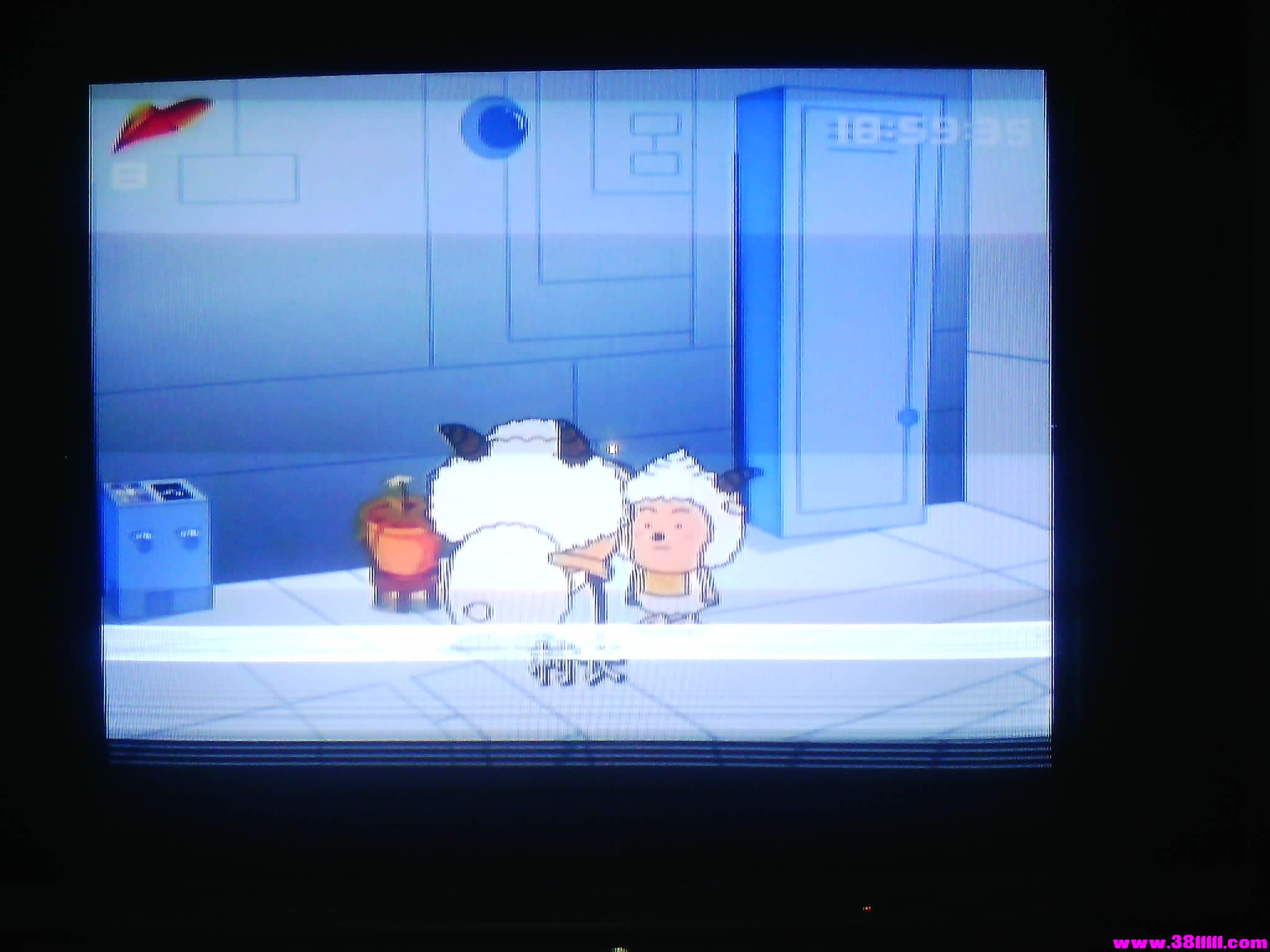

| 脚 位 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 功 能 | 场锯齿波输入 | V－DD | 回扫发生器 | V－SS | 场锯齿波输出 | 输出级供电 | 参考电平 |
| 典型电压 | 0.93 | 13.8 | －11.6 | －13.8 | －0.13 | 12.7 | 0.98 |
| 实测电压 | 0.85 | 15 | 0.1 | －15.5 | －14.2 | 14.8 | 0.85 |
草原烈火 发表于 2013-4-29 20:43
打开要密码啊兰老兵维修 发表于 2013-4-30 06:57
打开要密码啊
草原烈火 发表于 2013-4-30 06:59
我试过了，不需要呀！
宏伟电子科技 发表于 2013-4-30 07:59
场下线行电阻阻值变值，或下线行电容。
姜自飞 发表于 2013-4-29 21:10
谢谢 草原版主的图纸分享！
草原烈火 发表于 2013-4-29 20:43
董晓亮 发表于 2013-4-29 21:34
场偏转并联的电容代换一下！
宏伟电子科技 发表于 2013-4-30 07:59
场下线行电阻阻值变值，或下线行电容。
宏伟电子科技 发表于 2013-4-30 08:01
进总线调整了吗？
唐德文 发表于 2013-4-30 08:08
场 电路的阻容元件查下吧 特别是电容最好换下
王利平 发表于 2013-4-30 08:59
应该还是场滤波电容或场块附近电容的问题..要代换试试....
东方红家电 发表于 2013-4-30 09:49
看看这份图纸 能打开
葛先威 发表于 2013-4-30 10:03
场附近原件查查，特别是电容
探索维修 发表于 2013-4-30 10:41
换畅快
yanfei234 发表于 2013-4-30 14:37
换电容吧
荣荣家电维修 发表于 2013-4-30 16:51
场下线行电阻阻值变值，或下线行电容。
友谊123456 发表于 2013-4-30 20:18
看一看AV是否正常，是否是信号问题，电源电路是否正常，场电路是否正常，消磁电路是否正常。主要的场电路， ...
友谊123456 发表于 2013-4-30 20:18
看一看AV是否正常，是否是信号问题，电源电路是否正常，场电路是否正常，消磁电路是否正常。主要的场电路， ...
爱我维修 发表于 2013-4-30 20:25
代换场电容，大家都这样说，是有道理的
龙小小电子 发表于 2013-5-1 00:19
是场滤波电容或场块附近电容的问题..
上饶金鑫家电 发表于 2013-5-1 15:42
找到问题了出来说下呀
蓝夜二一零 发表于 2013-5-1 16:55
场电容
张警官 发表于 2013-5-1 19:00
电容坏了。
中奖了吧 发表于 2013-5-4 22:38
谢谢，没有进总线调整
中奖了吧 发表于 2013-5-4 22:38
谢谢，没有进总线调整
海尔29F9D-PY彩电原理图.pdf (188.65 KB) 海尔29F9D-PY图纸.pdf (216.09 KB)
