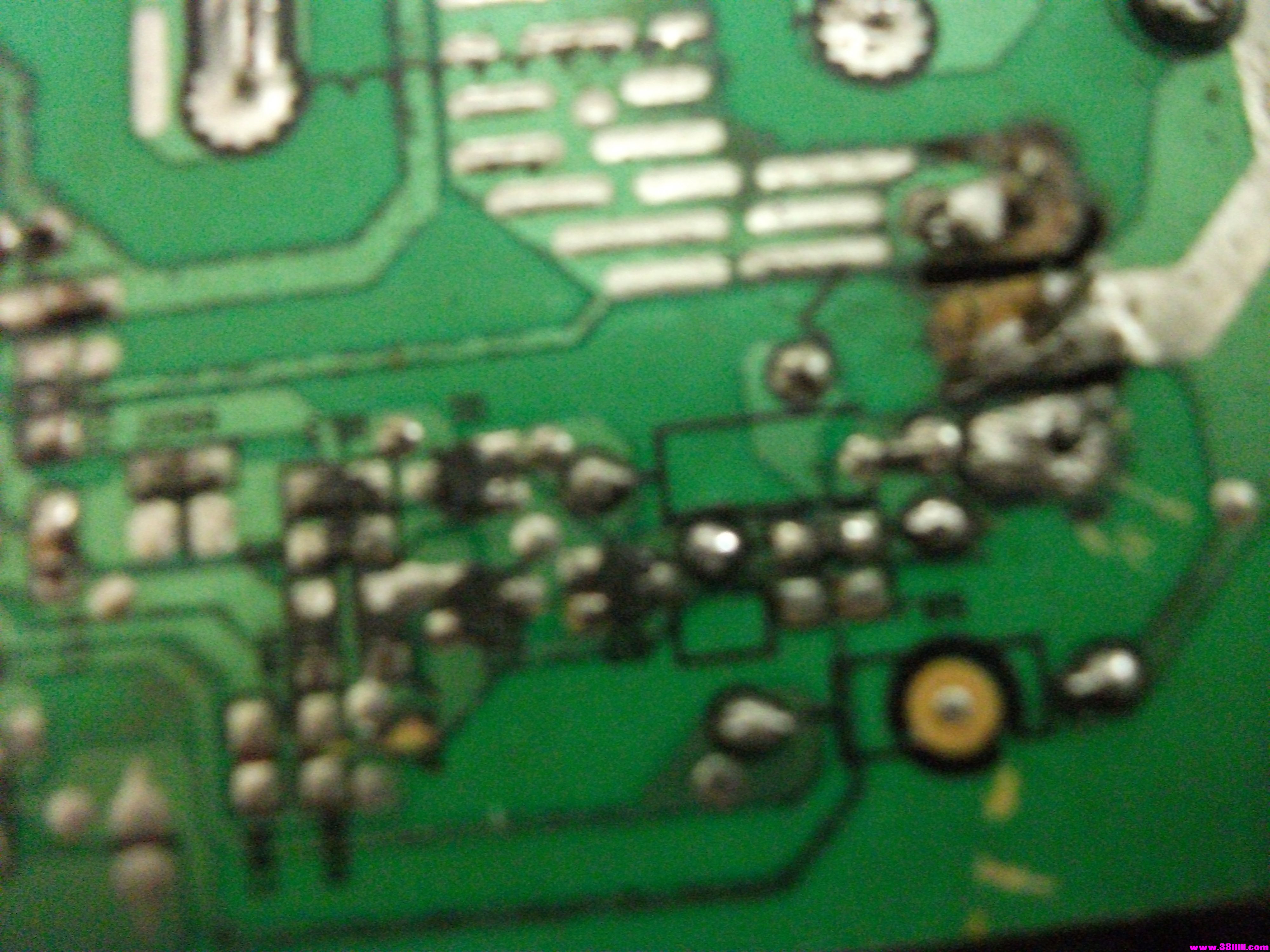

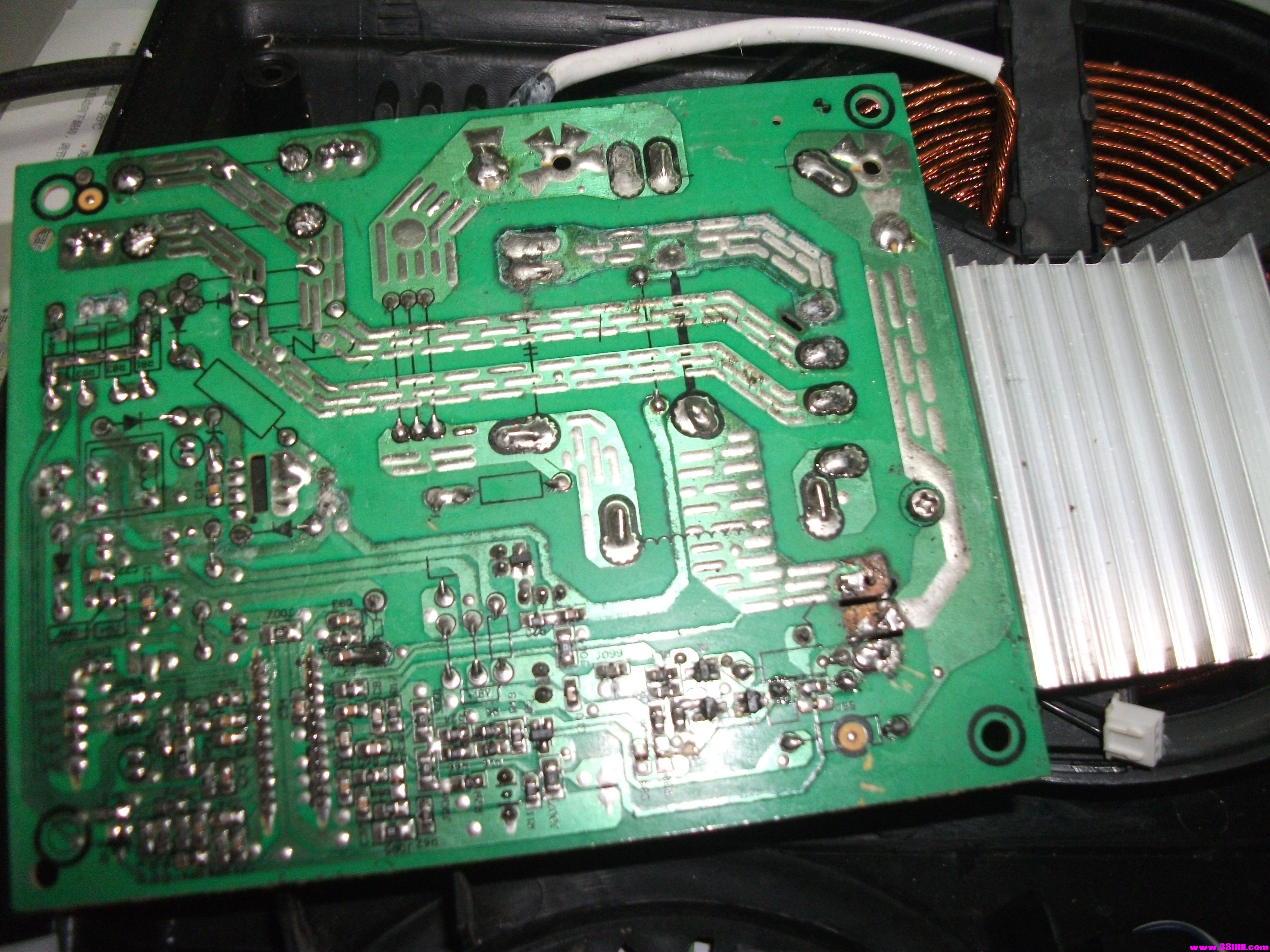

       今天接手一台美的电磁炉，因当时我太忙，让新来的一位妹子通电确认无任何反应后，她拆壳给我看了看，发现保险丝已烧黑并爆裂，我说是保险管与IGBT烧坏了，并取出以上元件让她代换。忙了一阵子后，突然听到“卟”一声我傻了眼，谁知她换上了元件后就通了电，把主板的IGBT以及附近电路全炸黑了，当时不幸用户也在场。经清洗电路板后，经检测除IGTBT损坏以外，附近的DW1（18V）稳压二极管和Q1、Q2、Q3贴片三极管均已击穿，现在既无相关电路图，也不懂得怎样用普通三极管来代换贴片三极管，哪位大师能详细手把手来教导呀，先谢为敬了！（附图）

用8050和8550管代换就可以了。{:soso_e181:}

用8050、8550管子直接焊在线路板铜箔面即可，板下面的空隙足够

用8050、8550管子直接焊在线路板铜箔面即可.

用8050和8550三极管代换完全可以{:soso_e100:}{:soso_e100:}。

图上看你那IGBT好像装反了吧！美的的我没修过，个人见解！

图上看你那IGBT好像装反了.用8050和8550管代换贴片三极管

       是IGBT被新来的妹子装反了，所以才会炸机，但就是不知道电路中的Q1、Q2、Q3哪一个该用8050或8550来代换，再个是代换时是否需要调换其各脚的位置吗？我一点都不懂，先谢！

图上看你那IGBT好像就是装反了  低级的错误

Q1 Q1  8050代  Q3  8550 代 Q2接 R8那个是基极  接地是发射极

第一次看见功率管会这样安装的！

图上看你那GBT都装反了，你就是再换什么都没有用的，先处理清楚再说吧。

零件都装反了，不炸才怪！！！！

难道你就没有，其它报废的板子吗？若有可用拆机件！

          还是自己动手稳当。。。

哈哈哈哈，第一次见，lgbt管装反了，

你那IGBT好像装反了吧！最好先找个图纸看看。用8050和8550三极管代换完全可以。{:soso_e100:}

       难道没谁有该机的电路图纸吗？有的给传一份，多谢！

         这位朋友，能否解释得更清楚点吗？先谢！

图纸可能不同，但那几个元件相同。Q1 Q2是S8050    Q3 S8550

天啊，IGBT竟然装反了，能不烧吗。还有，当人为因素引起IGBT再次损坏时很容易来同IGBT前级驱动的对管一起烧坏，严重了烧坏集成块。

IGBT上反啦    小管用8050      8550代换

你还收了 妹子徒弟啊！！！！！！！

今天我也修了个。不过是2UF的电容炸了，顺带330K的电阻炸断.一个二极管坏了！更新就好了！

[1],IGBT管装反了[2],贴片三极管可在废美的主板上拆,型号可对照拆,一般是HY3D,HY4D.

IGPT烧掉不检查原因就换上开机？？？？？？？？？？

IGPT烧掉不检查原因就换上开机？？？？？？？？？？

修过一台，IGBT装反啦，小管子用8050,8550代换
