该机为副电源不通电，经检测阻尼二极管开路，更换仍然没电输出。怀疑是副电源IC-MIP2C1坏，在网上订购了两只装上，结果还不行，外围只有几只电阻、电容、稳压管经检测都问题。我试着用电磁炉上的电源IC改装上去，呀！电压起来了，正常的输出电压我不知道，我想应该是5V供给主板，主电源IC电压已是在副电源哪里提供的应该是12V吧，一切调整好插上主板，也开不了机，红灯在一闪一闪，遥控接收头输入端只有3V，开不了机。哪位师傅有该机的电源图纸分析一下，请指点一下，如何修下去。
付电源输出电压确实是5V的，现在主电源电压是多少？
路路电 发表于 2013-4-12 12:48
付电源输出电压确实是5V的，现在主电源电压是多少？
谢回复，你这电源图纸跟我的电源板不相符。现主源无电压，启动不了。
兴业电子 发表于 2013-4-12 13:04
谢回复，你这电源图纸跟我的电源板不相符。现主源无电压，启动不了。

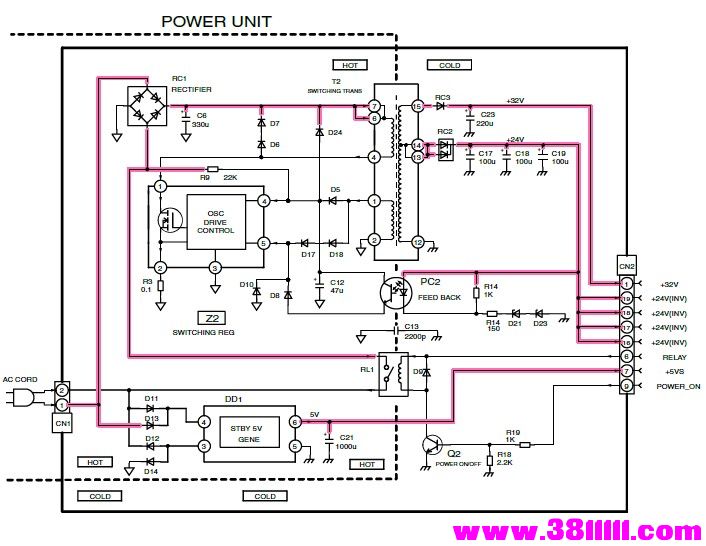

这个图只是个电源板方框图。你应该测量开机信号是否有，如果有了，检查主电源部分，如果没有，那主板也有问题了。
草原烈火 发表于 2013-4-12 12:44
看看这个中不中！
先谢你的资料参考！现在发现IC851第5脚供电的5V没有，短接5V给它也没用，开不了机，电源板上的待机没电压，不知道是不是主板有暗断线！
松下TC-23LX50D彩电原理图.pdf (6.32 MB)
