自制实用的维修小工具.doc

已下载了，可是怎么没有线路图呢？

自制使用的维修小工具
自制多功能测试仪

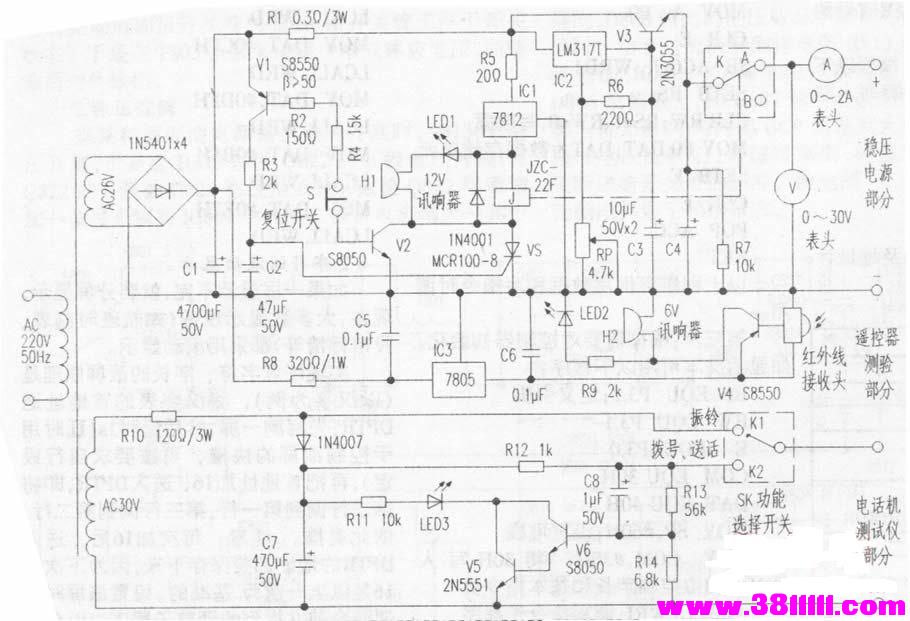

该仪器集可调稳压电源、电话机测试、红外线遥控器测试为一体，电路原理见附图。
    一、可调稳压电源
    稳压电源可调控制选用三端可调稳压块LM317T，经外接大功率三极管2N3055扩流后输出。输出电压在0．8V至24V内连续可调。过载、短路保护电流为1．4A(实测值)。
    保护电路由R1—R4、V1、V2、C2、单向可控硅VS及继电器等组成。当输出端出现过载、短路，取样电阻R1上的电流达到1．4A时，继电器吸合，输出端开关K接至B点，输出电流被切断，实观了保护。同时，LED1点亮，讯响器H响起，发出声光报警。
    待排除过载、短路后，按复位开关S，V2导通，VS关断，继电器释放。开关K接A点输出恢复正常，保护被解除。
    二、电话机测试仪
    本电路中的电话机测试仪具有振铃、拨号、送话三种测试功能。通过功能选择开关SK来选择需要的测试功能。
    振铃测试时，将SK拨到K1位置，30V交流电压经R10输入电话机，即可实现振铃。拨号、送话测试时，将SK拨到K2位置，在摘机或免提状态下，每按一个数字键，LED3点亮一次。重拨时，LED3会连续闪烁，闪烁次数与输入重拨号码的位数相同。需送话测试时，操作者对着话简讲话或吹气，LED3就会被点亮，表示送话功能正常。
    三、遥控器测试仪
    至于遥控器测试仪部分，曾有文章介绍，这里就不阐述了。
    四、元件选择
    变压器为100W、双26V加双15V环形变压器。交流26V选双26V中的一组，交流30V通过将双15V串联后得到。三极管2N3055，发热严重，需要装足够大的散热片，必要时可装风扇散热。其他元件型号参照原理图上的标注即可。


原文来自“维修吧”
没图啊

是我疏忽了，文档是2007的我会在再传一次，下面是正文：

自制多功能测试仪

该仪器集可调稳压电源、电话机测试、红外线遥控器测试为一体，电路原理见附图。     一、可调稳压电源     稳压电源可调控制选用三端可调稳压块LM317T，经外接大功率三极管2N3055扩流后输出。输出电压在0．8V至24V内连续可调。过载、短路保护电流为1．4A(实测值)。     保护电路由R1—R4、V1、V2、C2、单向可控硅VS及继电器等组成。当输出端出现过载、短路，取样电阻R1上的电流达到1．4A时，继电器吸合，输出端开关K接至B点，输出电流被切断，实观了保护。同时，LED1点亮，讯响器H响起，发出声光报警。     待排除过载、短路后，按复位开关S，V2导通，VS关断，继电器释放。开关K接A点输出恢复正常，保护被解除。    二、电话机测试仪     本电路中的电话机测试仪具有振铃、拨号、送话三种测试功能。通过功能选择开关SK来选择需要的测试功能。     振铃测试时，将SK拨到K1位置，30V交流电压经R10输入电话机，即可实现振铃。拨号、送话测试时，将SK拨到K2位置，在摘机或免提状态下，每按一个数字键，LED3点亮一次。重拨时，LED3会连续闪烁，闪烁次数与输入重拨号码的位数相同。需送话测试时，操作者对着话简讲话或吹气，LED3就会被点亮，表示送话功能正常。     三、遥控器测试仪     至于遥控器测试仪部分，曾有文章介绍，这里就不阐述了。     四、元件选择     变压器为100W、双26V加双15V环形变压器。交流26V选双26V中的一组，交流30V通过将双15V串联后得到。三极管2N3055，发热严重，需要装足够大的散热片，必要时可装风扇散热。其他元件型号参照原理图上的标注即可。  原文来自“维修吧”

在9楼我重新传了一次！

在10楼我重新传了一次！

在10楼我重新传了一次！

在10楼我重新传了一次！

在10楼我重新传了一次！

在搞维修中就得异想天开
