海信21寸CRT电源开机烧保险，彻底的把我征服了，（革命成功了）: 本帖最后由 修到报废 于 2013-2-27 22:45 编辑
海信这个电源开机就烧保险，彻底的把我征服了，一开机就烧，带开关管一起烧，次级和变压器去好的，我用万能模块试过了，我是摘板回来修的，但电源初级的元件，我是每一个都拆下来测量过了，没有一个是坏的，，开关管是D2101，用D1710代换。后来我采用两个100W灯泡来修。电流可以到0.59A。测量300V，发现只有50V。输出也有50多V，但是就是不敢断开灯泡，一断开就烧保险和D1710.真是气死我了，大家说说看，一般碰到这样的情况是怎么处理的。谢谢
电源类似于A3电源，非创维机器！
感谢各位的参与，你们的参与让我学到很多东西了，这次又成长一点。其实电视应该早就修理好了，就是我这样接灯泡不行，应该去掉负载的灯泡，短路行管的B-E脚，得到修到报废和窦师父方法，已经证实电源好了。输出110V。我想问版主一件事情：由于我的权限不能对有用的帖子加分。麻烦版主帮忙一下，直接从我的积分划过去，每人10分，其中修到报废和窦师父每人30分。加分到我发出此帖为止。谢谢。
什么机芯？创维分离元件的没有几种电路。请说明机芯，我好帮你分析。如果原机是用的BUT12AF或者C5148的开关管，电源类似于A3电源的。这个电源负载是不可以接灯泡检修的哦！不然开机容易炸开关管或者5v电路滤波器！
楼主应该什么是什么机芯，有个图纸或者照片看看。
修到报废 发表于 2013-2-26 22:12
什么机芯？创维分离元件的没有几种电路。请说明机芯，我好帮你分析。如果原机是用的BUT12AF或者C5148的开关 ...
机芯是：LA76810A。CPU：LC883328A.
杨宝珊 发表于 2013-2-26 22:21
楼主应该什么是什么机芯，有个图纸或者照片看看。

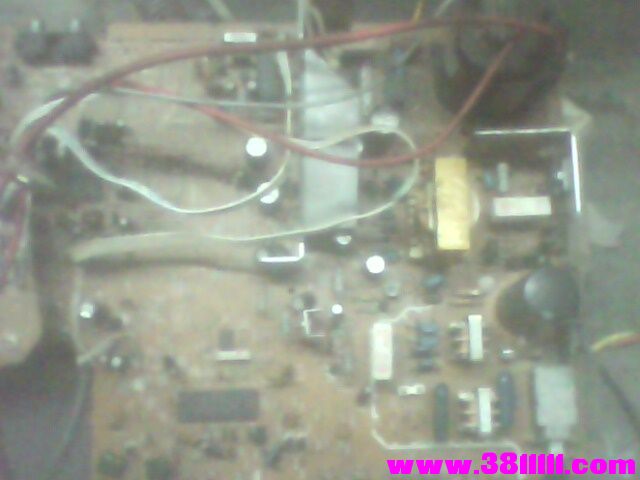

师父，图片已经上传了，用手机拍的，将就一点了，谢谢，帮我分析一下，已经头痛很多天了，又不敢断开灯泡
修到报废 发表于 2013-2-26 22:12
什么机芯？创维分离元件的没有几种电路。请说明机芯，我好帮你分析。如果原机是用的BUT12AF或者C5148的开关 ...
他原机是用;D2101的开关管，我用D1710代换，可以吗
下载了几个都不是你要的图纸，仔细看主板。有5800-3YXX等标记的 3Y后面的是多少，下了3Y20的不是
修到报废 发表于 2013-2-26 22:51
下载了几个都不是你要的图纸，仔细看主板。有5800-3YXX等标记的 3Y后面的是多少，下了3Y20的不是
我下去再看一下，
修到报废 发表于 2013-2-26 22:51
下载了几个都不是你要的图纸，仔细看主板。有5800-3YXX等标记的 3Y后面的是多少，下了3Y20的不是
一般那些字在哪个地方，我怎么找不到了，
你这个不是创维的吧，有点像海信的板子，电源像是是A3电源。
本帖最后由 游子心声 于 2013-2-26 23:07 编辑
修到报废 发表于 2013-2-26 23:02
你这个不是创维的吧，有点像海信的板子，电源像是是A3电源。
师父真是高见，让我想起来了，创维是客户的另一台机，那台我修好了，就还有这台。不是海信的
我只找到PA-0005的
+300V只有50V不对劲吧？我看着怎么好像是康佳的机子？
草原烈火 发表于 2013-2-27 07:12
+300V只有50V不对劲吧？我看着怎么好像是康佳的机子？
但是它确实如此，也有50V的电压输出。我也想不明白。为什么300V，只有50V，昨晚（修到报废）的师父说：开关管接近短路状态。保险的灯光很亮。奇怪了，我今天有空就不接负载，短路行推动看一下，
哈哈 这几位师傅一晚上还没修好 {:soso_e113:}
你先把电源管拆下 通电看看300V有多少（有可能大电容不好）. 4个整流二极管可能有一个断路 ...
关注 {:soso_e181:}
东方红家电 发表于 2013-2-27 07:47
哈哈 这几位师傅一晚上还没修好
你先把电源管拆下 通电看看300V有多少（有可能大电容不 ...
头痛了，断开开关管，300V 就正常了，整流管拆下来测量了，没有坏，大电容换4个了，一直无法搞定。现在不是钱的问题了，是我对这行执着的问题了，无论花再多的时间也要搞定。还自己的一个安慰
查一下开关管 吸收回路（集电极对地 电容 二极管 对好换新看看）
东方红家电 发表于 2013-2-27 08:01
查一下开关管 吸收回路（集电极对地 电容 二极管 对好换新看看）
继续抗战，直到革命解放
竟有这么难搞的电源机子？那么多的高师都帮你搞不定！
李永祥 发表于 2013-2-27 08:18
竟有这么难搞的电源机子？那么多的高师都帮你搞不定！
看来就是了，暂时休战一天，晚上回来再杀了，
电源不是很好修吗?在保处串200W的灯泡来修
接上灯泡用短路法检稳压电路是否有作用
一个连电源都搞不定的师傅不是好司机{:soso_e113:}
检修尖峰吸收和稳压电路，有必要时更换电源振荡变压器。
把整流部分换了 不装形状管测B极电压看正常不？
师傅先把300V搞正常在说！不装开关管要么脱开开关管B极，测下电压正如 楼上唐师说的！唐师的五笔打的和我一样烂啊！{:soso_e128:}
这个电路板应该和组装板一样电源吧，我修这故障的方法是：”用100W灯泡代替保险丝，再短路行管BE极（停止行工作）通电测量+B电压是否正常，如果电压不正常太高灯泡就会发光使输入滤波电容两端300V电压下降保护电路元件不损坏不用断电继续检查。测+B电压太高的话再用起子短路光隅的3脚和4脚看灯泡是否灭（电源停振测滤波电容两端有300V电压），灭表示电源初级正常故障在电压取样电路部分，继续亮表示电源初级有故障“。
电源部分你还没有检查到位，主要是电容这些漏电引起的。

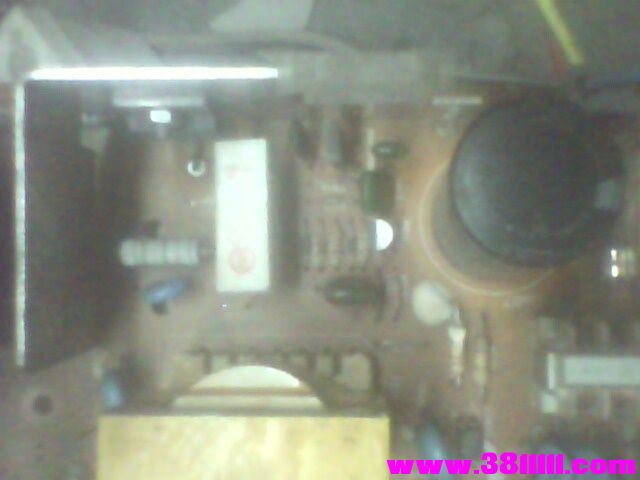

看图片就是A3电源。取样电路不容忽视，光耦和控制三极管都得检查。
断开开关管集电极是否继续烧保险？
你把行断开看看呢！先确定是那一部分的问题撒，兄弟
仔细检查应该不难搞定，电源变压器是重点怀疑对象，假如它软故障有局部短路又不严重，当你在用万能模块代换时它没有短路，再恢复原电路时，故障出现了，当然就烧管了。我曾经遇到过行变软故障，有点类似。观点仅供参考，希望对你有所帮助{:soso_e181:}。期待中
就是三洋机芯吧，检查300v滤波电容，尖峰吸收回路原件有么偶有损坏的。
窦师傅 发表于 2013-2-27 18:08
这个电路板应该和组装板一样电源吧，我修这故障的方法是：”用100W灯泡代替保险丝，再短路行管BE极（停止行 ...
好的经验，学习了
修到报废 发表于 2013-2-26 22:12
什么机芯？创维分离元件的没有几种电路。请说明机芯，我好帮你分析。如果原机是用的BUT12AF或者C5148的开关 ...
谢谢版主经验分享。
次级短路了吧。。。。。。。。。。。。。。。。。。。
李永祥 发表于 2013-2-28 08:17
楼主难道还没有修好吗？
革命成功了，谢谢关注
难得见到心肠怎么热的{:soso_e179:}
刚刚修了一台3p90机芯的是厚膜电路1脚接的1000p1000v的电容击穿了引起烧保险
周凯乐 发表于 2013-3-1 11:07
刚刚修了一台3p90机芯的是厚膜电路1脚接的1000p1000v的电容击穿了引起烧保险
谢谢经验分享
请楼主将检修过程说一下，到底是啥元件引起烧保险和烧开关管的，是自己误接假负载引起的吗，该机电源正如版主所说，不能接假负载吗。
把一个102/2KV,电容，几个电解电容更换
华康国 发表于 2013-3-1 13:10
请楼主将检修过程说一下，到底是啥元件引起烧保险和烧开关管的，是自己误接假负载引起的吗，该机电源正如版 ...
是，是自己操作的原因造成，应该当初换保险和开关管就能好的
一消磁电阻底座碳化漏电烧保险，害我折腾半天。。。。。。。
游子心声 发表于 2013-3-1 19:51
是，是自己操作的原因造成，应该当初换保险和开关管就能好的
呵呵，原来是人为故障，那是非常规故障，不好查的。我也经常接到转修机，一个小故障能让你忙活好半天。不过修好了就是好同志
付师付 发表于 2013-3-1 19:55
一消磁电阻底座碳化漏电烧保险，害我折腾半天。。。。。。。
是件新闻，我没有碰过，呵呵，你幸运
探索维修 发表于 2013-2-27 19:25
看图片就是A3电源。取样电路不容忽视，光耦和控制三极管都得检查。
检查稳压部分
俺秀电源都是短路推动变压器的 没接过灯泡试过
