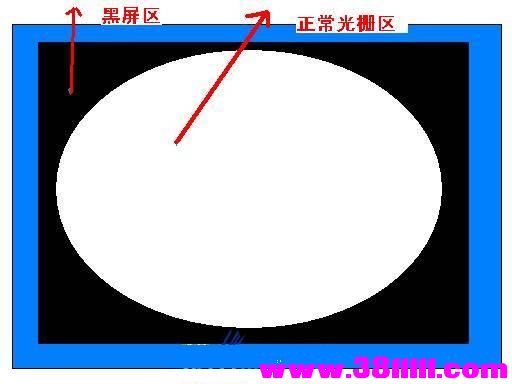

客户送修海信HDP25R69彩色电视机，光栅如图1所示（无相机，只有电脑画图），诉说该故障是在近2个月的时间内逐步加重到这种情况，无法收看才送修。
初看此机，第一印象为偏转线圈可能损坏，拆开后盖，目视无明显的元件烧焦，开裂，偏转也没有后退的迹象，该机为第一次维修，客户也确认是第一次损坏。目视无元件接触不良，烧焦，开裂等表面现象，也没有发现元件有机械性的移位，松脱等现象。声音、图像、色彩正常，无散焦，汇聚不良等现象。感觉此机很难在短时间内完成，遂留下客户电话，收机住院。
为防止误判偏转线圈，测行电流在300-670mA 之间变化（最暗-最亮）基本正常，随后动用示波器，探测行管C极逆程脉冲，发现为1450Vp-p，已经超越+B 135V的10倍（正常8-9.5倍），但波形清晰稳定，于是先检查逆程电容，发现C415容量减小至已经不足5n 了，至此时间过去近半个小时，原来是小毛病啊。心中窃喜，看来挣个改善生活的钱还是比较容易的。

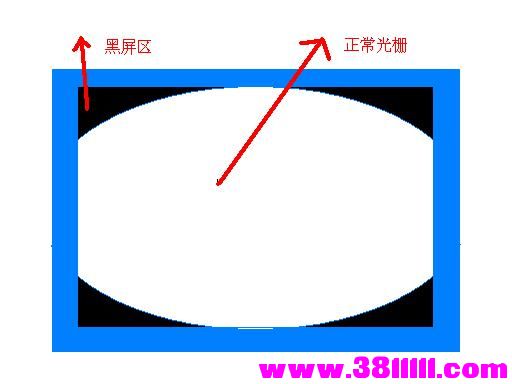

更换一7n2逆程电容，开机却发现光栅成了如图2的样子，心中当时凉了半截，这电视机咋这样呢，可这时行管C极脉冲已经下降到1280Vp-p的正常范围了。问题还能在哪里呢？由于波形不紊乱，联想到客户说该机是在很长时间的逐步发展至此的，估计偏转应该无问题，如果有问题，在近2个月的时间内，为何没有损坏行管呢？考虑行电流在300-670mA范围内，没啥问题呀。随暂时否定了对偏转的怀疑。
这样的光栅可以认为是“桶形失真”，可电路中有枕形校正电路，S校正电容。没听说什么电路能校正桶形失真呀，一时间很迷茫 ，于是漫无目的检查了S校正电容，枕校管，枕校电容，枕校调制二极管，枕校调制电容，隔离电感，反馈电阻等一无所获。

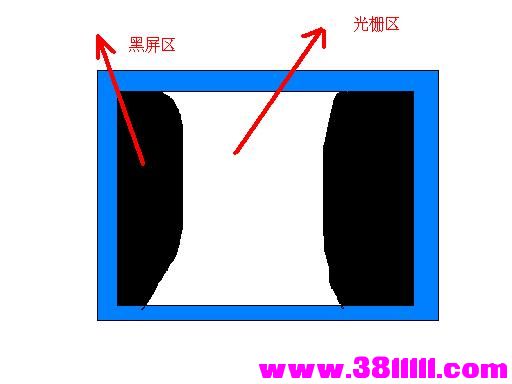

郁闷了几天后，想到，诡异的光栅要么与偏转有关，要么与校正电路有关，问题必然还在这两个方面，于是我从电路中依次取下了枕校管，枕校调制二极管，结果光栅成了如图3的枕形失真的样子，看来枕校电路是工作的，也是有作用的。只是不正常而已，同时也彻底证明偏转无问题。

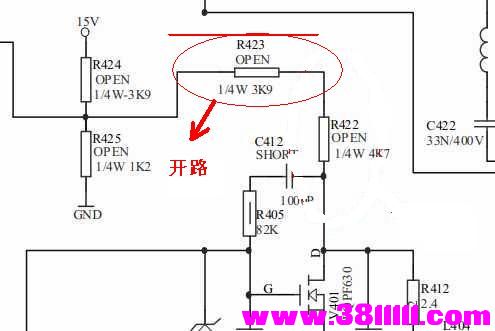

由于那时对枕校电路还不太了解，于是翻阅了有关枕校电路的文章，明白了枕校电路的原理，原来就是利用场频抛物波对行偏转电流进行调制，使得在原来枕形失真光栅的基础上将失真部位向左右不同程度的拉伸，从而达到将枕形失真矫正到矩形光栅的目的，如图4既然这样，如果校正过度，岂不是将光栅拉过了头就成了这个故障嘛，本着这一思路，怀疑问题还是在枕校电路或者总线数据有问题。仔细研读电路电路电路电路图纸，发现该机枕校电路与常见的不同，它比常见的枕校电路多了个由R422，423，424，425组成的反馈电路EW-FB送往数字板，于是对这部分电路进行地毯式轰炸，很快发现R423开路，更换后， 6天的努力，终于换来了我想要的结果。
总结
1、该机故障实在少见，加之电路特殊，在没有充分研究的基础上充忙上阵，又由于自己能力有限，也很少有这样的案例可供借鉴，导致了此次维修
本人于该机进行了一场持久战。
2、本次维修，使俺认识到，诡异光栅不可怕，仍然没出偏转，校正电路（数据）这个圈。
3、常见枕校电路，包括本机虽然都在枕校管的C，B两极间设置了负反馈电路，那只能小范围的改变校正量，而这个特殊的EW-FB反馈电路是一个为TB1306提供一个 信号，不一定是负反馈。这个信号能影响枕校信号的波形，对于校正作用远比负反馈大得多
