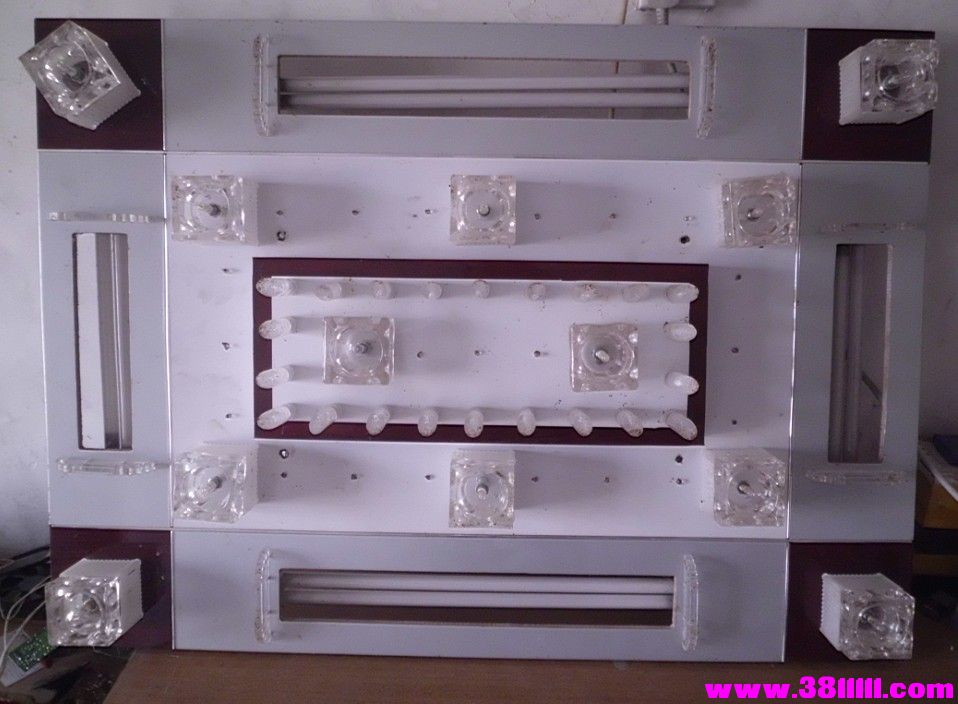

大舅家的一个组合吊灯不亮，拆下来让我给修修。
接了个插头按动开关试了一下，3个继电器都不动作，测12v和3个驱动三极管都正常，再测集成块各驱动输出脚没有电压输出，（具体什么型号没看它是装在一块遥控接收小板下面），看来IC已经坏了。

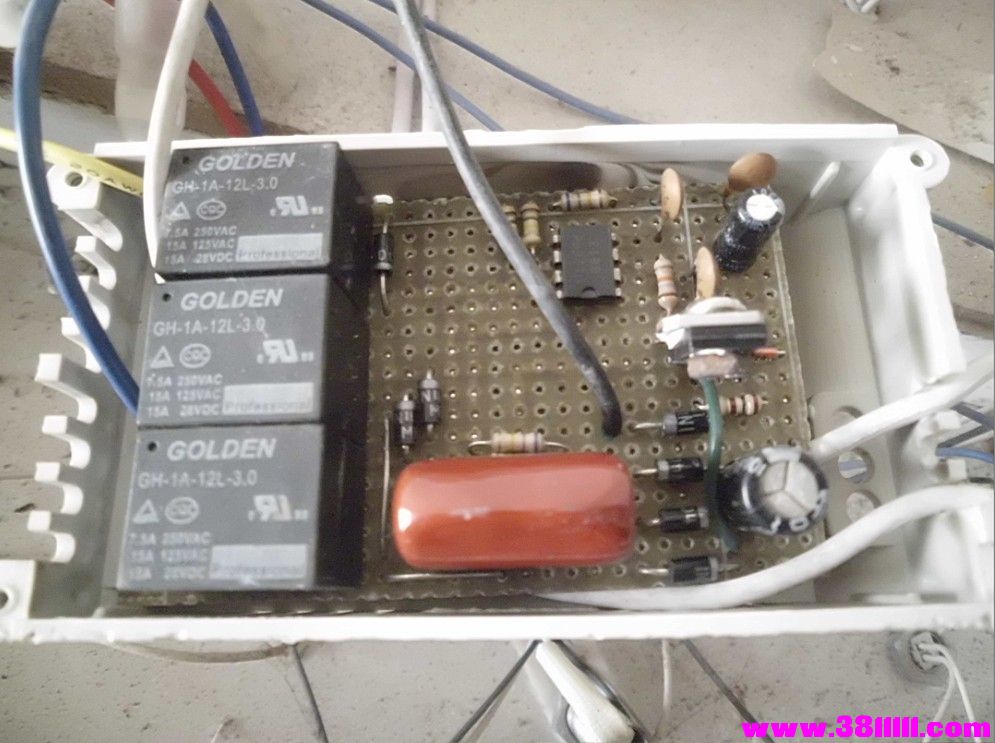

刚好手头有一块HL2608的IC，就自己动手做了一个，一次成功。用99SE把原理图画了传上来，有兴趣的朋友也可以试一试。

不错！学习了。有时间也玩一玩。

不错！学习了。有时间也玩一玩。

当6#选L（高）时，接通K1电源是L1亮，5秒内快速关开K1一次是L2亮，第3次是L3亮，第4次是L1.L2.L3全亮。第5次又是L1亮，一定要在5秒内完成一次关开操作，否则保持当前操作，当6#选S（低）时，第一次死L1亮，第二次L2亮，第三次是L1.L2都亮，第四次又是L1亮。时间也在5秒内完成。

L  S 开关干什么用，按下K１开关三个灯全都亮对吗？

我家一个水晶灯的分路器也坏了，有空我也试试

工作过程见16#，L.S是选择开关根据需要可以选高或者低。
