康佳T2926保护: 本帖最后由 李恩钧 于 2012-5-15 17:42 编辑
修一台康佳T2926电视，电源各路输出电压正常，高压间歇启动，（连续的嗒，嗒响）代换行输出无果，后把行管E,B短路，测芯片开关机脚电压在0至4.7伏之间跳动，好像是保护，不知是哪路的问题，请教大师们指点，谢谢！

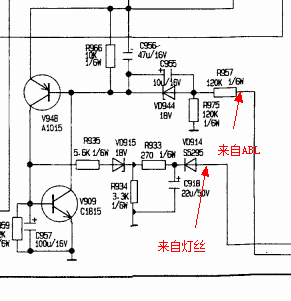

如果主电压升高和脉冲电压升高，灯丝电压也就升高，这个电压经VD914整流后高于20后就击穿VD915,这个管击穿后V909的基极电压就升高，三极管导通，集电极电压下降，导致V948基极电压下降，V948的集电极电压下降，拉低开机信号，整机就在待机状态了，保护的原理就是这样的 。
进德家电 发表于 2012-5-15 18:48
如果主电压升高和脉冲电压升高，灯丝电压也就升高，这个电压经VD914整流后高于20后就击穿VD915,这个管击穿后 ...
谢谢版主，我再详细看一看。
场逆程脉冲信号丢失，也会出现这毛病。。
T2926.pdf (325.35 KB)
