创维几天了，查不出病！6D85机芯（已修复数字板上贴片电阻坏了）:

本帖最后由万友维修于 2012-4-2 18:44 编辑

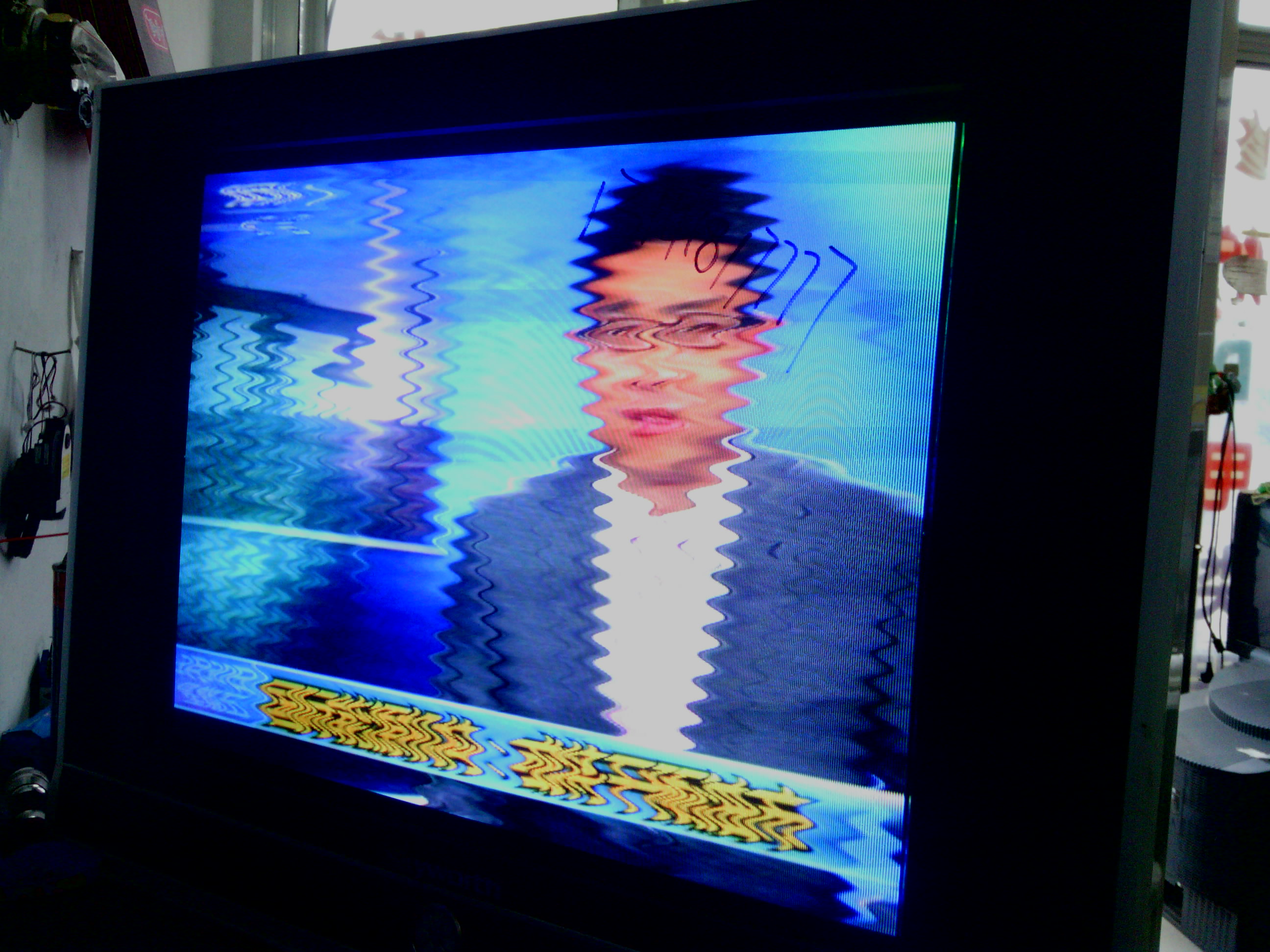

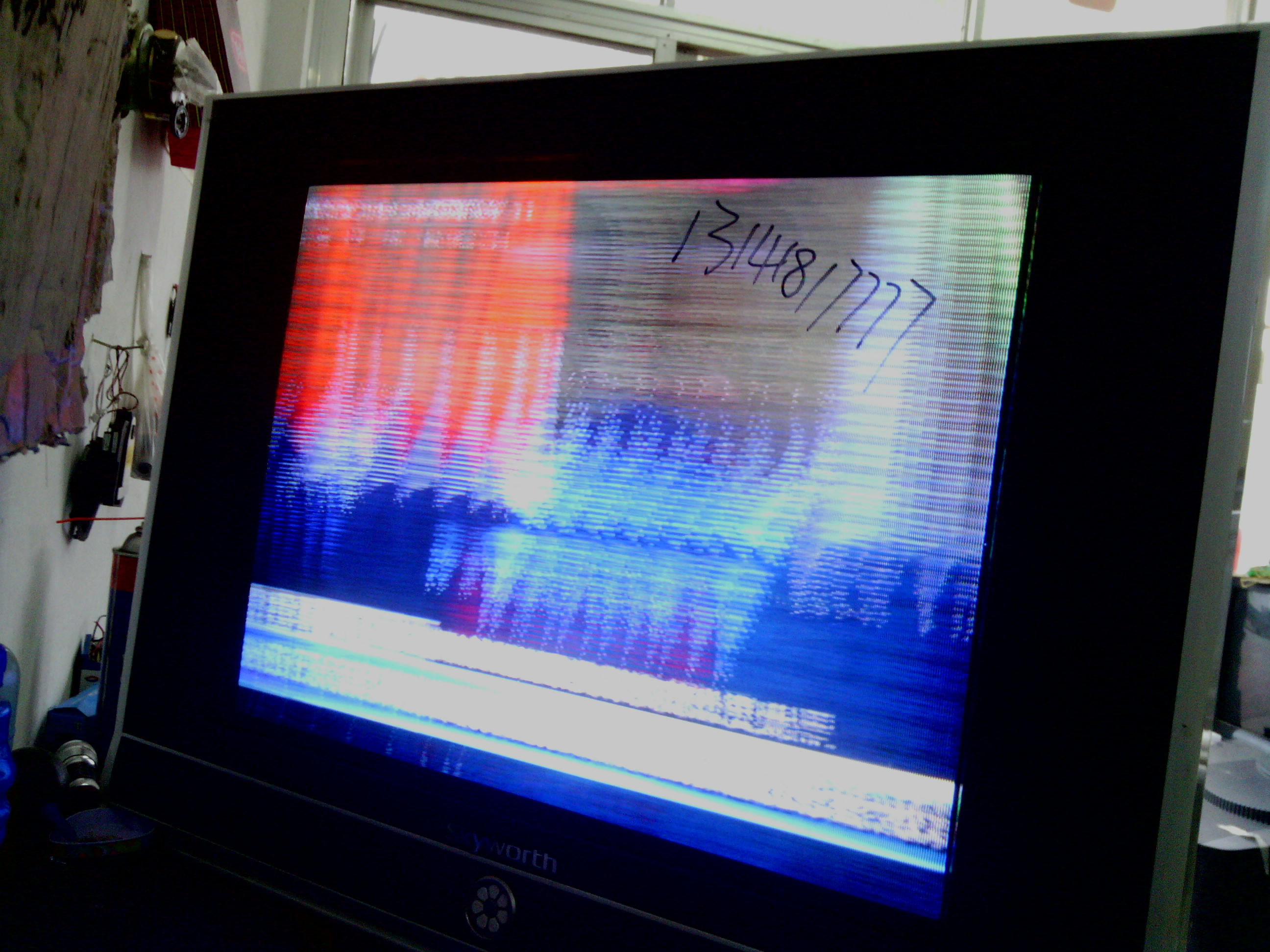

接到一台创维6D85机芯，现象是有时行拉丝，有时像行偏有时候又正常（下有照片），伴音正常，有光栅。换了行220PF2KV瓷片没有效果。量了行各种电容也正常，现在没有头绪了。在这请问高手有没有碰到类似故障？请教了！

行AFC电路上的电阻RM309 电容C306等检查一下。

谢谢，我明天试一下，再回复~~谢谢

行消隐脉冲是否是两只电容串联后，分压供给的。如是，上面那只电容内部打火。

谢谢师傅们，本机行电路AFC电阻是R709电容是C706 CC723 C707 没有找到C306~
3XX是接到VGA输出电路

师傅说的C306是不是指3P系列机型的校正电路的那个160V2.2UF（4.7UF）电解电容？

万友维修发表于 2012-3-31 19:05
谢谢师傅们，本机行电路AFC电阻是R709电容是C706 CC723 C707 没有找到C306~
3XX是接到VGA输出电路

图纸有吗？我再发一下吧。
在数字板上，接在ICM301（TB1307FG)的7脚上的。

根本不是行脉冲的问题。（若脉冲有问题行不会同步）还是查各路电源吧！

估计毛病出在信号通道，同步分离信号衰减。

实在不好查，请看下高压扣，有无生锈。

关注中，我也见过这种现象没有修好

应该换数字板

查查校准电容 224/600v的 ----量过换过。数字板上的CM306（实16V1UF)换了 50V1UF。没有效果。RM309上面涂了胶水-、没有量，想想估计好的，不过我明天量一下换一个！谢谢大家！特别是路路电师傅
明天再回复~

机器有时候又正常，敲击无效，弄不懂！！！

不把RM309焊牢，故障迟早会复发的。{:soso_e127:}

路路电发表于 2012-3-31 19:53
图纸有吗？我再发一下吧。
在数字板上，接在ICM301（TB1307FG)的7脚上的。

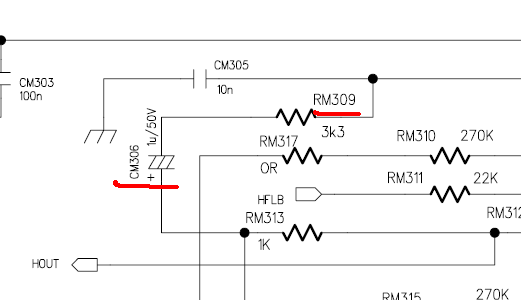

真的是RM309 3.3k贴片电阻开路了，这种故障没有大师指点我一辈子也修不起来。刮掉703胶水。RM309上是332.果然一量开路了。数字板上的贴片电阻坏了！
有一种成功的感觉（虽然是别人教的）。谢谢

经典案例，学习学习，受益匪浅！

路路电发表于 2012-4-1 22:13
不把RM309焊牢，故障迟早会复发的。

学习了路师傅

{:soso_e179:}学习了。。。。。。。。。

仔细查一下AFC电路的电阻和电容吧!

很经典的故障，看过后必看大片还爽！
