创维TMPA88XX系列的超大规模超级芯片TVAV无图象的故障检修.doc

此机是转修机，我接手时故障为指示灯亮不开机，+B从110V瞬间降到27V，前一维修员换了高压包，场块，还有电源光耦等。我重写数据后+B恢复到130v，但还是不开机，测超级芯片（8829CSNG4H99）17脚电压在5.6V左右波动，在路测此脚对地电阻为280Ω左右，很快查出C009 （103）瓷片电容漏电，更换后可以开机，略调高压包加速极和聚焦极后图声俱佳，满以为可以盒盖收钱了，谁知没过几分钟发现机子出现蓝屏，瞬间能正常了，有时蓝屏过后变黑屏出现创维的动画字符，就像信号中断一样的屏保，AV TV状态下均如此，故障不定时出现，我代换了IC101（4053BE） Q207，Q210，Q211以及8M晶振故障依旧没能排除，在此求助同行师傅指点一二，先有理了

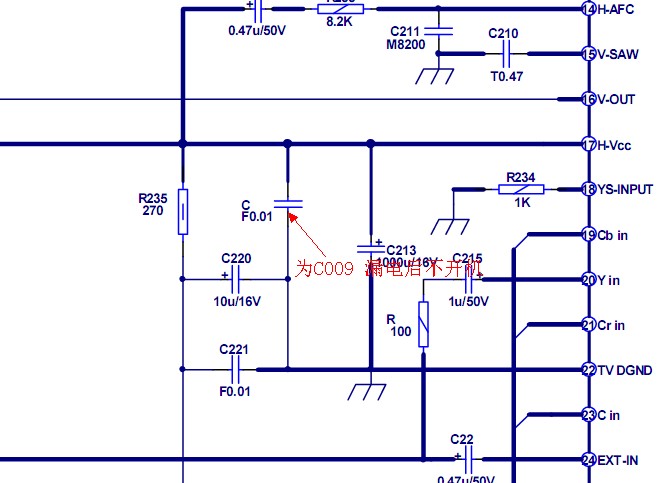

此机的参考图纸

你查大块的62脚外接的103电容有没变质，

这个故障是同步识别电路的问题，

非常感谢楼上的木村拓井师傅，我查了此机62脚外接的C016  331 正常，我想会不是前一修理工换的高压包不匹配，行同步脉冲不正引起此故障！明天问问机主！

给你个资料参考参考{:soso_e121:}{:soso_e181:}

非常感谢楼上两位师傅的帮忙，机子修好了。

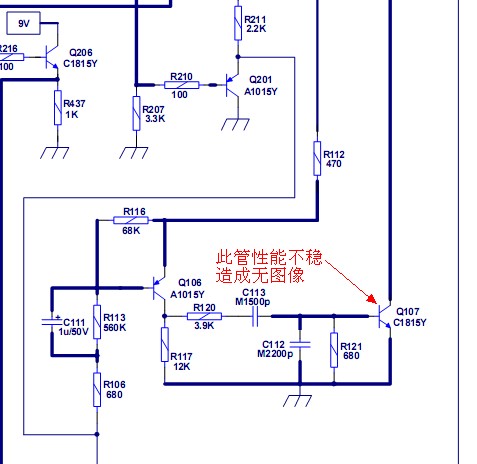

是Q107  C1815性能不良，换后试机半天了，故障再没出现。

学习了。。。。。。。。。。。。。。
