冰箱温控器的种类与结构原理。

一、温控器的种类

1、膨胀式

金属膨胀式和液体膨胀式温控器。如：双金属片温控器。

2、机械式

蒸气压力式和气体吸附式温控器。如：压力式温控器。

3、电子式

电阻式和电热偶式温控器。如：电子恒温控制器。

二、电冰箱的三种温度控制方式

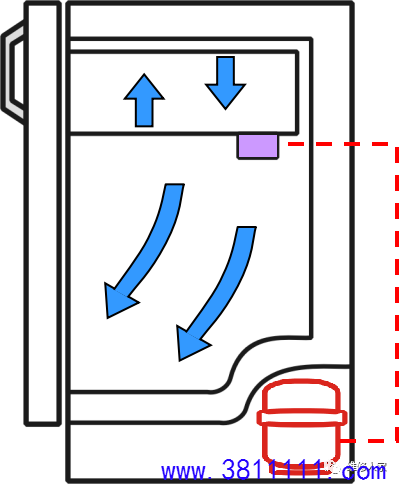

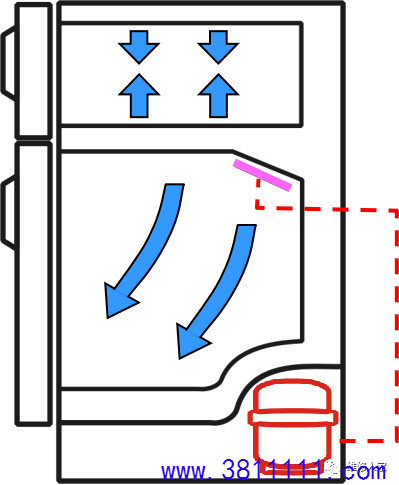

1、单温单一控制方式

应用：单门直冷式电冰箱，采用半自动化霜温控器，通过控制压缩机的启停来达到控温目的。

2、双温单一控制方式

应用：早期的双门直冷式电冰箱。

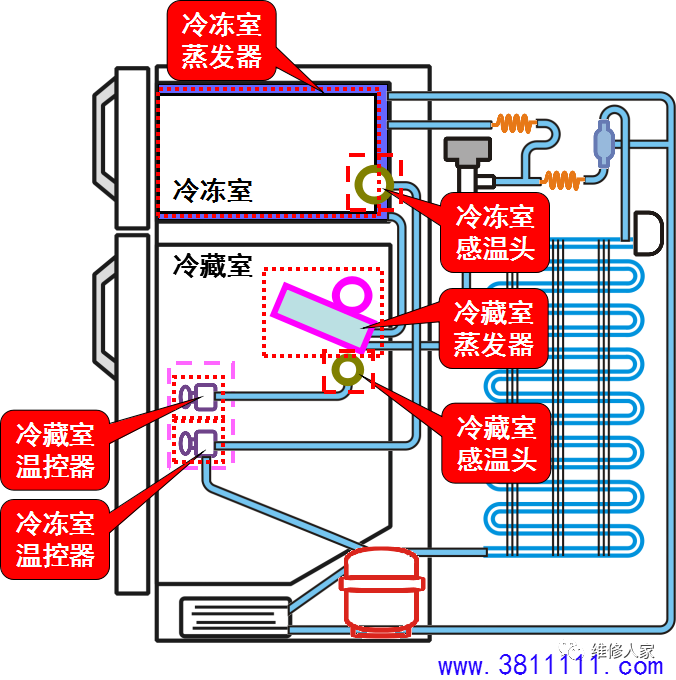

3、双温双控方式

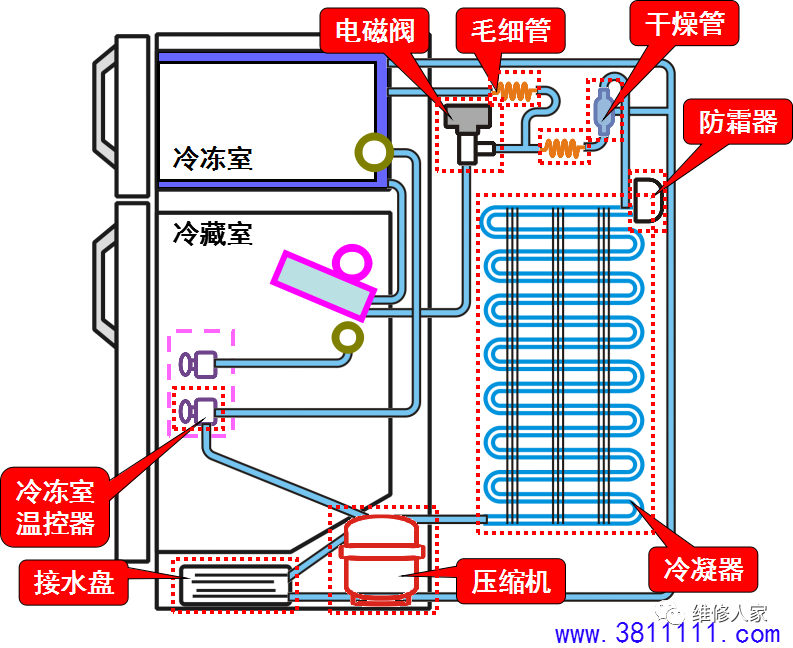

就是在电冰箱中配置两个温控器。

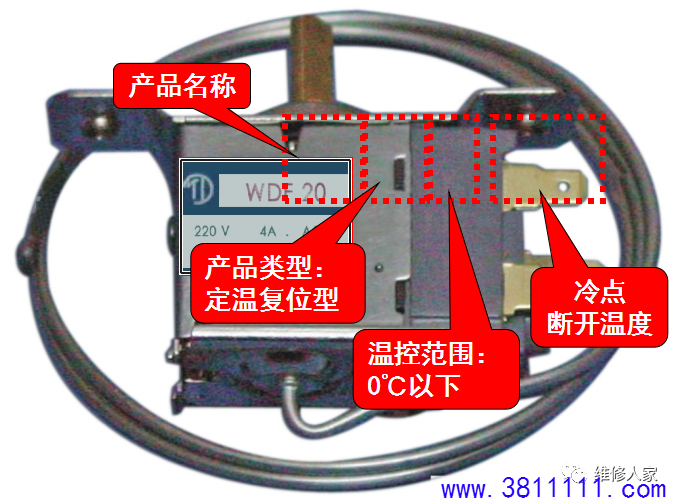

4、温控器的规格型号标识

定温复位型温控器，温度范围在0℃以下，冷点断开温度为-20℃   。

三、温控器的工作原理

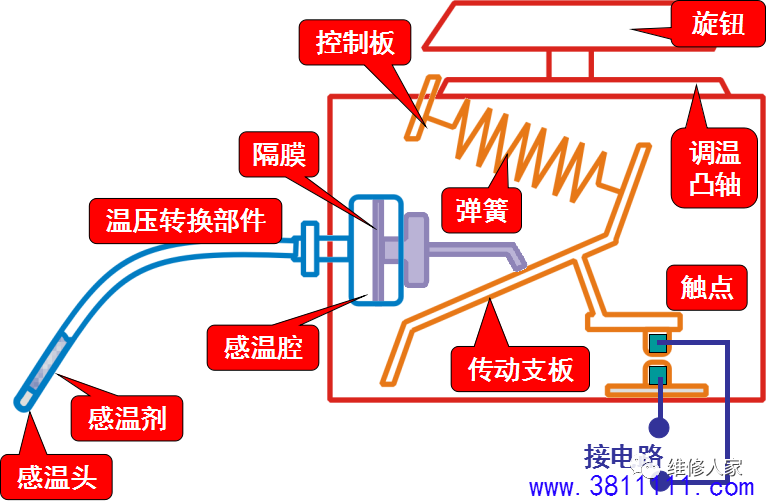

1、机械式温控器的工作原理：

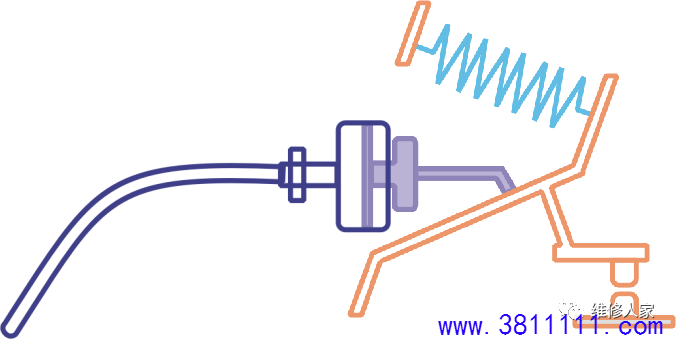

当冷藏室内温度低于温控器设定温度时，感温管内的感温剂压力减小，压力小于弹簧的拉力，在弹簧拉力的作用下，传动支架动作，使触点断开 。

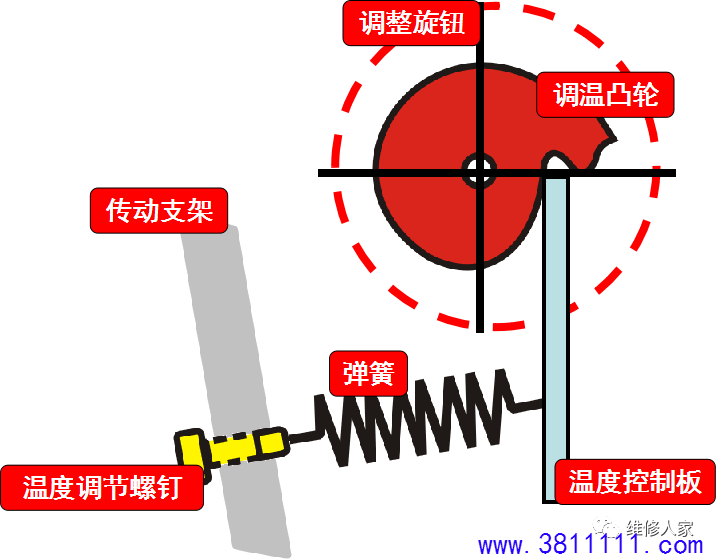

机械式温控器调整旋钮的工作原理：

需要设定较低的温度时，可将旋钮顺时针旋转，使弹簧张力减小。

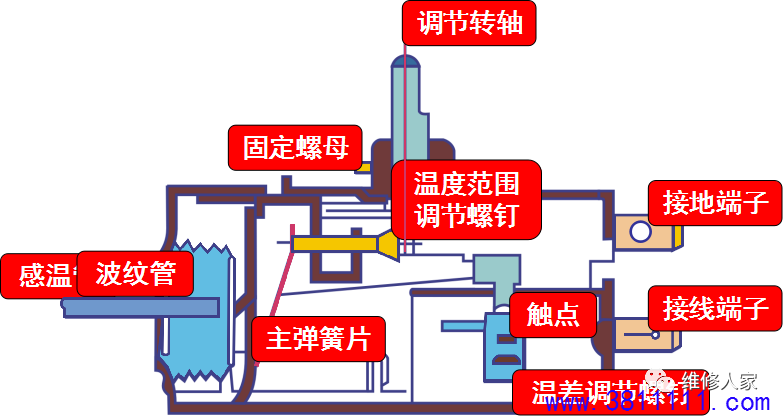

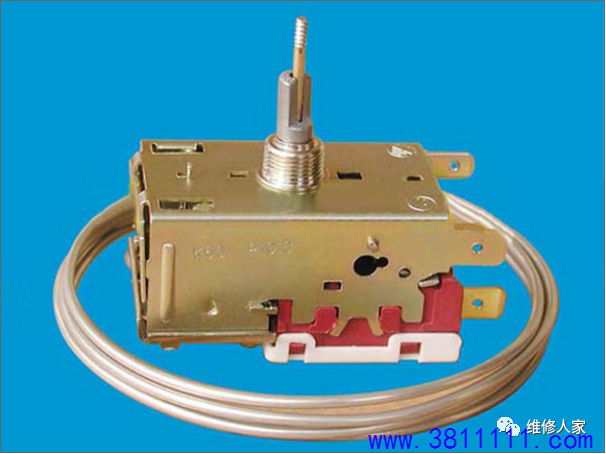

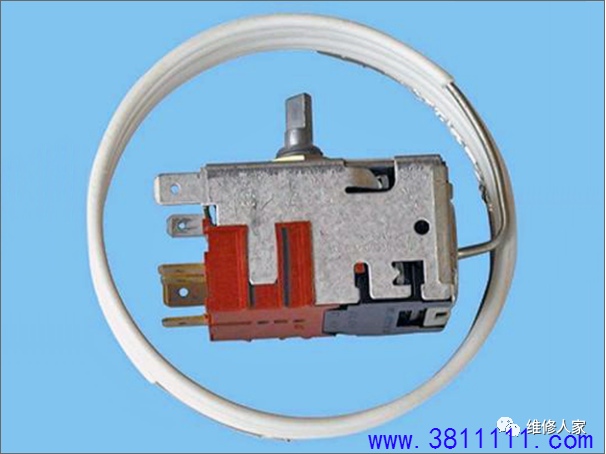

普通温控器的实物外形及内部结构：

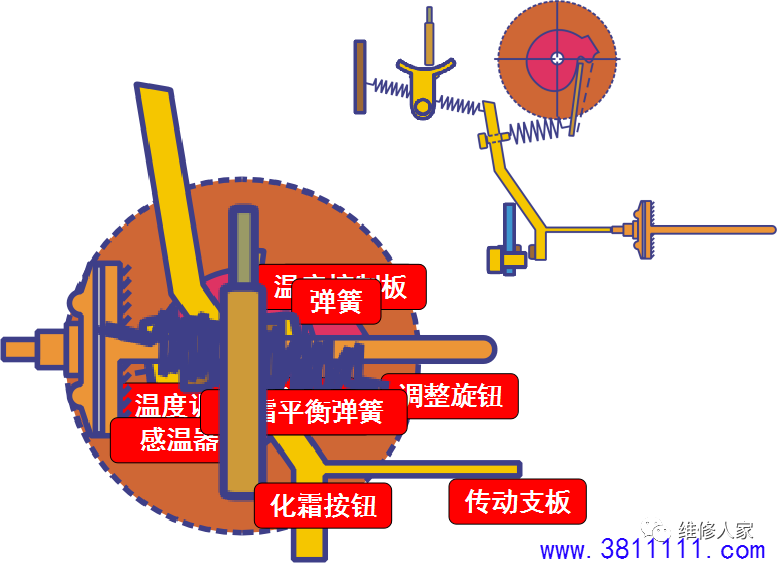

2、半自动化霜温控器的工作原理：

a.当蒸发器结霜过厚时，可按下化霜按钮，在化霜弹簧拉力的作用下，可强制触点断开，压缩机停机，蒸发器处于化霜状态。

b.化霜完毕后，蒸发器温度升高，感温器内的感温剂受热膨胀，感温管内压力增大，在压力的作用下触点导通，化霜状态结束。

半自动化霜温控器的实物外形：
