一台惠尔浦WFS1066滚筒洗衣机,上电后面板指示灯不亮,整机无任何反应。

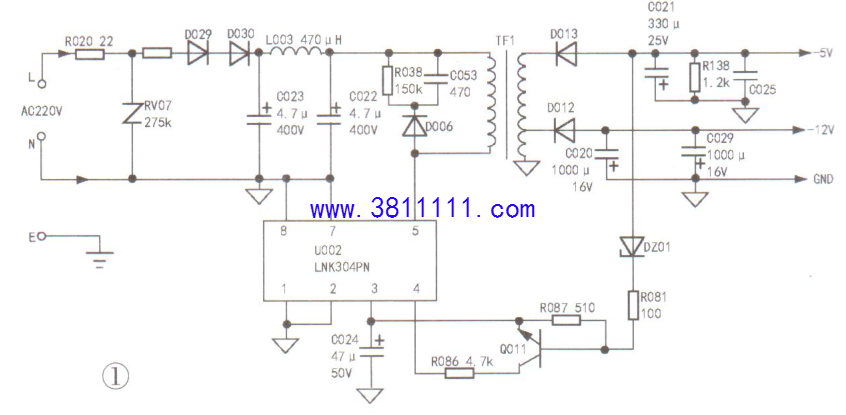

本机将电源电路、控制电路及面板电路安装在一块主板.上。拆开机器面板,拔去和主板的外部连线(注意:做好记录),松开卡扣取下主板。目视主板上一块双列直插7脚芯片已爆裂，根据该芯片的外围元件特点看,此芯片为电源芯片,实绘开关电源电路如图1所示。

AC220V电压经R020限流,D029、D030半波整流,C023、L003、C022滤波后，通过开关变压器TF1初级绕组给电源芯片U002的⑤脚供电。D006、R038和C053组成尖峰脉冲吸收电路，吸收电源芯片截止时TF1初级绕组中产生的电动势。

TF1的次级绕组输出-5V和12V两组电压.DZ01是-5V电压的稳压取样管，取样电压由Q011检测。当-5V电压降低时(绝对值增大),DZ01导通,Q011导通,U002的④脚电压升高，芯片内部的控制电路使开关电源振荡减弱,则输出电压升高(绝对值下降)。如果-5V输出电压升高,其稳压过程与.上述相反。由于该电源只对-5V电压取样稳压，为避免-12V输出电压受负载影响大幅变化,故接有泄放电阻R138 ,作为空载时的假负载。

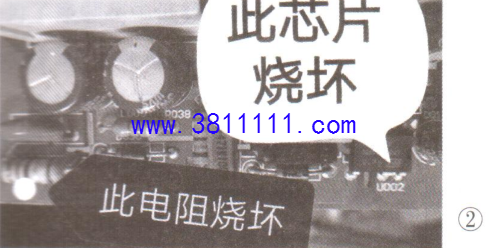

查阅资料得知U002的型号是LNK304PN。很多滚筒洗衣机的电源芯片采用LNK304,使用几年后该芯片易烧坏。虽然该芯片有多种封装形式，且后缀不同,但也可以相互代换。在路检查,发现R020开路。更换R020以及U002后上电,测得-5V和-12V输出电压都正常。装好主板后开机,故障排除。实物图如图2所示。

值得一提的是,本机控制线路和220V市电相通,即该机主板是热地。如果用户家插座线路安装规范，则主板的地线与零线相通;如果安装不规范,则主板的地线与火线相通,有触电危险,这时应交换插座中的火线与零线。

另外, C023、L003、C022构成π形滤波器,由于L003的电感量只有470μH,其主要作用是滤除开关电源工作时产生的高频脉冲，以减少这种脉冲对市电的污染。C023 主要滤除50Hz低频率脉冲,C022除滤除50Hz纹波外，更重要的作用是滤波数十千赫兹的高频脉冲。因此,C022的损坏概率比C023高许多。如果C022失效,开关电源产生的高频脉冲受阻于L003,这对开关电源的工作状态会产生很大影响,甚至会烧坏电源芯片。笔者曾检修过类似电路,其故障现象是屡损电源芯片,最后查出故障原因是滤波电容失效。

在实际维修中，快速检测滤波电容好坏的方法是:用指针式万用表电阻挡测电容的充放电特性。在本电路中，由于L003的直流电阻很小,测C022时万用表反映的实际是C022和C023加起来的充放电情况。如果不明白这一点，则很容易误判。

AC220V输入端的RV07是一只压敏电阻,电源电压太高时呈短路状态,以保护后面电路。常见的压敏电阻元件.上标注为471，表示其动作阈值为直流电压470V,这个元件，上标注为275,可理解为动作阈值是275V交流电压,折合直流电压约390V。
