【分享】S7-300/400 PLC 模拟量输入输出的量程转换控制

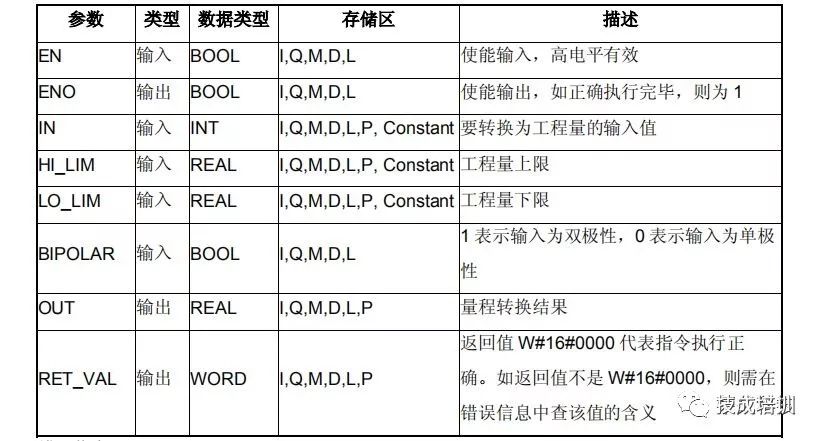

FC105 的参数定义

错误信息：

如输入的整形数大于 K2，则输出(OUT) 限位到 HI_LIM，并返回错误值。如输入的整形数小于K1，输出限位到 LO_LIM，并返回错误值。ENO 端的信号状态置为 0 且返回值RET_VAL 为W#16#0008。

FC106 的参数定义

错误信息：

如果输入值在下限 LO_LIM 和上限 HI_LIM 的范围以外，输出 (OUT) 限位到与其相近的上限或下限值（视其单极性 UNIPOLAR 或双极性 BIPOLAR 而定），并返回错误代码。ENO 端的信号状态置为 0 且返回值 RET_VAL 为 W#16#0008。

4、FC105和FC106例子程序

FC105例子程序

如输入 I0.0 为 1，SCALE 功能被执行。下面的例子中，整形数 22 将被转换成 0.0 到 100.0 的实数并写到 OUT。输入是双极性 BIPOLAR，用 I2.0 来设置。

FC106例子程序

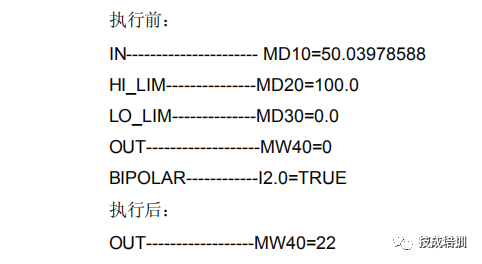

如输入 I0.0 为 1，UNSCALE 功能被执行。下面的例子中，实数 50.03978588 将被转换成 0.0到100.0 的工程量，再转换成整形数并写到 OUT。输入是双极性 BIPOLAR，用I2.0 来设置。

注意：通常在一个项目都有不只一个模拟量需要转换，FC105 和 FC106 在程序中都可多次调用，调用的方法同上述例子程序.
