空调梁上开孔，如何避免打断主筋？

2、梁内钢筋的布置

看了上面的图片，梁作为房屋顶部的主要受力构件，它里面的钢筋是怎么样的，我们平时经常所讲的主筋又到底是在哪里，继续介绍一下。

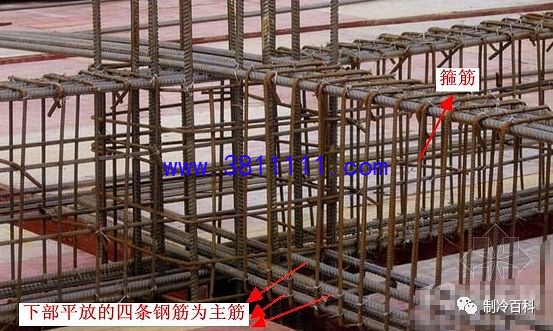

因为框架结构中梁、板、柱都是整体浇筑的，所以在工地上它的顺序一般是，先放置绑扎好的钢筋，然后钢筋四周支好模板，再浇筑混凝土，等凝固达到一定强度后，就成了我们上面图片里看到的样子。我们普通住宅大部分梁的主筋(受拉钢筋)位置而言，是位于梁的下部，见下面图片，大家主要分辨一下主筋和箍筋在哪里？

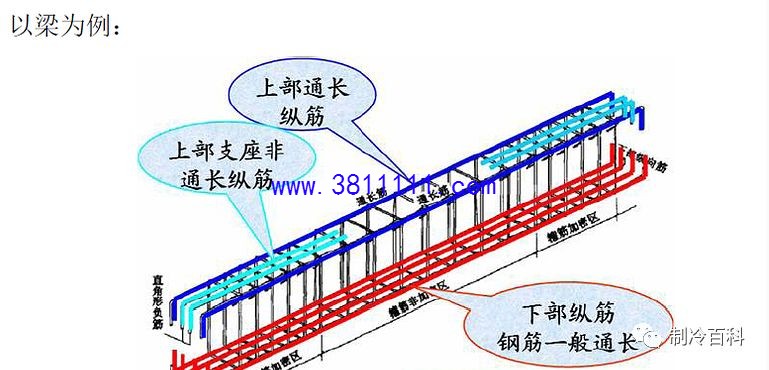

在下个模型图里，其中红色的下部钢筋即为主筋，黑色的一圈圈形成闭合箍状的即为箍筋。其他钢筋同学们可以暂时忽略。

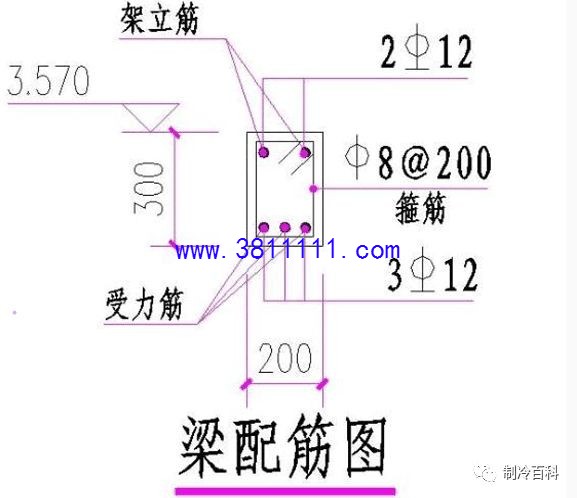

再看下面的梁截面配筋图，下部是3根直径为12的受力钢筋，箍筋按照直径为8，每隔200MM一道进行设置。

3、为什么下部钢筋是受拉主筋？箍筋有什么用？

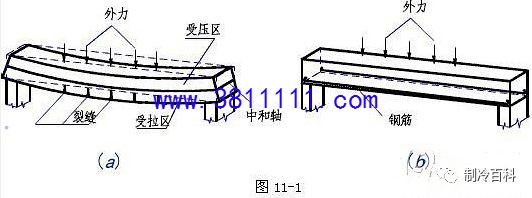

为什么说下部钢筋是受拉主筋，再来一组图片。在(b)上部外力荷载的作用下，梁是存在微小的向下弯曲变形的，即使这种变形肉眼看不出。在（a）图片里，以中和轴为界，梁弯曲后中和轴上部的梁是向中间挤压的，形成了受压区；而下部的梁是向外拉伸的，形成了受拉区。

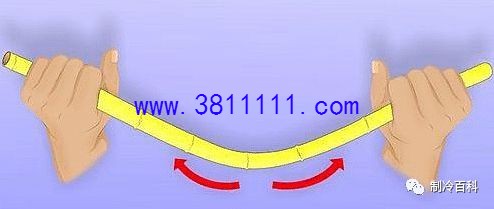

如果用竹子来表示这个受压和受拉会更直观，常识里我们都知道用力掰竹子时下部是受拉断裂的。

混凝土和钢筋两种材料本身的性能决定了它们在在梁这种受力构件中承担的作用不一样，钢筋延展性好，因次布置在梁下部的钢筋承担抵抗拉力的任务；而混凝土的抗拉性能很差，而抗压性能好，因为在梁的上部受压区承担抗压的作用。因此这就是梁的下部钢筋为什么叫做受拉主筋的原因。

此外，梁的内部受力里还存在一个剪力。剪力是一对相距很近，大小相同，指向相反的横向外力。这个概念比较抽象，我们简单去理解，就是有一把大剪刀，要把这根梁剪断。而用来抵抗这把剪刀的就是箍筋。

4、梁上开孔会造成什么影响？

梁的下部钢筋是受力钢筋，如果在开孔的时候选择的位置不对，打断了下部钢筋，那么整根梁会无法承担拉应力，成为废梁一根，严重影响到结构安全；梁上开孔会造成该部位混凝土截面面积变小，如果开在上部受压区，会造成该部位抗压能力降低；梁上开孔会至少打断1-2根箍筋，造成该部位抗剪能力降低。

5、梁内部应力分析。

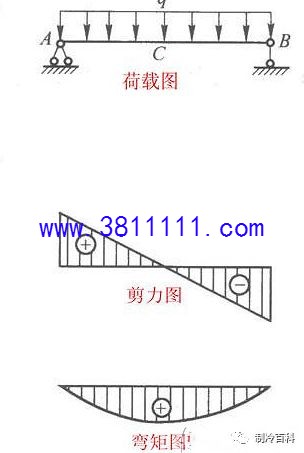

既然梁上开孔带来结构上的安全有这么多，那我们该如何进行科学的开孔，先来看结构力学上对梁受力的一个分析图，以最简单最常见的均布荷载下简支梁为例：

第1个图是梁的受力荷载图,A和B是两端支座，大家可以看成是柱子，C大家可以看成是一道梁。
