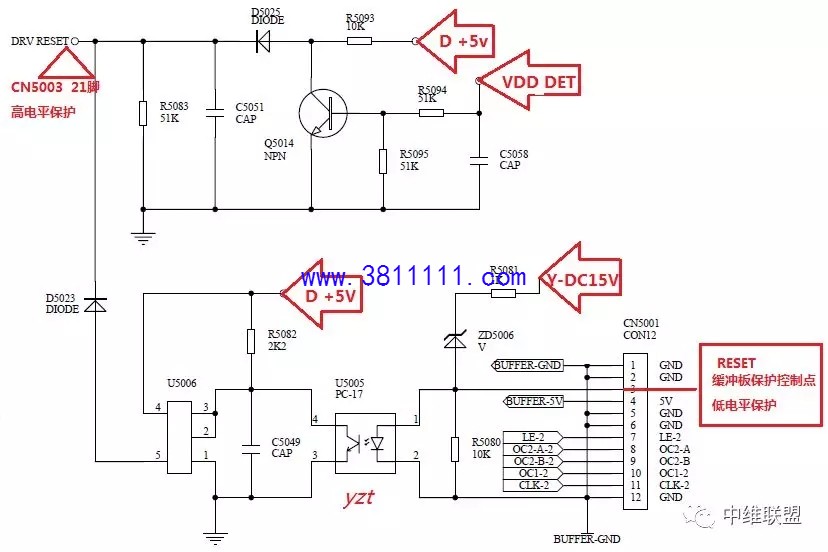

长虹机型：PT42638NHDX 机芯：PS30 Y驱动组件物料描述：LJ92-01737A 三星屏 S42AX-YD13 故障现象：黑屏保护 检修流程 通过屏自检模式（将电源组件上CN801的1、5脚短接，逻辑组件上CN2007的3、4脚短接，断开主板所有连接排线），确认是否屏及屏组件异常，还是主板问题； 屏自检后能正常显示自带画面，确定为主板故障，按照PS30机芯检修思路检查（提示：主芯片U10（MST6M48RXS）的工作条件和上屏LVDS信号是否正常等等）； 屏自检后仍然黑屏保护，说明屏及屏组件存在问题，检查屏组件相关电压是否正常。 分析与检修 通过屏自检方式依然黑屏保护，可以肯定的是屏或屏组件出现问题了。仔细观察出现黑屏故障时，逻辑板上的指示灯一直在闪烁，由此推断可能已经保护了，为验证其判断，立即测量VS电压，的确无输出，因此，怀疑应该是Y驱动组件的保护电路已启动了。 那是什么原因引起Y驱动组件的保护电路启动了呢？ 下面还是先来分析保护电路是如何启动的吧。 从逻辑组件输送过来的驱动控制信号（能量回收、维持驱动，上升/下降斜坡、PASS开关通过信号及控制信号），经过插座CN5003加至Y驱动组件，由Y驱动组件上的能量回收电路（Y/X共用）、维持驱动电路，上升/下降斜坡电路、PASS开关通过信号电路等，最终完成电压驱动波形，来驱动Y扫描组件完成显示屏水平方向的扫描。 若一旦该Y驱动组件中的保护电路（其它屏Y驱动组件上没有该电路）输出高电平驱动复位信号（DRV_RESET），会通过其插座CN5003的21脚直接反馈到逻辑组件， 此时逻辑组件瞬间中止驱动控制信号输出而进入保护状态，并且通过VS-ON信号反馈给电源组件一个低电平，促使电源组件停止振荡输出，当然Y驱动组件也因此无法正常工作了（只有逻辑组件重新上电复位，才能再次输出VS-ON信号打开屏供电，输出驱动控制信号对反馈信号进行重新检测）。见下图所示：

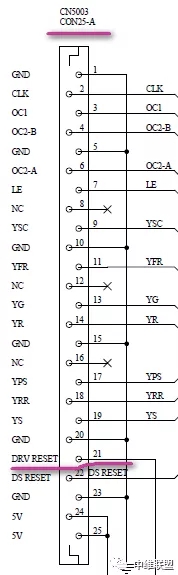

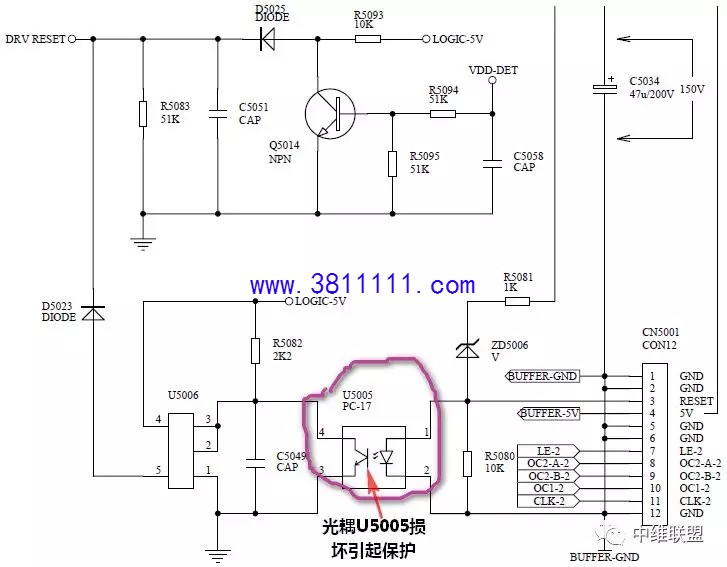

从上图可知：Y驱动组件是通过插座CN5003的21脚输出高电平保护信号到逻辑组件的，该保护信号可分两路对其控制：一路是二次开机电源输出D+5V给逻辑组件，另一路是D+5V经逻辑组件驱动排线至Y、X驱动组件。 a、至Y驱动组件：一是经R5093到D5025正级、Q5014C极，二是给U5006的4脚漏极供电和2、3脚控制极，其5脚输出高电平，经二极管D5023反馈给逻辑组件，保证此时逻辑组件无驱动控制信号输出； b、至X驱动组件：X驱动组件连接正常时，D+5V经X驱动组件插座CN4000的13脚（5V）和Y驱动组件插座CN5004的13脚（VDD-DET）到Q5014基极，Q5014饱合导通，将二极管D5025正极短接到地，故此可诊断X驱动组件好坏。 在正常工作时，逻辑组件成功复位后，输出VS-ON高电平给电源组件输出屏供电VS、VA、+15V等电压。 Y驱动组件得到VS电压后，电源振荡电路U5001开始工作，输出正常的15V电压，经R5081隔离、二极管ZD5006稳压，给光耦U5005的1脚提供导通电压1.2V，光耦次极饱合导通，将U5006控制极2、3脚短路到地，致使5脚截止而无输出，此时插座CN5003的21脚为低电平，也就是逻辑组件检测DRV_RESET为低电平而不保护，并输出驱动控制信号到Y驱动组件形成Y驱动电压波形-Y扫描组件。 另外，当Y扫描组件对Y驱动组件输出的驱动电压波形进行检测，发现其幅度超过设定值时，Y扫描组件的控制管Q5401饱合导通，将Y驱动组件插座CN5001的3脚（RESET）短接到Y-DN，致使光耦U5005的1脚处于低电平而截止，此时，插座CN5003的21脚（DRV_RESET）就会得到高电平而反馈逻辑组件引起保护。 对此，通过对Y驱动组件的保护电路检查，发现光耦U5005已开路损坏而处于截止状态，致使反馈于逻辑组件的DRV_RESET驱动复位信号为高电平而引起黑屏保护。最后更换之，通电观察一切正常。故障部位见下图所示： 维 修 点 评 首先该屏（S42AX-YD13）Y驱动组件设计有保护电路，在检修此Y驱动组件时，若出现黑屏保护现象，需要重点检查保护电路是否存在故障； 其次，出现保护现象跟Y扫描组件、逻辑组件、X驱动组件损坏均有关系，若任何一路发生故障，都会引起黑屏保护，对此，需要大家特别注意检查各组件相关电路！ |
