数字万用表与指针万用表相比，具有测量准确度高、测量速度快、输入阻抗大过载能力强和功能多等优点，它与指针万用表一样在电工电子技术测量方面得到广泛的应用。

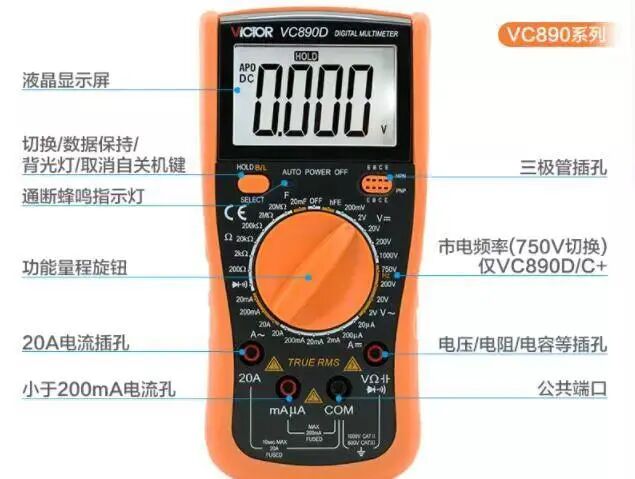

1. 外形结构 ：胜利VC890D型数字式万用表的面板如下图所示，前面板包括液晶显示器、电源开关、量程开关、输入插孔等，后面板装有电池盒。

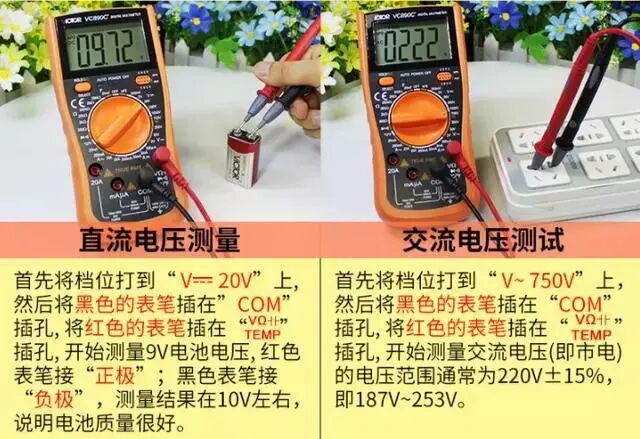

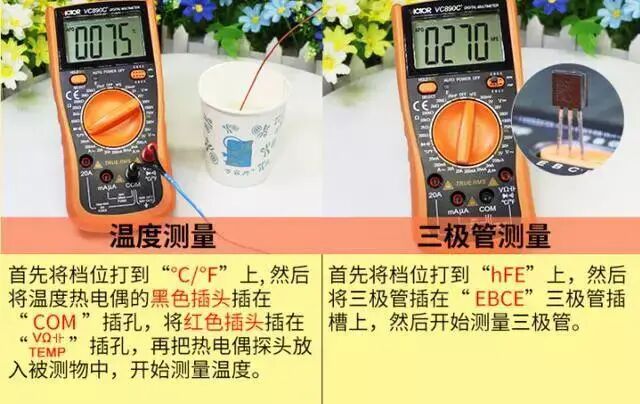

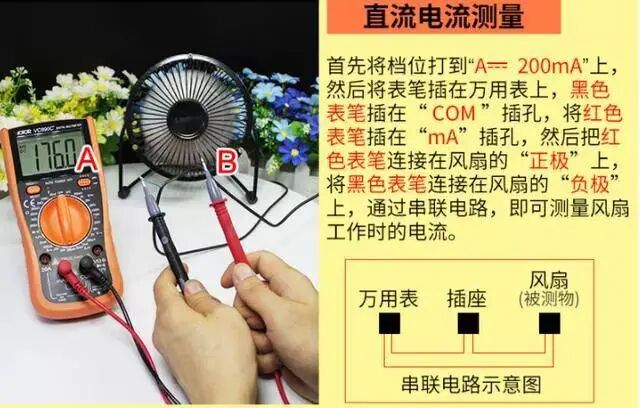

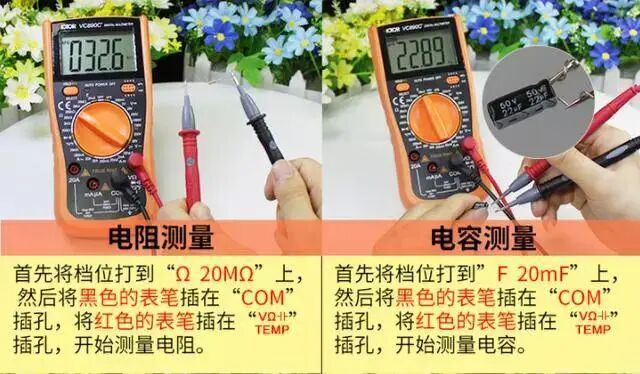

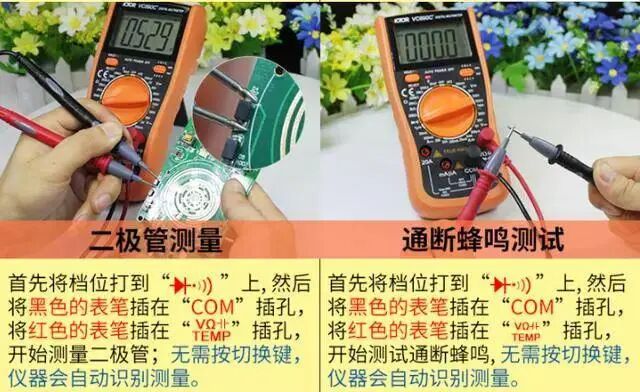

2.使用方法

3.使用数字式万用表的注意事项

(1)使用数字式万用表之前，应仔细阅读说明书，熟悉面板结构作用，以免使用中发生错误。

(2)测量前，应校对量程开关位置及两表笔所插的插孔，无误后再进行测量。

(3)测量前若无法估计被测量大小，应先用最高量程测量，再视测量结果选择合适的量程。

(4)严禁测量高压或大电流时拨动量程开关，以防止产生电弧，烧毁开关触点。

(5)当使用数字式万用表电阻档测量晶体管、电解电容等元器件时，应注意，红表笔接"V·?"插孔，带正电；黑表笔接"COM"插孔，带负电

(6)由于数字式万用表的频率特性较差，故只能测量45～500Hz范围的正弦波电量的有效值。

(7)严禁在被测电路带电的情况下测量电阻，以免损坏仪表。

(8)若将电源开关拨至"ON"位置，液晶无显示，应检查电池是否失效，或熔丝管是否烧断。若显示欠压信号"←", 需更换新电池，每次使用完毕应将电源开关拨至"OFF"位置。
