万用表挡位故障排查喜欢的来看一下

📋 万用表电工故障排查全知识点详解

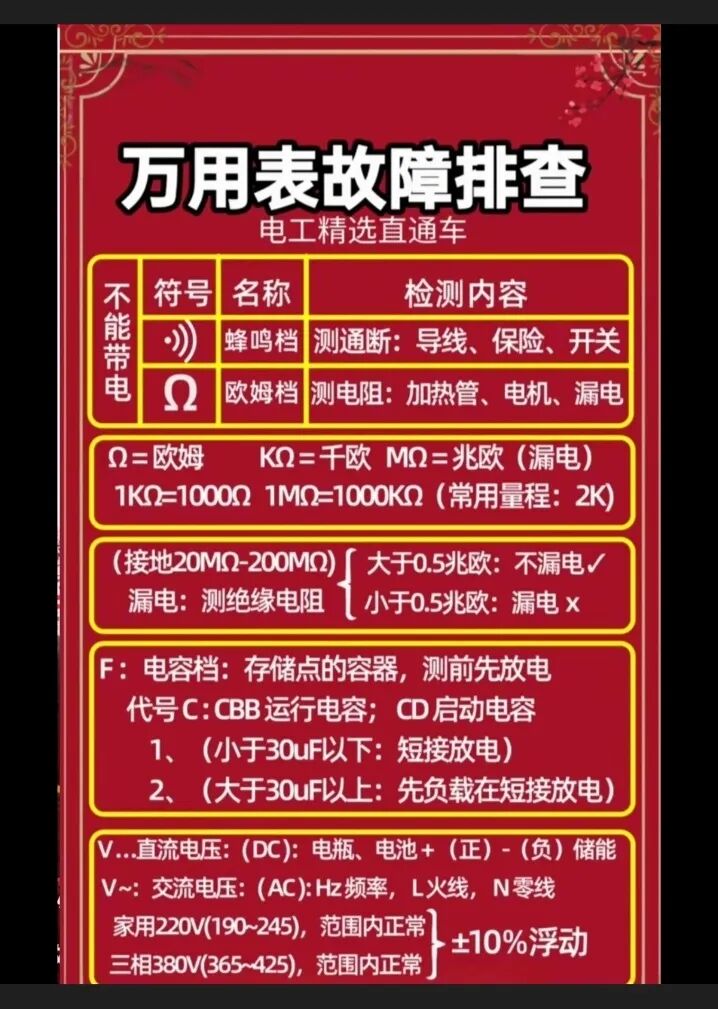

这是一张电工入门必备的万用表档位用法+家用电路故障判定速查表，我帮你拆解每一条核心用法和安全要点：

一、不能带电测量档位（断电操作！）

1. 蜂鸣档（通断档）

用途：检测导线、保险丝、空气开关通断好坏，通路会发出蜂鸣声，断路无声音。

2. 欧姆档Ω

用途：测量加热管、电机绕组电阻，排查线路接地漏电故障。

二、电阻单位换算

- 基本关系： 1KΩ=1000Ω ， 1MΩ=1000KΩ

- 家用维修最常用量程：2KΩ档

- 兆欧MΩ：专门用来判定线路绝缘、漏电故障

三、漏电&绝缘故障判定标准

家用接地绝缘合格范围：20MΩ~200MΩ

- 绝缘电阻＞0.5MΩ：线路正常，不漏电 ✅

- 绝缘电阻＜0.5MΩ：线路绝缘失效，存在漏电 ❌

四、电容档F 安全测量规范

电容测量必须先放电，严禁带电测量，否则烧毁万用表

1. ＜30μF小电容：直接短接两极放电

2. ＞30μF大电容：必须先接负载放电，再短接收尾

- CBB电容：电机运行电容

- CD电容：电机启动电容

五、电压档位（带电测量）

1. 直流电压 V—（DC）

测量电瓶、锂电池等储能设备，严格区分正负极

2. 交流电压 V~（AC）

测量市电火线L、零线N工频电压

- 家用220V市电：正常范围 190~245V，允许±10%浮动

- 三相380V工业电：正常范围 365~425V，允许±10%浮动

💡 电工安全提醒

1. 通断、电阻、电容档位，绝对禁止带电测量

2. 测高压市电前，务必核对档位，严禁电阻档误测电压，直接烧表

3. 大电容高压残留电风险极高，不规范放电极易触电

⚡ 家用插座漏电跳闸 万用表一步排查傻瓜步骤

全程断电操作！严格按照顺序，零基础电工也能一次找准故障点

一、前期安全准备（必看！保命步骤）

1. 拉下家里总空气开关+漏电保护器，确认全屋彻底断电

2. 万用表打到 Ω 欧姆档 2M量程（兆欧档）

3. 拔掉家里所有电器插头、关闭所有灯具开关，避免电器干扰漏电数值

二、第一步：区分「线路漏电」还是「电器漏电」

1. 把全屋所有电器全部拔掉，合上漏保开关

- 不跳闸：故障就是某个插着的电器漏电，逐个插电器试，插上就跳的就是坏电器

- 依然跳闸：故障是墙内线路本身漏电，继续往下查

三、第二步：单相插座漏电精准测量（零火线→地线绝缘）

家用漏电跳闸90%都是火线/零线绝缘破损，和地线导通漏电

万用表红黑表笔不分正负：

1. 一只表笔接插座火线L孔，另一只接插座地线PE孔

- 读数＞0.5MΩ：绝缘正常 ✅

- 读数＜0.5MΩ / 直接接近0Ω：火线对地严重漏电 ❌

2. 一只表笔接插座零线N孔，另一只接插座地线PE孔

- 读数＞0.5MΩ：绝缘正常 ✅

- 读数＜0.5MΩ：零线对地漏电 ❌

口诀：对地低于半兆欧，必漏电、必跳闸

四、第三步：分回路缩小故障范围

家里照明、插座、厨房、空调都是独立回路空开

1. 关掉其他所有回路，只开1个回路，合闸试跳闸

2. 哪个回路一合闸就跳，故障就在这个回路

3. 用上面零-地、火-地测量法，挨个房间插座排查，锁定漏电房间

五、第四步：常见漏电故障快速定位

1. 卫生间插座一用水就跳闸：潮湿渗水、浴霸/热水器线路绝缘老化

2. 空调一开就跳闸：外机线路老化、压缩机漏电

3. 下雨天频繁跳闸：外墙线路破损、线管进水受潮

4. 所有插座都偏低阻值：总零线地线混接、配电箱接线错误

⚠️ 致命安全红线

1. 电阻/绝缘测量绝对不能带电操作！带电测直接烧毁万用表，还有触电风险

2. 查到线路漏电，不要强行合闸送电，极易触电、起火

3. 墙内暗线故障自己不要凿墙，找专业电工检修

⚡ 漏保一合闸就跳·应急排查口诀+分步操作

全程先断电、保人身安全，零基础照着做，快速锁定跳闸根源，不盲目硬合闸！

一、黄金第一步：先分清「一合闸就跳」还是「用电才跳」

1. 合闸瞬间立刻跳闸（0秒就跳）

故障：线路短路、火线地线混接、零地接反、主线绝缘击穿漏电

2. 合上不跳，一开灯/插电器就跳闸

故障：电器本身漏电、潮湿回路绝缘下降

二、30秒应急隔离排查（不用拆墙、不用万用表）

1. 全拔插头法（90%家用跳闸都能用）

拉下总漏保，全屋所有电器插头全部拔掉：冰箱、空调、热水器、洗衣机、油烟机、插排全拔

- 合闸不跳：故障是某个电器漏电，逐个插回电器，插哪个立刻跳，哪个就是故障元凶

- 合闸依旧秒跳：故障是墙内线路本身漏电，立刻断电，禁止反复合闸

2. 分段拉闸定位法（配电箱分回路）

关掉照明、厨房、空调、普通插座所有分路空开，只合上总漏保

- 总闸不跳：逐个合上分路开关，合哪一路跳闸，漏电故障就在哪一个回路

- 合所有分路都跳：入户主线、总零线地线接错/主线漏电

三、高频跳闸场景·对症秒查

1. 下雨天/潮湿天频繁跳闸

卫生间、阳台、外墙线路线管进水受潮，绝缘下降漏电，晴天恢复正常

应急：潮湿天气暂时停用厨卫插座，晴天找电工测绝缘

2. 洗澡一开热水器就跳闸

热水器加热管老化漏水漏电、花洒线路受潮，立刻停用！严禁强行合闸，极易触电

3. 空调一开就跳闸

外机压缩机漏电、外机线路被老鼠咬破皮，夏天高温潮湿漏电加剧

4. 半夜无缘无故跳闸

零线地线全屋混接、零地回流漏电，夜间用电波动就触发保护

5. 新装修/换配电箱后频繁跳闸

零线地线接反、零线重复接地，家装接线错误，必跳漏保

四、万用表应急绝缘判定（对照你图片里的标准）

断电状态，万用表打到兆欧MΩ电阻档

- 火线↔地线 绝缘＞0.5MΩ：正常不漏电

- 火线↔地线 绝缘＜0.5MΩ：严重漏电，必跳闸

- 零线↔地线 阻值接近0Ω：零地短路，一合就跳

五、绝对禁止的危险操作（保命红线）

1. ❌ 绝对不能换更大安数漏保、短接漏保强行送电！会直接引发触电、火灾

2. ❌ 反复频繁合闸试故障，漏电会持续击穿线路，扩大故障

3. ❌ 潮湿厨卫线路漏电，不要沾水触碰插座、开关

4. ❌ 主线、墙内暗线漏电，不要自己凿墙接线

六、极简记忆口诀

全拔插头不跳闸，电器漏电跑不了

合闸就跳线路病，分路挨个找毛病

潮湿雨天总跳闸，线管进水绝缘差

低于半兆就漏电，硬合送电危险大
